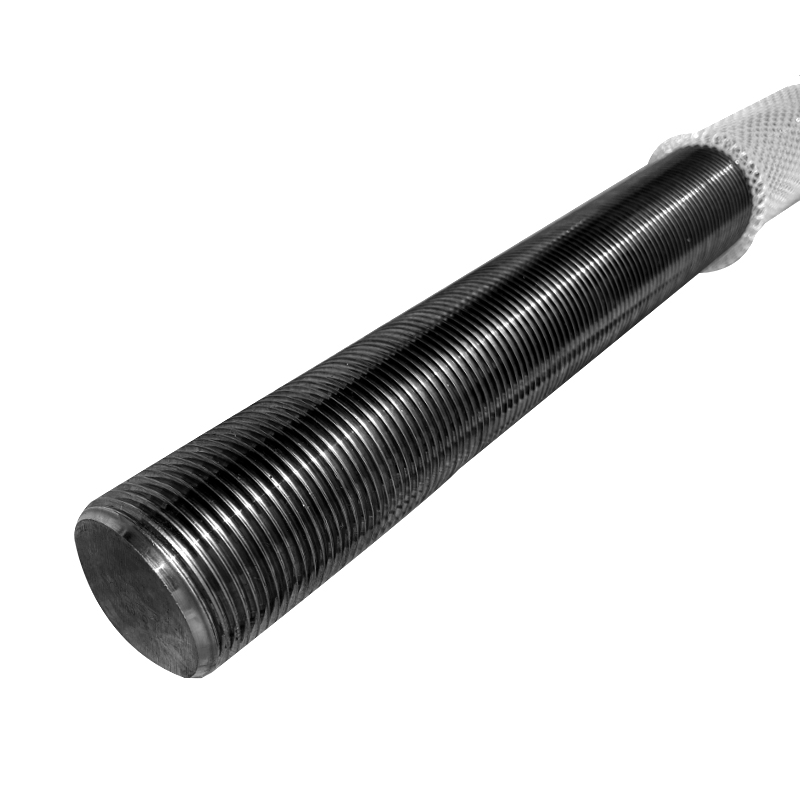

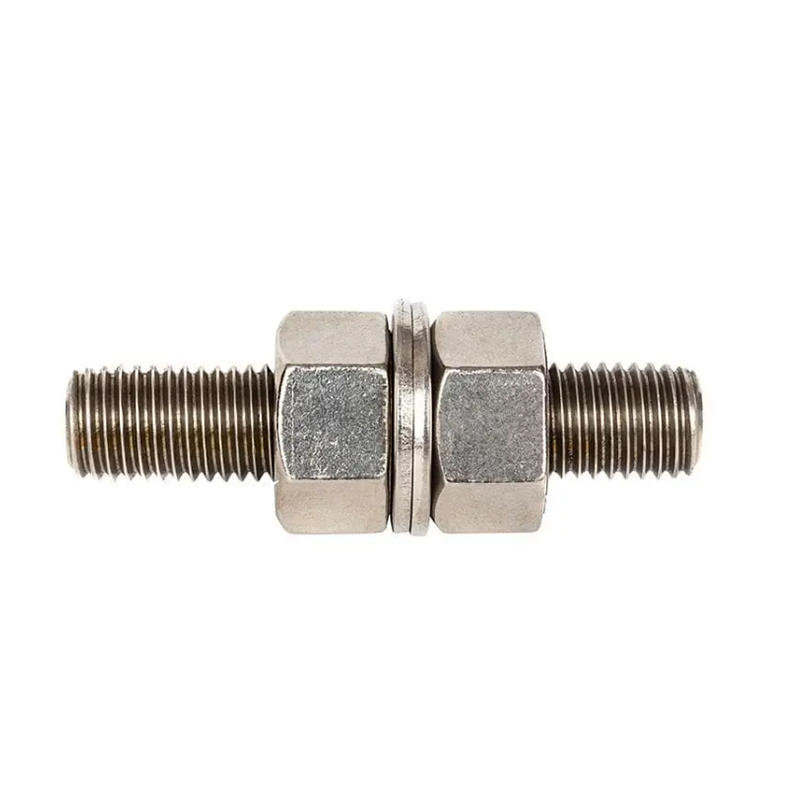

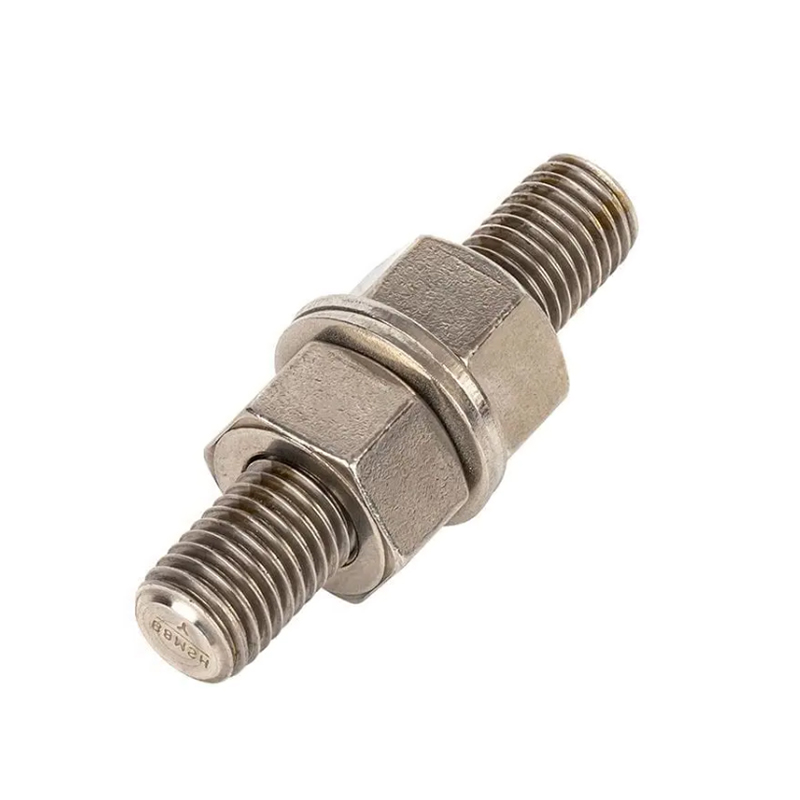

كيف يحقق ASTM A320 L7 متانة التأثير عند درجات الحرارة المبردة

ASTM A320 L7 قضبان ملولبة يتم إنتاجها من نفس سبائك الصلب الكروم والموليبدينوم (4140/4142) مثل ASTM A193 B7، ومع ذلك فإن الدرجتين غير قابلتين للتبديل. إن أداة التمييز الحاسمة هي اختبار تصادم إلزامي على شكل حرف V من نوع Charpy والذي يجب على L7 اجتيازه عند -150 درجة فهرنهايت (−101 درجة مئوية)، مع حد أدنى من الطاقة الممتصة يبلغ 20 قدمًا · رطل (27 ي) متوسطًا عبر ثلاث عينات، ولا توجد عينة واحدة تقل عن 15 قدم · رطل (20 ي). هذا المطلب غير موجود في مواصفات A193 B7 على الإطلاق - يتم اختبار قضبان B7 لخصائص الشد فقط، دون التحقق من الصلابة الموثقة في درجات الحرارة المنخفضة. في الخدمة عند درجات الحرارة المبردة، يمكن أن ينكسر قضيب B7 بطريقة هشة تحت تأثير التحميل حتى في حين يبدو أنه يلبي جميع متطلبات الصلابة والشد، لأن الفولاذ من الحديد واللؤلؤ والمارتنسيت يمر بمرحلة انتقالية من اللدونة إلى الهشة مع انخفاض درجة الحرارة.

يتطلب تحقيق متانة الصدمات المتسقة في فولاذ Cr-Mo عند -150 درجة فهرنهايت تحكمًا دقيقًا في ثلاثة متغيرات معدنية ليست مجرد وظيفة في كيمياء السبائك:

• درجة حرارة الأوستنيتي ووقت النقع: الأوستنيت غير الكافي يترك كربيدات غير منحلة تعمل كمواقع لبدء الشقوق. يجب الاحتفاظ بالفولاذ عند درجة حرارة عالية بما يكفي لإذابة الكربيدات بالكامل في الأوستينيت قبل التبريد - عادةً 1550-1650 درجة فهرنهايت (843-899 درجة مئوية) لـ 4140.
• هدأ درجة الحرارة: تعمل درجات الحرارة المرتفعة على تحسين المتانة من خلال السماح للكربون بإعادة التوزيع من شبكة المارتنسيت إلى رواسب كربيد دقيقة، مما يخفف الضغوط الداخلية. بالنسبة لـ L7، يتم إجراء التقسية بشكل عام عند 1100-1200 درجة فهرنهايت (593-649 درجة مئوية)، وهو أعلى من الحد الأدنى المسموح به لـ B7، ويتم تداول كمية متواضعة من قوة الشد بشكل متعمد لتحسين الليونة.
• التحكم في حجم الحبوب: يرتبط حجم الحبوب الأوستنيتي الدقيق ارتباطًا مباشرًا بتحسين صلابة درجات الحرارة المنخفضة. تساعد إضافات الألومنيوم أو النيوبيوم كمصافي للحبوب، جنبًا إلى جنب مع تخفيضات الدرفلة الخاضعة للرقابة قبل المعالجة الحرارية، على قمع نمو الحبوب أثناء عملية الأوستنيت.

تقوم شركة Shanghai Soverchancel Industrial Co., Ltd. بتزويد قضبان ASTM A320 L7 الملولبة مع وثائق اختبار تأثير Charpy الكاملة، مع اختبار كل دفعة في حالة -150 درجة فهرنهايت المطلوبة من قبل المختبرات المعتمدة، مما يمنح المستخدمين النهائيين إمكانية التتبع اللازمة للامتثال لمعدات الضغط بموجب القسم الثامن من ASME والرموز المكافئة.

L7 مقابل L7M مقابل L43: اختيار الدرجة الفرعية المناسبة لطائرة A320 لتطبيقك

يشمل ASTM A320 عدة درجات فرعية تتجاوز L7، ويعتبر اختيار الدرجة الخاطئة للتطبيق المبرد خطأً شائعًا في المشتريات يصعب اكتشافه أثناء تلقي الفحص ولكنه قد يكون خطيرًا في الخدمة. تختلف الدرجات الفرعية الثلاثة الأكثر تحديدًا - L7، وL7M، وL43 - في المادة الأساسية، ومستوى القوة، وأدنى درجة حرارة يتم فيها إجراء اختبار التأثير.

الفرق العملي بين L7 وL7M هو مستوى القوة، وليس الكيمياء. يستخدم L7M نفس سبيكة 4140/4142 ولكن تم تلطيفه إلى صلابة أقل (بحد أقصى 235 HBW مقابل حد أقصى 321 HBW لـ L7)، مما يؤدي إلى قوة أقل ولكن ليونة أكبر وتقليل التعرض للتآكل الإجهادي في بيئات الخدمة الحامضة أو بيئات كبريتيد الهيدروجين. تم تسمية L7M على وجه التحديد في NACE MR0175 / ISO 15156 باعتباره مقبولًا للاستخدام في خدمات النفط والغاز المحتوية على H₂S حيث لا يكون L7 كذلك، مما يجعل التمييز بالغ الأهمية في تطبيقات خطوط الأنابيب الأولية والوسطى.

يضيف L43 (سبيكة 4340) النيكل إلى كيمياء Cr-Mo، مما يحسن قابلية الصلابة في الأقطار الكبيرة ويوفر صلابة أفضل قليلاً عند القوة المكافئة. يُفضل عادةً على L7 عندما تتجاوز أقطار القضيب 2½ بوصة ويجب إظهار الخواص الميكانيكية الكاملة للمقطع العرضي - يضمن محتوى النيكل صلابة عميقة لا يمكن لـ Cr-Mo العادي تحقيقها في المقاطع الكبيرة حتى مع التبريد القوي.

تأثيرات الانكماش الحراري على مجموعات الفلنجات المثبتة بمسامير L7 عند درجات حرارة التشغيل المبردة

أحد التحديات الهندسية الأقل مناقشة في تصميم الوصلات المسدودة المبردة هو الانكماش الحراري التفاضلي بين قضبان ASTM A320 L7 الملولبة ومواد هيكل الحافة. عندما تبرد مجموعة ما من درجة حرارة التثبيت المحيطة (حوالي 70 درجة فهرنهايت / 21 درجة مئوية) إلى ظروف التشغيل عند درجات حرارة النيتروجين السائل أو الغاز الطبيعي المسال (-250 إلى -320 درجة فهرنهايت / -157 إلى -196 درجة مئوية)، يتقلص كل مكون - ولكن ليس بنفس المقدار. إذا كانت الحافة مصنوعة من الفولاذ الأوستنيتي المقاوم للصدأ (معامل التمدد الحراري حوالي 9.9 × 10⁻⁶/°F) وكانت القضبان من Cr-Mo L7 (حوالي 6.7 × 10⁻⁶/°F)، فإن الفلنجة تنكمش أكثر من القضبان عند نفس انخفاض درجة الحرارة. والنتيجة هي زيادة صافية في ضغط الترباس أثناء فترة التهدئة - وهو عكس ما يحدث في الخدمة ذات درجة الحرارة المرتفعة، حيث يميل التمدد التفاضلي إلى تخفيف حمل الترباس.

على سبيل المثال العملي: مجموعة فلنجة مقاس 12 بوصة ووزن 300 رطل يتم تبريدها من 70 درجة فهرنهايت إلى -270 درجة فهرنهايت تخضع لدلتا درجة حرارة تبلغ 340 درجة فهرنهايت. عبر مسمار نموذجي يبلغ طوله 8 بوصات، تتقلص الحافة المصنوعة من الفولاذ الأوستنيتي بمقدار 0.027 بوصة تقريبًا أكثر من القضيب L7. يُترجم هذا الاستطالة الإضافية إلى زيادة في إجهاد الترباس بمقدار 13-18 كيلو لكل بوصة تقريبًا اعتمادًا على قطر القضيب والمعامل، مما يدفع التجميع أقرب إلى الخضوع إذا كان إجهاد التثبيت الأولي قريبًا بالفعل من 50-65% الموصى بها من الإنتاجية المستخدمة في معظم إجراءات عزم الدوران في الخدمة الباردة.

تشمل ممارسات التصميم التي تخفف من هذه المخاطر ما يلي:

• تقليل الضغط الأولي للتثبيت: استهداف 40-50% من الإنتاجية عند التركيب المحيطي بدلاً من 65% المستخدمة بشكل شائع في خدمة درجة الحرارة المحيطة، مما يترك هامشًا للضغط الإضافي المضاف أثناء فترة التهدئة.
• مطابقة شفة وقضيب المواد: تحديد قضبان سبائك غير قابلة للصدأ أو الأوستنيتي (ASTM A320 B8M / Grade 8M) عندما تكون الشفة غير قابلة للصدأ الأوستنيتي يقلل من عدم تطابق الانكماش التفاضلي، على الرغم من أن القوة المنخفضة للدرجات الأوستنيتي قد تتطلب أقطارًا أكبر.
• استخدام غسالات بلفيل: تعمل غسالات الأقراص المحملة بنابض الموجودة أسفل الصامولة كعنصر امتثال، حيث تمتص التغيرات الأبعاد في كومة الوصلات وتحافظ على حمل مشبك أكثر اتساقًا من خلال دورة درجة الحرارة.
• إعادة الدوران بعد التهدئة الأولى: في الوصلات غير المعزولة أو التي يمكن الوصول إليها، تعمل إعادة الدوران بعد الدورة الحرارية الأولى إلى درجة حرارة التشغيل على التحقق من حمل المشبك وإعادة تعيينه إلى القيمة المستهدفة.

تنتج شركة Nantong Jinzhai Hardware Co., Ltd.، التي تعمل تحت شركة Shanghai Soverchannel Industrial Co., Ltd.، قضبان ملولبة ASTM A320 L7 لتفاوتات الأبعاد الضيقة وتزود العملاء بشهادات المواد التي تتضمن الخواص الميكانيكية الفعلية المقاسة - البيانات التي لا غنى عنها لحسابات الضغط التي يقوم عليها تصميم وصلات الخدمة الباردة.

ممارسات التخزين والمناولة والحفظ لقضبان L7 قبل تركيب الخدمة الباردة

كثيرًا ما تتعرض قضبان ASTM A320 L7 الملولبة المخصصة للخدمة المبردة للتلف أو الاختراق قبل أن تصل إلى الحافة - من خلال التخزين غير المناسب، أو تلف المناولة الميكانيكية، أو التلوث أثناء النقل. على عكس مثبتات الخدمة المحيطة حيث يكون الصدأ السطحي البسيط أو علامات المناولة مقبولة في كثير من الأحيان، تتطلب قضبان الخدمة المبردة بروتوكولات حفظ أكثر صرامة لأن العيوب السطحية التي قد تكون حميدة في درجة حرارة الغرفة يمكن أن تكون بمثابة مواقع تركيز الإجهاد حيث يبدأ الكسر الهش تحت التأثير المشترك لدرجة الحرارة المنخفضة وضغط الترباس العالي.

حماية الخيط أثناء التخزين والعبور

يجب حماية الخيوط الموجودة على قضبان L7 عالية القوة بأغطية نهاية بلاستيكية أو شريط واقي للخيط من وقت التصنيع وحتى التثبيت. تتراكم الخيوط المكشوفة المكشوفة في بيئة المستودع مع منتجات التآكل التي تغير معامل احتكاك الخيط الفعال - وهي مشكلة مباشرة لأي إجراء تثبيت يستخدم عزم الدوران كبديل لحمل المشبك. حتى الصدأ الخفيف في جوانب الخيط يمكن أن يغير عامل شد عزم الدوران K بنسبة 15-25%، مما يعني أن قضيب عزم الدوران بشكل صحيح يوفر حمل مشبك أقل بكثير من المتوقع. تعمل واقيات الخيوط أيضًا على منع الضربات والشقوق الميكانيكية التي تزيد من تركيزات الضغط المحلية في جذر الخيط، حيث يكون المقطع العرضي للقضيب عند الحد الأدنى بالفعل.

توافق الطلاء مع درجات الحرارة المبردة

لا تظل جميع طبقات الحماية من التآكل فعالة أو مستقرة الأبعاد عند درجات الحرارة المبردة. الطلاءات العضوية الغنية بالزنك وبعض البادئات القائمة على الإيبوكسي هشة تحت -100 درجة فهرنهايت ويمكن أن تتشقق أو تنفصل أثناء الصدمة الحرارية عندما يتم تبريد المجموعة لأول مرة إلى درجة حرارة التشغيل، مما يؤدي إلى توليد الحطام الذي يلوث سائل العملية. بالنسبة لقضبان L7 في خدمة الغاز الطبيعي المسال أو النيتروجين السائل، فإن الخيارات المفضلة هي قضبان عارية (غير مطلية) مخزنة في بيئات رطوبة خاضعة للرقابة، أو طبقات طلاء زيتية خفيفة يتم إزالتها مباشرة قبل التثبيت، أو طبقات رقيقة من سيليكات الزنك غير العضوية التي تم التحقق من أدائها في درجات الحرارة المنخفضة. يتم تطبيق مواد التشحيم ذات الأغشية الجافة PTFE بشكل شائع على وجه محمل الخيط والجوز خصيصًا لتوفير تزييت ثابت في درجات حرارة منخفضة حيث قد تتجمد مواد التشحيم المعتمدة على الزيت.

كشركة مصنعة متخصصة في حلول التثبيت الدقيقة للبيئات الصناعية الصعبة، يمكن لشركة Shanghai Soverchannel Industrial Co., Ltd. توريد قضبان ملولبة ASTM A320 L7 مع معالجات أسطح محددة من قبل العميل، وتكوينات التعبئة والتغليف، وطلاءات الحفظ المعتمدة للخدمة المبردة - مما يضمن وصول القضبان إلى موقع العمل في الحالة المطلوبة تمامًا للتركيب المتوافق.
