ما الذي يميز ASTM A193 B7 بصرف النظر عن درجات القضبان الملولبة الأخرى عالية القوة

ASTM A193 B7 قضبان ملولبة يتم إنتاجها من سبائك الصلب الكروم والموليبدينوم (Cr-Mo، عادةً 4140 أو 4142)، ثم يتم تسقيةها وتلطيفها لتحقيق قوة شد لا تقل عن 125 كيلو باسكال (862 ميجاباسكال) لأقطار تصل إلى 2½ بوصة. متطلبات المعالجة الحرارية هذه هي ما يميز B7 بشكل أساسي عن درجات السلع مثل SAE Grade 5 أو metric 8.8 - وكلاهما قد يستخدم الفولاذ الكربوني العادي دون محتوى السبائك الضروري للتصلب العميق في المقاطع العرضية الأكبر. عندما يتجاوز قطر قضيب ملولب حوالي 1 بوصة، فإن كيمياء Cr-Mo لـ B7 تضمن أن قلب القضيب يحقق نفس الصلابة والقوة مثل السطح، في حين أن قضبان الفولاذ الكربوني العادي ذات الحجم المعادل غالبًا ما تظهر انخفاضًا كبيرًا في صلابة القلب بعد معالجة التبريد والمزاج.

تقسم مواصفات ASTM A193 أيضًا B7 إلى ثلاث مجموعات فرعية قائمة على القطر مع الحد الأدنى من المتطلبات الميكانيكية المميزة. يعد فهم هذه الفروق أمرًا ضروريًا عند تحديد القضبان للمفاصل ذات الحواف عالية التحميل أو تطبيقات مسمار أوعية الضغط:

لا تمثل الخصائص المتدرجة للأقطار الأكبر حلاً وسطًا للجودة - فهي تعكس الحدود الفيزيائية للمعالجة الحرارية في المقاطع العرضية الكبيرة ويتم تضمينها عمدًا في المواصفات حتى يتمكن المهندسون من الاعتماد على خصائص تم التحقق منها وقابلة للتحقيق بدلاً من القيم النظرية. تقوم شركة Shanghai Soverchannel Industrial Co., Ltd. بتصنيع قضبان ملولبة ASTM A193 B7 مع وثائق التتبع الكاملة، مما يضمن مطابقة كل مجموعة إنتاج لمتطلبات المجموعة الفرعية للقطر الصحيح ومصحوبة بتقارير اختبار مطحنة معتمدة.

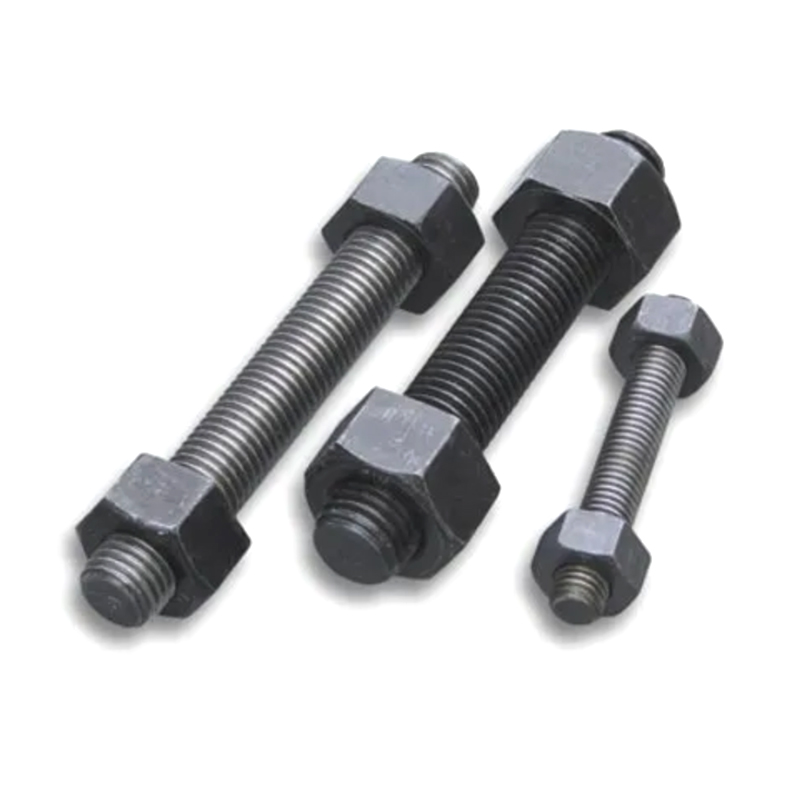

الاقتران الصحيح للقضبان الملولبة B7: لماذا يعتبر A194 2H هو المعيار ومتى ينحرف

تعتبر مجموعة القضبان الملولبة ASTM A193 B7 المحملة بالكامل موثوقة فقط مثل الصمولة المقترنة بها. إن صامولة التزاوج القياسية المحددة بواسطة ASTM A194 Grade 2H هي صامولة سداسية ثقيلة مصنوعة من فولاذ متوسط ​​الكربون، مع ضغط حمل إثبات يبلغ 175 كيلو لكل بوصة - أعلى عمدًا من الحد الأدنى لقوة الخضوع للقضيب B7. وهذا يضمن أنه في حالة زيادة عزم الدوران في المجموعة، فإن القضيب ينتج أولاً (وضع فشل أكثر قابلية للاكتشاف والاسترداد) بدلاً من تجريد الصمولة، والذي يمكن أن يكون كارثيًا ويصعب تشخيصه تحت العزل أو في الشفاه المدفونة.

هناك ظروف تشغيل محددة حيث لا تكون صواميل A194 2H هي الخيار الأفضل ويجب مراعاة الدرجات البديلة:

• الخدمة المبردة (أقل من -50 درجة فهرنهايت / -46 درجة مئوية): يُفضل صواميل A194 من الدرجة 4 أو الدرجة 7، وكلاهما منتج من سبائك الفولاذ مع صلابة أفضل للصدمات في درجات الحرارة المنخفضة. يفقد الفولاذ الكربوني A194 2H الليونة بسرعة عند درجات الحرارة المبردة وقد يظهر كسرًا هشًا تحت أحمال التثبيت.
• خدمة درجات الحرارة العالية (فوق 800 درجة فهرنهايت / 427 درجة مئوية): يبدأ قضيب B7 نفسه في فقدان قوته فوق هذه العتبة بسبب تصلب البنية المجهرية للمارتنسيت. في مثل هذه الحالات، يجب ترقية نظام التثبيت بالكامل إلى قضيب B16 (سبائك الصلب مع الفاناديوم) مقترنًا بصواميل A194 من الدرجة 4 أو 7M، وليس مجرد استبدال الصمولة وحدها.
• البيئات المسببة للتآكل التي تتطلب الفولاذ المقاوم للصدأ: يؤدي إقران قضيب B7 مع صامولة A194 8M (316 SS) إلى إنشاء زوج كلفاني في بيئات الكلوريد العدوانية. إذا كان التطبيق يتطلب أجهزة غير قابلة للصدأ، فيجب ترقية كل من القضيب والجوز إلى نفس عائلة السبائك لتقليل الإمكانات الكلفانية.
• الوصلات ذات الحواف التي تتطلب تحميل الترباس المتحكم فيه: عند استخدام غسالات يتم التحكم فيها بعزم الدوران أو تشير إلى الشد، يجب أن يتطابق معامل الاحتكاك لوجه محمل الصمولة مع افتراض التشحيم في جدول شد عزم الدوران. يعمل الشمع الثقيل أو الصواميل A194 2H المطلية بـ PTFE على تغيير العامل K بشكل كبير - تحقق دائمًا من معالجة سطح الصمولة مقابل إجراء الدوران.

إن فهم هذه الإقران يمنع خطأ الشراء الشائع المتمثل في طلب قضبان B7 وصواميل مترية عامة لأنها ببساطة مرتبطة ببعضها البعض - التوافق في شكل الخيط لا يعني التوافق في الأداء الميكانيكي أو عوامل السلامة.

خطر التقصف الهيدروجيني في قضبان B7: خيارات المعالجة السطحية التي تتجنبه

تكون أدوات التثبيت عالية القوة ذات الصلابة التي تزيد عن 32 HRC عرضة للتقصف الهيدروجيني (HE) - وهي ظاهرة ينتشر فيها الهيدروجين الذري في الشبكة الفولاذية أثناء الطلاء الكهربائي أو التخليل الحمضي وتتسبب في حدوث كسر متأخر تحت حمل الشد المستمر. ASTM A193 B7 قضبان ملولبة، والتي يمكن أن تصل إلى 35 HRC، توضع بشكل مباشر في المنطقة المعرضة للخطر. وهذا يجعل اختيار طلاء الحماية من التآكل قرارًا هندسيًا حاسمًا، وليس مجرد اعتبار جمالي أو تكلفة.

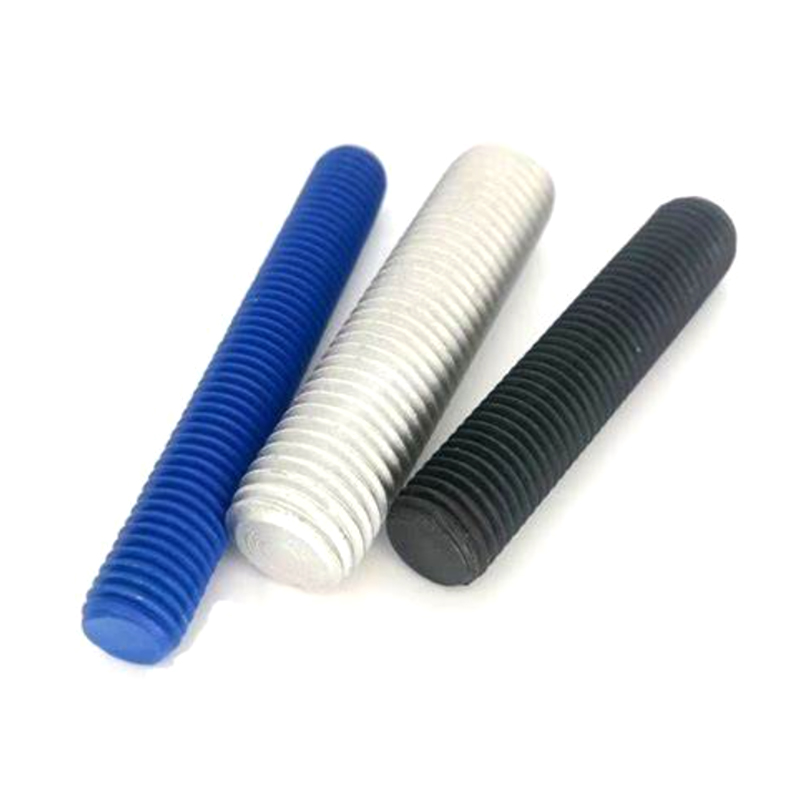

الزنك المطلي، على الرغم من استخدامه على نطاق واسع في أدوات التثبيت ذات القوة المنخفضة، فإنه يولد كمية كبيرة من الهيدروجين أثناء عملية حمام الطلاء. حتى مع معالجة تخفيف التقصف بعد الخبز (عادةً 4 ساعات عند 375-400 درجة فهرنهايت / 190-204 درجة مئوية خلال 4 ساعات من الطلاء كما هو مطلوب بموجب ASTM B633)، يمكن أن يبقى الهيدروجين المتبقي في مناطق شديدة الضغط مثل جذور الخيوط، مما يؤدي إلى التشقق بعد أيام أو أسابيع من التثبيت. بالنسبة لقضبان B7، تعتبر المعالجات السطحية التالية بشكل عام بدائل أكثر أمانًا:

• طلاء الزنك الميكانيكي (ASTM B695): يتم التأثير ميكانيكيًا على جزيئات الزنك على السطح دون حدوث تفاعل كهروكيميائي، مما يؤدي إلى إلغاء خطوة توليد الهيدروجين تمامًا. سمك الطلاء ثابت ويمكن صيانة تفاوتات الخيط حتى تناسب الفئة 3A تقريبًا.
• Dacromet / Geomet (طلاءات رقائق الزنك والألمنيوم): يتم تطبيقه عن طريق الغمس أو الرش عند درجات حرارة تصل إلى حوالي 300 درجة مئوية، ولا تتضمن هذه الطلاءات تخليلًا حمضيًا ولا توليد هيدروجين كهروكيميائي. إنها توفر ما بين 480 إلى 1000 ساعة من مقاومة رذاذ الملح اعتمادًا على عدد الطبقات، وهي محددة على نطاق واسع في تطبيقات السيارات والبتروكيماويات.
• الجلفنة بالغمس الساخن (ASTM A153): مقبول بالنسبة لقضبان B7 عندما يتم التحكم فيها بشكل صحيح، ولكنه يتطلب إدارة دقيقة لدرجة الحرارة - إذا تسببت درجة حرارة حمام الزنك في وصول القضيب إلى نطاق تقسية سبائك الفولاذ (عادةً أعلى من 400 درجة فهرنهايت / 204 درجة مئوية)، فقد تتدهور الخواص الميكانيكية. يعد الطرد المركزي بعد الغمس أمرًا ضروريًا لمنع ملء الخيط.

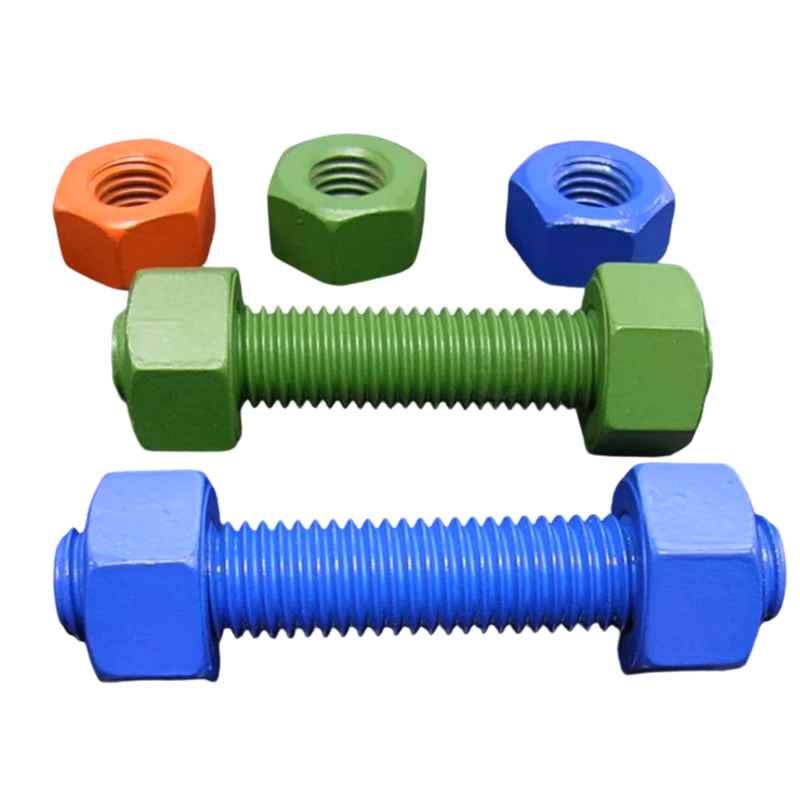

• PTFE / الطلاءات الفلورية بوليمر الجافة: توفير أسطح متسقة منخفضة الاحتكاك ومثالية للتجمعات التي يتم التحكم في عزم الدوران حيث يكون عامل K الذي يمكن التنبؤ به مطلوبًا، مع عدم وجود خطر HE. يبلغ سمكها عادة 15-25 ميكرومتر ويضيف تغييرًا طفيفًا في القطر.

في Nantong Jinzhai Hardware Co., Ltd. - مصنع الإنتاج التابع لشركة Shanghai Soverchannel Industrial Co., Ltd. - يتم التعامل مع اختيار المعالجة السطحية للقضبان عالية القوة كجزء من عملية المراجعة الهندسية، مع تقييم كل خيار طلاء وفقًا لبيئة تشغيل العميل، وطريقة عزم الدوران، والمتطلبات التنظيمية قبل بدء الإنتاج.

التفاوتات الأبعاد وطرق فحص الخيوط لقضبان ASTM A193 B7 الملولبة في المفاصل الحرجة

على عكس البراغي الهيكلية حيث تكون هندسة التثبيت موحدة إلى حد كبير، تخضع قضبان ASTM A193 B7 الملولبة المستخدمة في معدات الضغط أو حواف خطوط الأنابيب لفحص أكثر صرامة لأنها غالبًا ما تكون مقطوعة حسب الطلب أو ملولبة مزدوجة النهاية أو يتم إنتاجها بميزات نهاية غير قياسية. يمكن أن يترجم عدم توافق الأبعاد في هذه القضبان - خاصة في قطر خطوة الخيط، والاستقامة، وتربيع النهاية - مباشرة إلى توزيع غير متساو لحمل الترباس عبر الحافة، مما يؤدي إلى مسارات تسرب ستتفاقم بشكل تدريجي.

التحقق من قطر خطوة الخيط

يجب أن يقع قطر درجة الخيط الخارجي على قضيب B7 ضمن نطاق التسامح المحدد بواسطة ASME B1.1 (للخيوط الموحدة) أو ASME B1.13M (للخيوط المترية). تعتبر مقاييس حلقة Go/No-Go هي معيار أرضية الإنتاج للتحقق من النجاح/الفشل، ولكن بالنسبة للمفاصل الحرجة الخاضعة لـ ASME PCC-1 أو إجراءات التثبيت المكافئة، يتم استخدام قياس 3 أسلاك لقطر الملعب للحصول على قيمة عددية فعلية. تضع هذه الطريقة ثلاثة أسلاك ذات قطر معروف في أخاديد الخيط وتقيس المسافة فوق السلك باستخدام ميكرومتر، ثم تطبق ثابت قياس السلك المناسب لحساب قطر درجة الصوت. إنها تستغرق وقتًا أطول من فحص المقياس ولكنها توفر بيانات قياس موضوعية يمكن تضمينها في سجلات الفحص.

الاستقامة والتسامح التربيعي

ASTM A193 لا يحدد استقامة القضيب مباشرة؛ تخضع تفاوتات الاستقامة للقضبان الملولبة إلى ASME B18.31.2 لقضبان سلسلة البوصة، والتي تحدد الحد الأقصى للقوس عند 1/8 بوصة لكل 3 أقدام من الطول للقضبان القياسية. بالنسبة لتطبيقات الوصلات ذات الحواف، غالبًا ما يتم فرض متطلبات استقامة أكثر صرامة بواسطة المعيار الهندسي للمستخدم النهائي - الحد الشائع هو 0.010 بوصة لكل قدم من طول القضيب. يؤثر تربيع النهاية (عمود الوجه النهائي على محور القضيب) على مدى تساوي تحميل الوجه الحامل للجوز للشفة؛ تعمل الأطراف الخارجية على تقليل منطقة التلامس بشكل فعال وإنشاء لحظات انحناء تضيف إلى ضغط الشد الاسمي في القضيب.

كشركة مصنعة تتمتع بالخبرة في إنتاج مكونات التثبيت الدقيقة للتطبيقات الصناعية المطلوبة، تنفذ شركة Shanghai Soverchannel Industrial Co., Ltd. عملية فحص الأبعاد كاملة العملية التي تغطي عمليات فحص مقياس الخيط، وقياس الاستقامة، والتحقق من الصلابة على كل قطعة من قضبان ASTM A193 B7 الملولبة - مما يوفر للعملاء بيانات الفحص اللازمة لتلبية عمليات تدقيق الطرف الثالث ومتطلبات نقطة التثبيت الهندسية.
