المعرفة الصناعية

عالية السرعة، وأفعوانية، ودائرية: كيف تحدد كل بنية لآلة تجديل الحبال خصائص الإخراج

الرئيسية الثلاثة آلة تجديل الحبل الهياكل - آلات التضفير عالية السرعة، وآلات التضفير السربنتينية، وآلات الحبال الدائرية - ليست مجرد متغيرات سرعة لنفس الآلية. تنتج كل بنية هندسة جديلة مختلفة بشكل أساسي، والتي بدورها تحدد المنتجات النهائية التي يمكنها تصنيعها بشكل واقعي بجودة تجارية. إن مطابقة نوع الماكينة مع متطلبات المنتج هو القرار الهندسي الأول في أي إعداد لخط إنتاج الحبال.

تستخدم آلات التضفير عالية السرعة نظام حامل عمود مايو حيث تنتقل البكرات في مسارات متشابكة على شكل ثمانية حول نقطة مركزية. تردد التقاطع مرتفع، مما ينتج عنه تشابكًا محكمًا وكثيفًا مع نسيج سطحي متسق - مناسب تمامًا لأربطة الأحذية، والحبال المزخرفة، وحبال أكياس الهدايا حيث يهم المظهر والتوحيد بقدر أهمية قوة الشد. الميزة المميزة هي الإنتاجية: يمكن تحقيق سرعات إنتاج تتراوح من 80 إلى 150 م/دقيقة في تطبيقات الخيوط الدقيقة، والتي لا يمكن لأي بنية تجديل أخرى أن تطابقها بجودة مماثلة.

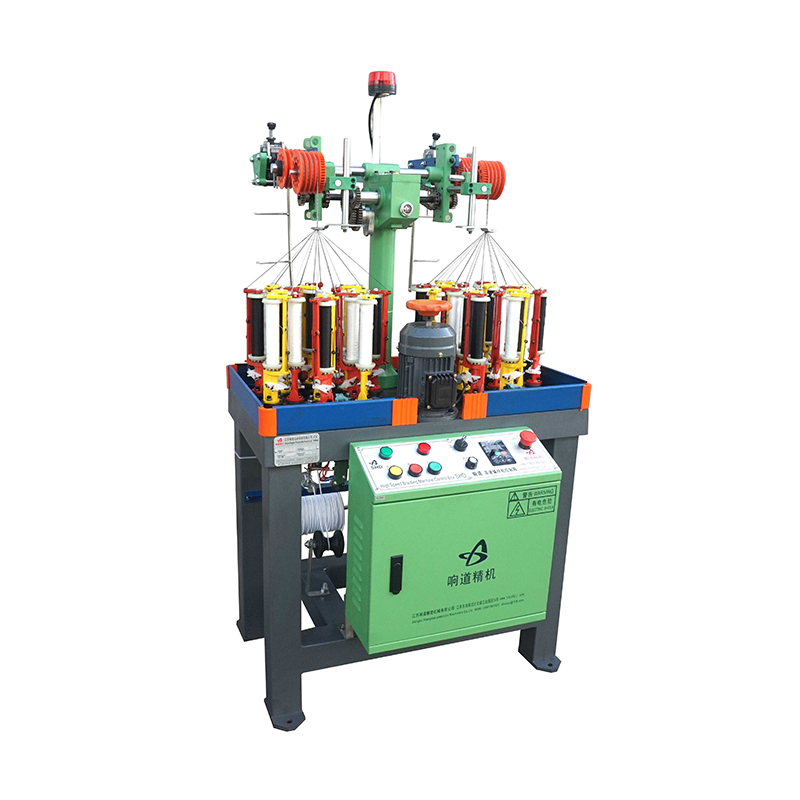

تعمل آلات التضفير السربنتينية على تحريك الحاملات في مسارات جيبية (نمط موجة) بدلاً من المسارات الدائرية. تنتج هذه الهندسة هياكل جديلة مسطحة أو شبه مسطحة يصعب أو يستحيل تحقيقها على آلات الأعمدة الدائرية. تعتبر الضفائر المسطحة ضرورية لتطبيقات مثل مقابض الحقائب وأشرطة الأمتعة والأشرطة المزخرفة حيث يجب أن يكون السطح المنسوج مسطحًا على الركيزة. يسمح المسار المتعرج أيضًا بعرض جديلة أوسع من الآلات الدائرية ذات البصمة المكافئة.

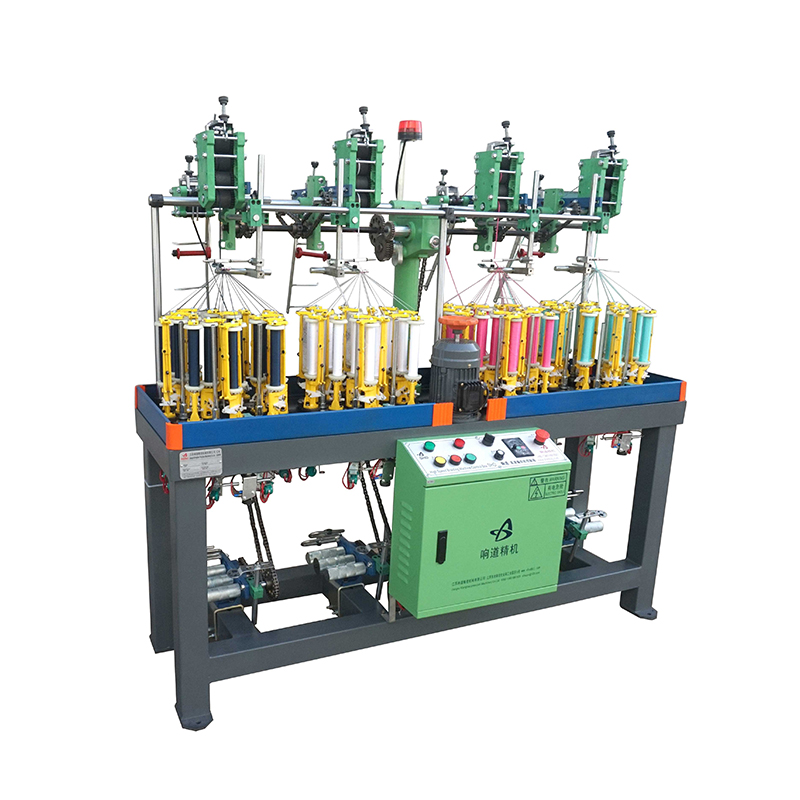

تنتج آلات الحبال الدائرية ضفائر مستديرة ذات قلب مجوف أو صلب، اعتمادًا على ما إذا كان يتم تغذية الغزل الأساسي من خلال الشياق المركزي. تطبق الهندسة الدائرية توترًا متساويًا من جميع مواضع الحامل في وقت واحد، وهو السبب الميكانيكي الذي يجعل الحبال المضفرة الدائرية تتمتع باستدارة وتركيز فائقين مقارنة بالبدائل الملتوية أو المضفرة السربنتينية. يعد هذا أمرًا مهمًا بالنسبة لتعليق الحبال وحبال الأمتعة حيث يجب أن يتغذى الحبل بشكل نظيف من خلال الثقوب أو المقابض أو مرابط الكامة دون ربط.

عدد الحاملات وزاوية الجديل: المتغيران اللذان يتحكمان في جودة إنتاج ماكينة تجديل الحبال

تسرد كل ورقة مواصفات لآلة تجديل الحبال عدد الناقلات وسرعة الالتقاط، ولكن العلاقة بين هذين الرقمين - وزاوية الجديلة التي يحددونها معًا - نادرًا ما يتم شرحها من الناحية العملية لأغراض تخطيط المشتريات أو الإنتاج. إن فهمها يُعلم بشكل مباشر اختيار الماكينة وإعداد معلمات الإنتاج.

يحدد عدد الحاملات عدد نهايات الخيوط المتشابكة في مسار واحد حول محيط الضفيرة. تنتج أعداد الحاملات الأعلى ضفائر أكثر كثافة مع المزيد من النقاط المتشابكة لكل وحدة طول - وهو ما يترجم إلى مقاومة أعلى للتآكل ولمسة نهائية أكثر سلاسة للسطح. تنتج أعداد الحاملات المنخفضة ضفائر مفتوحة ذات فجوات أكبر، والتي قد تكون مقصودة (لتطبيقات المنسوجات القابلة للتنفس) أو الحد من القدرة الميكانيكية للآلة. عدد شركات النقل المشتركة حسب التطبيق:

يتم التحكم في زاوية الجديلة - الزاوية التي تتقاطع عندها نهايات الخيط بالنسبة لمحور الحبل - من خلال نسبة سرعة دوران الناقل إلى سرعة الرفع (السحب). تنتج زاوية الجديلة شديدة الانحدار (أقرب إلى 90 درجة) حبلًا مستديرًا وأكثر مرونة يضغط جيدًا بشكل جانبي - وهو المفضل لرباط الحذاء والحبال المعلقة التي تمر عبر الثقوب. تنتج زاوية الضفيرة الضحلة (أقرب إلى 0 درجة) هيكلًا أكثر صلابة ومقاومًا للاستطالة ومناسبًا بشكل أفضل لحبال الأمتعة والتطبيقات الحاملة حيث يكون ثبات الأبعاد تحت التوتر أكثر أهمية من المرونة. يقوم مهندسو الإنتاج بضبط سرعة المتابعة لضبط زاوية الضفيرة المستهدفة دون تغيير تكوين حامل الماكينة.

إدارة شد الخيوط في ماكينة تجديل الحبال: المحرك الخفي لتناسق كثافة النسيج

يعد التشغيل المستقر وكثافة النسيج العالية - وهما سمتا الأداء الأكثر شيوعًا لآلة تجديل الحبال - من النتائج النهائية لإدارة شد الخيوط. الآلة التي لا تستطيع الحفاظ على توتر ثابت عبر جميع الناقلات النشطة ستنتج ضفائر ذات اختلافات في الكثافة، وعدم انتظام السطح، وتقلبات القطر التي يمكن رؤيتها على الفور في المنتجات النهائية وتتسبب في ارتفاع معدلات الرفض حتى عندما يتم ضبط جميع المعلمات الأخرى بشكل صحيح.

يتم توليد التوتر في ماكينة التضفير والحفاظ عليه بواسطة آلية الشد المغناطيسي أو الزنبركي لحامل المكوك. عندما يقوم الغزل بدفع المكوك، يتناقص قطر المكوك - من ممتلئ إلى فارغ، يمكن أن يتقلص نصف قطر توصيل الغزل الفعال بنسبة 60-70%. بدون تعويض التوتر النشط، يؤدي تغيير القطر هذا إلى زيادة شد الخيط بشكل تدريجي مع استنفاد المكوك، لأن نفس قوة الزنبرك تعمل على ذراع عزم أقصر. والنتيجة هي جديلة تصبح أكثر إحكامًا وكثافة بشكل ملموس مع استمرار الإنتاج بين تغييرات البكرة.

تعالج آلات التضفير الحديثة عالية السرعة هذا الأمر من خلال إحدى طرق التعويض الثلاثة:

• شدادات محملة بنابض مع تحميل مسبق قابل للتعديل: النهج الأساسي. يقوم المشغلون بضبط شد الزنبرك في بداية التشغيل ويقبلون التغيير التدريجي مع استنفاد البكرات. مناسب للتطبيقات الخشنة التي يكون فيها اختلاف الكثافة ±5% مقبولاً.
• شد الفرامل المغناطيسية: استخدم عزم دوران ثابت للكبح بغض النظر عن قطر المكوك، مما يوفر شدًا أكثر اتساقًا عبر دورة استنفاد المكوك. أكثر ملاءمة لتطبيقات الخيوط الدقيقة مثل أربطة الحذاء والحبال المزخرفة حيث يكون تجانس السطح مؤشرًا مرئيًا للجودة.
• شد المؤازرة الإلكترونية (على الأجهزة المتقدمة): تعمل حلقة التغذية المرتدة للتوتر في الوقت الفعلي على ضبط قوة الكبح بشكل مستمر بناءً على بيانات مستشعر سرعة الغزل. يحقق تباينًا في الشد أقل من ±1% عبر دورة المكوك الكاملة - وهي المواصفات المطلوبة لتضفير المنسوجات التقنية وإنتاج أسلاك الملابس المتميزة.

بالنسبة للمصنعين الذين ينتجون حبال أكياس الهدايا وأسلاك التغليف بكميات كبيرة، عادةً ما يكون الشد الزنبركي أو المغناطيسي كافيًا وفعالاً من حيث التكلفة. بالنسبة لأسلاك الملابس، وأربطة الأحذية ذات العلامات التجارية، والحبال المزخرفة حيث يتم فحص تناسق السطح من قبل المشترين بالتجزئة، فإن الشد المغناطيسي أو الإلكتروني يستحق الاستثمار في المعدات - عادةً ما يعوض انخفاض معدل الرفض وحده فارق التكلفة خلال 12-18 شهرًا من الإنتاج.

توافق المواد وإعداد المكوك: تكوين ماكينة تجديل الحبال لأنواع مختلفة من الخيوط

تعمل آلات تجديل الحبال المستخدمة في الضروريات اليومية والتعبئة وإنتاج الملابس بشكل روتيني على معالجة مجموعة واسعة من مواد الغزل - البولي بروبيلين (PP)، والبوليستر (PET)، والنايلون (PA)، والقطن، والخيوط المخلوطة - وكل منها يتصرف بشكل مختلف تحت دورات التوتر والانحناء لعملية التضفير. لا يعد تكوين الماكينة بشكل صحيح لكل نوع مادة تعديلًا بسيطًا؛ فهو يؤثر على اختيار نوع الناقل، وسعة البكرة، وإعداد الموتر، وسرعة السحب.

خيوط البولي بروبيلين (PP).

PP هي المادة السائدة في حبال أكياس الهدايا، وأسلاك التغليف، وحبال الزخرفة منخفضة التكلفة نظرًا لكثافتها المنخفضة، ومقاومتها للرطوبة، وانخفاض تكلفة المواد الخام. وهو أيضًا أكثر الخيوط الاصطناعية شيوعًا مرونة - استطالة عند الكسر بنسبة 15-25٪ - مما يعني أنه يجب ضبط زاوية الضفيرة بشكل أقل عمقًا من البوليستر لتحقيق صلابة الحبل المكافئة. تتميز خيوط PP أيضًا بنقطة انصهار منخفضة نسبيًا (160-170 درجة مئوية)، لذا فإن آلات التضفير عالية السرعة التي تعمل بأقصى سرعة حاملة قد تولد حرارة احتكاك كافية عند نقاط العبور لتسبب اندماج السطح في خيوط PP ذات العد الدقيق. يجب على المشغلين الذين يقومون بتشغيل PP جيد على الآلات عالية السرعة التحقق من درجة حرارة نقطة العبور باستخدام مقياس حرارة يعمل بالأشعة تحت الحمراء وتقليل السرعة في حالة ظهور زجاج على السطح.

خيوط البوليستر (PET).

يوفر البوليستر قوة شد أعلى، واستطالة أقل (10-15% عند الكسر)، ومقاومة أفضل للأشعة فوق البنفسجية من البولي بروبيلين بتكلفة معتدلة. إنها المادة المفضلة لحبال الأمتعة، ومقابض الحقائب، وحبال التعليق حيث يكون أداء التحمل وثبات اللون تحت التعرض للأشعة فوق البنفسجية ذا صلة. يتمتع خيوط PET بصلابة أعلى من PP، مما يعني أن هناك حاجة إلى شد لف المكوك بشكل أكثر إحكامًا لمنع الطبقات السائبة على المكوك من الصعود أثناء سير الناقل - وهو مصدر انحشار ميكانيكي يتسبب في توقف الماكينة وإهدارها عند تغيير البكرة.

القطن والخيوط المخلوطة

يتم استخدام مزيج من القطن الطبيعي والقطن الصناعي في الحبال المزخرفة الفاخرة وحبال الملابس وأربطة الأحذية في سوق الأزياء. تتطلب قوة الشد المنخفضة للقطن والاحتكاك السطحي العالي مقارنة بالمواد الصناعية إعدادات شد ألطف وسرعات التقاط أبطأ لتجنب كسر الغزل، مما يزيد من وقت الدورة لكل متر. ومع ذلك، فإن الحبال القطنية المضفرة تقبل الصبغة بسهولة أكبر وتنتج عمق ألوان أكثر ثراءً من البدائل الاصطناعية - وهي ميزة جودة ذات صلة في أسواق الحبال المزخرفة وأسلاك الملابس حيث تعد حيوية الألوان نقطة بيع بالتجزئة.

المكونات الدقيقة داخل ماكينة تجديل الحبال: حيث تؤثر جودة التثبيت بشكل مباشر على استقرار الإنتاج

تعمل ماكينة تجديل الحبال من خلال الحركة المنسقة لعشرات إلى مئات المكونات الميكانيكية - الحاملات، ولوحات المسار، والتروس القرنية، وبكرات السحب - وجميعها تدور بتردد عالٍ لعمليات إنتاج ممتدة. إن أدوات التثبيت التي تثبت هذه المكونات ليست أجهزة سلبية؛ إنهم مشاركين نشطين في الحفاظ على استقرار الأبعاد ودقة التوقيت التي يعتمد عليها التشغيل المستقر وكثافة النسيج العالية.

العديد من أوضاع فشل أدوات التثبيت خاصة ببيئة ماكينة التضفير وتستحق الفهم لتخطيط الصيانة:

• الارتخاء الناجم عن الاهتزاز في مسامير تثبيت ترس البوق: تخضع تروس القرن - العناصر الدوارة التي تنقل الحاملات بين أجزاء المسار - لأحمال عكسية عالية التردد لأنها تتشابك مع أتباع الحامل. تتعرض البراغي التي تثبت التروس القرنية إلى أعمدةها للاهتزاز الذي يمكن أن يؤدي تدريجيًا إلى فك أدوات التثبيت القياسية أسفل حمل المشبك المصمم. يعد مركب قفل الخيط أو صواميل عزم الدوران السائدة من الحلول القياسية؛ يجب أيضًا تحديد أداة التثبيت بدرجة قوة (8.8 أو أعلى وفقًا لمعيار ISO 898-1) المناسبة للحمل الديناميكي.
• زحف مثبت لوحة المسار تحت الدراجات الحرارية: تولد آلات التضفير عالية السرعة حرارة موضعية عند نقاط عبور الناقل. تواجه مثبتات تثبيت لوحة المسار في هذه المناطق دورات تمدد وانكماش حراري يمكن أن تتسبب في استرخاء التحميل المسبق للمسمار بمرور الوقت - وهي ظاهرة تسمى الزحف الحراري. يؤدي تحديد البراغي ذات قوة الخضوع الخاضعة للتحكم وفحص عزم الدوران على مثبتات لوحة المسار كجزء من الصيانة المجدولة إلى منع اختلال المسار الذي يتسبب في انحشار الحامل وعيوب الجديلة.
• مثبتات عمود الأسطوانة تحت الحمل الشعاعي المستمر: يطبق نظام السحب (السحب) شدًا مستمرًا على الضفيرة النهائية، وهو ما يترجم إلى حمل نصف قطري على محامل العمود الدوار ومثبتات مبيتها. في ظل الحمل المستمر بدلاً من التدوير الديناميكي، يتحول اختيار أدوات التثبيت إلى إعطاء الأولوية لقوة القص ومنطقة التحمل بدلاً من مقاومة الكلال.

تقوم شركة Shanghai Soverchannel Industrial Co., Ltd.، من خلال شركة التصنيع التابعة لها Nantong Jinzhai Hardware Co., Ltd.، بإنتاج مسامير وصواميل عالية الدقة ومثبتات مخصصة ذات أشكال خاصة والتي تنطبق بشكل مباشر على صيانة آلات النسيج وسياقات تجميع OEM. إن خبرة الشركة العميقة في تطبيقات تثبيت السيارات - حيث تكون مقاومة الاهتزاز ودقة الأبعاد على نفس القدر من الأهمية - تترجم بشكل طبيعي إلى بيئة آلة التضفير، حيث تظهر أوضاع الفشل نفسها في سياق ميكانيكي مختلف. بالنسبة لمصنعي آلات التضفير أو عمليات الصيانة التي تبحث عن تكوينات تثبيت غير قياسية لتجميعات آلات محددة، توفر قدرة المكونات ذات الشكل الخاص المخصصة من Soverchannel مسارًا عمليًا للمصادر يتجاوز أجهزة الكتالوج.

تكامل خط الإنتاج: توصيل آلة تجديل الحبال بالعمليات الأولية والنهائية

نادرًا ما تعمل ماكينة تجديل الحبال بمعزل عن غيرها. في منشأة إنتاج الحبال أو الأشرطة التجارية، يقع بين معدات إعداد الخيوط الأولية وعمليات التشطيب النهائية، وتعتمد كفاءة الخط بأكمله على مدى تكامل هذه المراحل جسديًا وتشغيليًا. إن قرارات تكامل الخطوط التي يتم اتخاذها في مرحلة تخطيط المنشأة لها عواقب طويلة المدى على وقت التغيير، ومعدلات الهدر، ومتطلبات العمالة التي يصعب عكسها بمجرد تركيب المعدات.

المنبع: لف الغزل وإعداد البكرة

تقبل حاملات آلات التضفير الخيوط من البكرات المجروحة إلى قطر محدد ونمط عرضي وملف تعريف شد. يؤدي جرح البكرات بإحكام شديد إلى زيادة شد الخيوط أثناء التضفير؛ تسمح البكرات الملفوفة بشكل غير محكم لطبقات الغزل بالانهيار والتشابك داخل الحامل، مما يتسبب في توقف الماكينة. إن اللفاف الدقيق المخصص المطابق لمواصفات بكرة آلة التضفير - بدلاً من استخدام أي بكرات يوفرها مورد الغزل - هو الاستثمار الأولي الذي يقلل بشكل مباشر من التوقفات في منتصف التشغيل. يتم تحديد عدد البكرات الاحتياطية اللازمة لكل رأس آلة من خلال نسبة وقت استنفاد البكرة إلى وقت اللف؛ يؤدي نقص هذه النسبة إلى إنشاء عنق الزجاجة الذي يحد من الاستخدام الفعال للآلة.

المصب: القطع، البقشيش، والتعبئة والتغليف

بالنسبة لإنتاج رباط الحذاء، يجب قطع مخرجات آلة التضفير إلى أطوال دقيقة وإمالة الأطراف (مختومة بالحرارة أو مزودة بحلقات) قبل التعبئة. يؤدي دمج محطة القطع والطرف التي يتم التحكم فيها مؤازرًا والمتوافقة مباشرة مع نظام رفع ماكينة التضفير إلى التخلص من خطوة اللف المتوسطة وإعادة التغذية اليدوية، والتي تمثل جزءًا كبيرًا من تكلفة العمالة في عمليات رباط الحذاء ذات الحجم الكبير. بالنسبة لحبال أكياس الهدايا والأسلاك المزخرفة، فإن الطباعة الملونة المضمنة أو النقش مباشرة بعد التضفير - بينما لا يزال الحبل تحت شد متحكم به في نظام السحب - ينتج عنه تسجيل نمط أكثر اتساقًا من الطباعة دون اتصال بالإنترنت على حبل فضفاض.

تكامل مراقبة الجودة

تسمح مستشعرات قياس القطر المضمنة الموضوعة بين ماكينة التضفير وبكرة السحب بالكشف في الوقت الفعلي عن اختلاف قطر الضفيرة - وهو مؤشر الجودة الأساسي لاتساق الكثافة. عندما ينحرف القطر عن نطاق التسامح المحدد، يطلق المستشعر تنبيهًا قبل إنتاج طول كبير من المنتج خارج المواصفات. يعد نهج "الصيد من المصدر" لمراقبة الجودة ممارسة قياسية في منشآت إنتاج الحبال الأوروبية واليابانية ويتم اعتماده بشكل متزايد من قبل الشركات المصنعة الصينية التي تخدم أسواق التصدير بمتطلبات مواصفات صارمة.

اختيار ماكينة تجديل الحبال لإنتاج منتجات متعددة: المرونة مقابل المقايضات الأمثل

تواجه الشركة المصنعة التي تنتج حبال أكياس الهدايا، وأربطة الأحذية، والحبال المزخرفة، وحبال الأمتعة، وحبال التعليق داخل نفس المنشأة قرارًا أساسيًا لاستراتيجية المعدات: الاستثمار في آلات متخصصة مُحسّنة لكل نوع منتج، أو الاستثمار في آلات مرنة قادرة على تشغيل أنواع منتجات متعددة مع التغيير. تعتمد الإجابة الصحيحة على مزيج حجم الإنتاج، وتكرار الطلب، وموقع الشركة المصنعة في السوق - والخطأ في الإجابة أمر مكلف في أي من الاتجاهين.

تكون حالة الآلات المتخصصة أقوى عندما يهيمن نوع أو نوعان من المنتجات على الحجم. تستفيد المنشأة التي يكون 70% من إنتاجها عبارة عن أربطة أحذية من آلات التضفير عالية السرعة المُحسّنة للتشغيل عالي السرعة والخيوط الدقيقة - وهي آلات قد تعمل بأقل من طاقتها إذا أعيد تكوينها لإنتاج حبال الأمتعة الخشنة. يؤدي التخصص إلى زيادة الإنتاج لكل ساعة عمل للمنتج المهيمن وتبسيط التحكم في العملية.

تكون حالة الآلات المرنة أقوى في المرافق التي تخدم العملاء المتنوعين الذين لديهم طلبات صغيرة متكررة - الملف التعريفي النموذجي لمورد حبل التغليف والضروريات اليومية الذي يخدم العديد من العلامات التجارية للبيع بالتجزئة. هنا، تعد القدرة على تبديل آلة التضفير المتعرجة بين الشريط المسطح لمقابض الحقائب والحبل الدائري لتعليق الحبال خلال نوبة عمل واحدة، مع تبديل لمدة 30 دقيقة، أكثر قيمة من ميزة السرعة الهامشية لآلة ذات غرض واحد. ميزات المرونة الرئيسية التي يجب تحديدها عند تقييم آلات التضفير لإنتاج منتجات متعددة:

• أنظمة الناقل سريعة التغيير: آليات تبديل الناقل بدون أدوات تسمح بتغيير مقياس المكوك دون تفكيك مسار الحامل - مما يقلل وقت التغيير من 2-3 ساعات إلى أقل من 45 دقيقة لمفاتيح القياس.
• محرك متغير السرعة مع نسب تناول قابلة للبرمجة: التحكم الإلكتروني في السرعة الذي يخزن إعدادات زاوية التضفير لكل رمز منتج، مما يسمح للمشغلين باستدعاء مجموعة المعلمات المحفوظة بدلاً من إعادة الحساب وإعادة ضبط نسب سرعة الاستلام يدويًا عند كل تغيير.
• تغذية الغزل الأساسية القابلة للتعديل: بالنسبة لآلات الحبال الدائرية، تعمل القدرة على التبديل بين تكوينات الجديلة المجوفة والتكوينات المملوءة بالقلب دون تعديلات المسار على توسيع نطاق المنتج الذي يمكن الوصول إليه من خلال استثمار آلة واحدة.
• تصميم لوحة المسار المعيارية: توفر لوحات الجنزير التي يمكن إعادة تكوينها لتغيير عدد شركات النقل داخل نفس إطار الماكينة — مما يسمح لنفس الماكينة بتشغيل إعدادات 16 حاملة و24 حاملة — درجة من مرونة مجموعة المنتجات لا يمكن أن تضاهيها الماكينات ذات المسار الثابت.

بالنسبة للمصنعين في مرحلة تخطيط المنشأة أو ترقية المعدات، من الأفضل اتخاذ قرار المرونة مقابل التحسين وفقًا لتوقعات الطلب لمدة 3 سنوات بدلاً من مزيج الطلب الحالي - يتغير نطاق المنتجات في سوق الحبال والأشرطة مع اتجاهات الموضة ودورات التعبئة والتغليف للبيع بالتجزئة بطرق يمكن أن تجعل خط الماكينات عالي التخصص يبدو سيئ التخطيط خلال 18 شهرًا من التثبيت.
