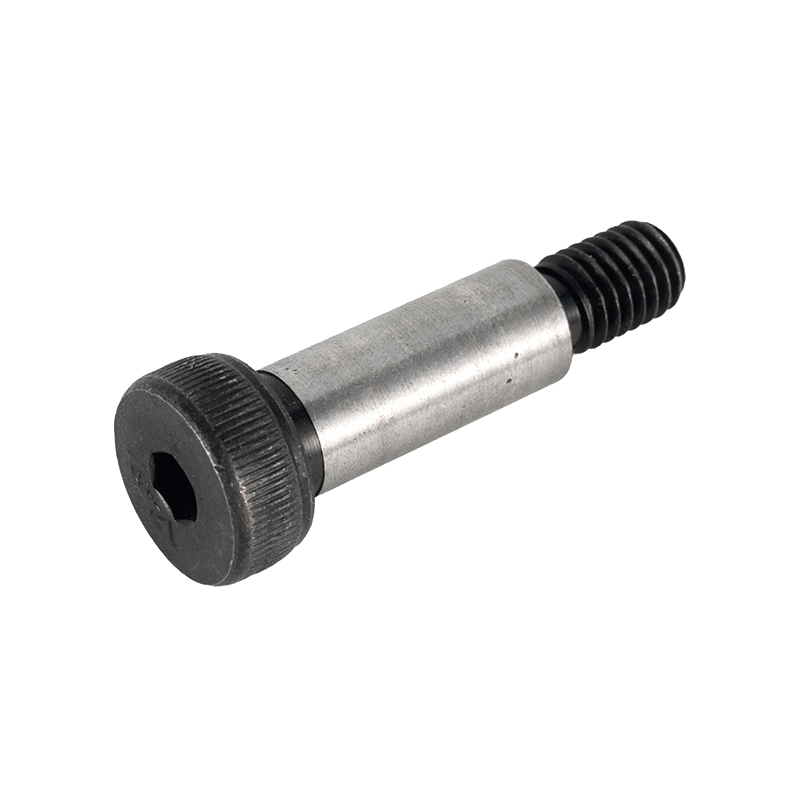

التسامح مع قطر الكتف: البعد الذي يحدد ما إذا كان القالب الدقيق يعمل أو يفشل

في القوالب الدقيقة وقوالب الحقن، يكون كتف أ المسمار الكتف ليست مجرد سمة هيكلية، بل هي مرجع دقيق. إن تسامح قطر الكتف هو ما يحكم مدى دقة وضع مكون القالب ومدى تكرار عودته إلى هذا الموضع عبر آلاف الدورات. تحدد الممارسة الصناعية للأدوات عالية الدقة أقطار الكتف التي يتم الاحتفاظ بها بتسامح h6 (التسامح السلبي فقط، بدون حجم كبير)، والذي يعني بالنسبة للكتف الذي يبلغ طوله 10 مم نطاق قطر يتراوح بين 9.991 إلى 10.000 مم. عند مستوى التسامح هذا، يتناسب الكتف مع الفتحة ذات التداخل أو الانتقال الذي يزيل اللعب الشعاعي تمامًا.

إن عواقب عدم تحمل الكتف بشكل كافٍ قابلة للقياس وغالبًا ما تكون باهظة الثمن. في قالب الختم، سيسمح دبوس الحد مع 0.02 مم من الخلوص الشعاعي للمكون الموجه بالتحرك أفقيًا تحت حمل الصدمة لكل ضربة ضغط. بمرور الوقت، تعمل هذه الحركة الدقيقة على توسيع التجويف، وتسريع تآكل كل من المسمار وكتلة القالب، وتتسبب في النهاية في انحراف الأبعاد في الجزء المختوم. ما يبدأ كمشكلة في مواصفات التسامح يصبح مشكلة في جودة الإنتاج دون تشخيص أي حدث فشل واضح.

في شركة شنغهاي سوفرتشانل الصناعية المحدودة ، يتم الاحتفاظ بتفاوتات قطر الكتف لتطبيقات الأدوات الدقيقة إلى h6 كمعيار قياسي، مع توفر h5 للعملاء الذين يحتاجون إلى أقصى قدر ممكن من التوافق في قوالب الختم عالية الدورة وأدوات أشباه الموصلات. مصنع التصنيع التابع للشركة، Nantong Jinzhai Hardware Co., Ltd.، يستخدم الطحن الأسطواني كعملية التشطيب النهائية للكتف بدلاً من الخراطة بمفردها، وهو ما يتيح الاستدارة دون الميكرون واتساق القطر عبر مجموعة الإنتاج.

دقة طول الكتف في تطبيقات تثبيت القاذف: لماذا لا يعد ±0.05 مم كافيًا

تؤدي براغي الكتف المستخدمة كمثبتات للقاذف في قوالب الحقن وظيفة تختلف بشكل أساسي عن أداة التثبيت التي تربط اللوحتين معًا. يحدد طول الكتف الحد الدقيق لشوط لوحة القاذف - المسافة التي تقطعها دبابيس القاذف للأمام لدفع الجزء المصبوب خارج التجويف. إذا كان طول الكتف قصيرًا حتى بمقدار 0.1 مم، فإن لوحة القاذف تقع على رأس المسمار قبل أن تصل دبابيس القاذف إلى وضعها الأمامي المصمم، مما يترك الجزء غير مقذوف جزئيًا. إذا كانت الكتف طويلة بنفس المقدار، فإن لوحة القاذف تتجاوز موضع التوقف المصمم لها، مما قد يؤدي إلى ثني دبابيس القاذف أو إتلاف أسطح التجويف.

هذا هو السبب في أن صانعي قوالب الحقن الدقيقة يحددون تفاوتات طول الكتف تبلغ ±0.025 مم أو أكثر إحكامًا لتطبيقات احتجاز القاذف - وهي أكثر إحكامًا بشكل كبير من التسامح الذي يبلغ ±0.13 مم (حوالي ±0.005 بوصة) الذي تنشره العديد من كتالوجات براغي الكتف القياسية كتسامح اسمي. التمييز مهم عند تحديد المصادر: المسمار الذي يلبي تسامح الكتالوج ليس بالضرورة المسمار الذي يلبي المتطلبات الوظيفية للقالب.

تتمتع براغي الكتف المستخدمة كمثبتات للقاذف أيضًا بنمط تحميل مميز: يتحمل الكتف حمولة محورية مضغوطة نقية في نهاية كل شوط قذف، ينتقل عبر وجه التلامس الحلقي بين نهاية الكتف ولوحة القاذف. وبالتالي فإن التسطيح السطحي والعمودي لهذا الوجه النهائي على محور الكتف يؤثران بشكل مباشر على كيفية توزيع الحمل بالتساوي عبر نمط التجنيب. إن المشاركة غير المتساوية للحمل عبر مجموعة من براغي التثبيت هي السبب الجذري لانقلاب لوحة القاذف، مما يؤدي إلى ارتفاعات غير متناسقة لبروز دبوس القاذف وإخراج الأجزاء المتغيرة.

خيارات المعالجة المادية والحرارية لمسامير الكتف في البيئات ذات الأحمال العالية والاهتزازات العالية

تخضع أدوات السيارات ومكونات الفضاء الجوي مسامير الكتف لمجموعة من أحمال القص الشعاعية، والتوتر المحوري من الطرف الملولب، والاهتزاز المستمر - وهي حالة إجهاد تتطلب مادة ذات صلابة سطحية عالية وصلابة أساسية كافية. صلابة السطح تقاوم التآكل عند واجهة تجويف الكتف؛ تمنع المتانة الأساسية الكسر الهش تحت تأثير التحميل. إن الحصول على توازن خاطئ في أي من الاتجاهين يؤدي إلى الفشل المبكر.

باعتبارها شركة مصنعة لمثبتات سبائك الصلب المخصصة، تقوم شركة Shanghai Soverchannel Industrial Co., Ltd. بتصميم مسامير الكتف المصنوعة من سبائك Ni-Cr-Mo وفقًا للكيمياء الخاصة بالتطبيقات ومواصفات عمق الهيكل. بالنسبة لأدوات الطيران والسيارات عالية الاهتزاز، تم تصميم عمق العلبة على المسمار الكتفي المكربن ​​إلى ما لا يقل عن 0.5 مم - وهو عمق كافٍ بحيث لا يتم استهلاك الطبقة الصلبة من خلال عملية الطحن التي تجعل الكتف يصل إلى تسامح القطر النهائي، مع الحفاظ على القلب المرن الذي يمتص الصدمات دون كسر.

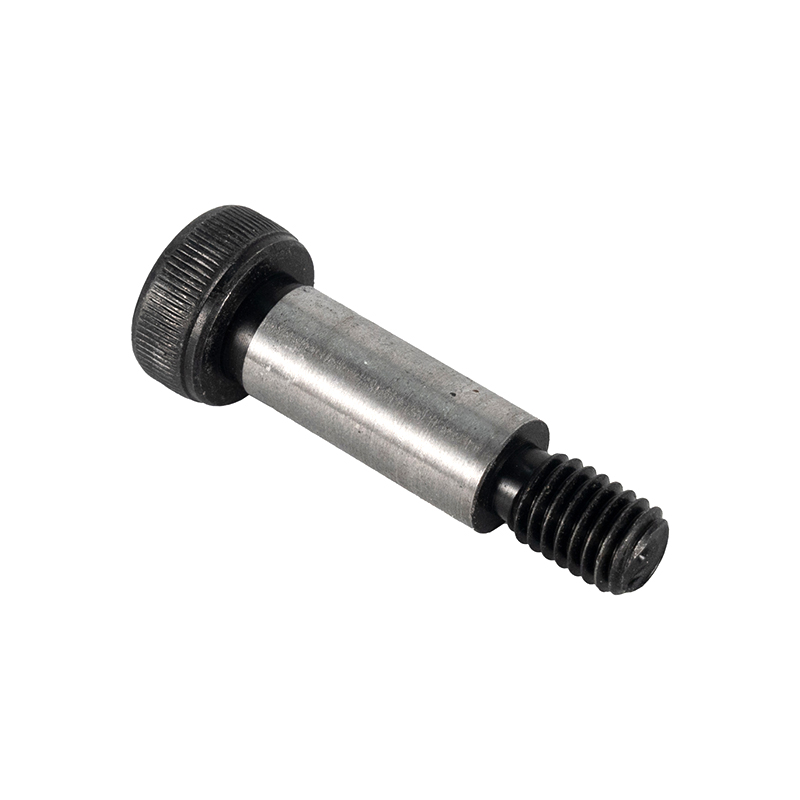

مسامير الكتف الإمبراطورية مقابل البراغي المترية: حقائق مصادر تجميع المعدات الخارجية وصيانتها

تستخدم المعدات المستوردة من أمريكا الشمالية في كثير من الأحيان براغي كتف ذات أبعاد إمبراطورية - أقطار الكتف في كسور البوصات (3/16"، ¼"، 5/16"، 3/8"، ½"، وما إلى ذلك) مع أشكال خيطية موحدة (UNC أو UNF) على الطرف الملولب. عندما تتطلب هذه المعدات الصيانة أو استبدال الأدوات في بيئات التصنيع ذات المعايير المترية، يصبح الحصول على مسمار الكتف البديل الصحيح تحديًا حقيقيًا للشراء. استبدال أقرب مكافئ متري يكاد يكون غير مقبول على الإطلاق: يحتوي المسمار الكتفي المتري مقاس 6 مم على قطر كتف يبلغ 6.000 مم، في حين أن أقرب معادل إمبراطوري (¼") يبلغ قطر كتفه 6.350 مم - وهو فرق قدره 0.35 مم يلغي التداخل أو الانتقال المناسب الذي يعتمد عليه التطبيق.

نهاية الخيط تخلق تعقيدًا إضافيًا. يستخدم برغي الكتف الإمبراطوري مقاس ¼ بوصة عادةً نهاية ملولبة 10-32 UNF أو ¼-20 UNC، ويتم قطع الثقوب المسننة في القالب أو التثبيت لتتناسب. إن محاولة استخدام خيط متري M5 أو M6 دون إعادة تركيب الثقب ليس اختصارًا قابلاً للتطبيق - تختلف درجة الصوت والقطر الرئيسي وشكل الخيط. بالنسبة لعمليات تجميع المعدات الخارجية التي تحافظ على كل من الأدوات الإمبراطورية والمترية، فإن الحفاظ على مخزون موازٍ من براغي الكتف الإمبراطورية يكون أبسط من الناحية التشغيلية من ذلك. هندسة التحويل لكل حالة على حدة.

توفر شركة Shanghai Soverchannel Industrial Co., Ltd. كلاً من سلسلة براغي الكتف المترية والإمبراطورية من قاعدة التصنيع الخاصة بها في Nantong Jinzhai Hardware Co., Ltd.، مع إمكانية التتبع الكاملة وشهادة الأبعاد. بالنسبة للعملاء الدوليين الذين يديرون أساطيل المعدات ذات المعايير المختلطة، يمكن للشركة إنتاج مسامير الكتف الإمبراطورية وفقًا لمعايير الأبعاد ASME B18.3 في نفس عملية الإنتاج كمكافئات مترية، مما يبسط توحيد المشتريات دون الحاجة إلى علاقات منفصلة مع الموردين.

براغي الكتف كدبابيس محورية في الآلات الآلية: حساب حمل المحمل وتقدير عمر التآكل

في الآلات الآلية والأدوات الآلية، تعمل براغي الكتف كدبابيس محورية للروابط أو متتبعات الكامات أو الأذرع المتأرجحة تتعرض لأحمال تحمل شعاعية عبر طول الكتف. على عكس محمل المجلة العادي حيث يتم توزيع الحمل عبر منطقة اتصال طويلة، يقوم المحور اللولبي للكتف بتركيز الحمل الشعاعي عبر طول الكتف القابل للاستخدام - عادةً ما بين مرة وثلاثة أضعاف قطر الكتف اعتمادًا على هندسة التطبيق. يعد حساب ضغط المحمل على سطح الكتف هو الخطوة الأولى في التنبؤ بعمر التآكل.

تنطبق صيغة ضغط تحمل المنطقة المتوقعة: P = F / (d × L)، حيث F هو الحمل الشعاعي بالنيوتن، وd هو قطر الكتف بالملم، وL هو طول المحمل الفعال بالملم. بالنسبة للمسمار الكتفي المصنوع من سبائك الفولاذ المقسى والذي يعمل على جلبة فولاذية أو تجويف مقوى، يكون ضغط المحمل المسموح به عادةً 100-150 ميجا باسكال للدوران المستمر و200-350 ميجا باسكال للحركة المتأرجحة أو الفهرسة. يؤدي تجاوز هذه الحدود إلى تسريع إجهاد السطح، وينتج حطام التآكل المزعج، ويوسع التجويف تدريجيًا - وهو نفس تقدم الفشل الذي نشاهده في التطبيقات ذات التسامح غير الكافي ولكنه مدفوع بالحمل بدلاً من الخطأ في الأبعاد.

تضيف معدات النسيج والتطبيقات المحورية للنظام الهيدروليكي اعتبارات التشحيم التي غالبًا ما يتم تجاهلها أثناء التصميم. يمكن للمحور اللولبي الكتفي الذي يعمل جافًا في ماكينة نسيج ذات دورة عالية أن يشهد درجات حرارة سطحية تتجاوز 150 درجة مئوية في منطقة التلامس أثناء عمليات الإنتاج المستمرة، مما يؤدي إلى تحلل أي طبقة زيتية وتسريع تآكل المادة اللاصقة. يمكن لأحكام التصميم الخاصة بالوصول إلى التشحيم - ثقب الشحم الشعاعي من خلال جدار التجويف أو الأخدود المحيطي في الكتف - إطالة عمر التآكل بأمر من حيث الحجم في هذه التطبيقات، كما أن تحديد برغي الكتف مع معالجة سطحية متوافقة مع كيمياء مواد التشحيم هو مطلب هندسي أساسي يجب تأكيده في مرحلة التصميم وليس بعد الأعطال الميدانية.

هندسة الكتف غير القياسية في أدوات الطيران والسيارات: ما وراء الكتالوج

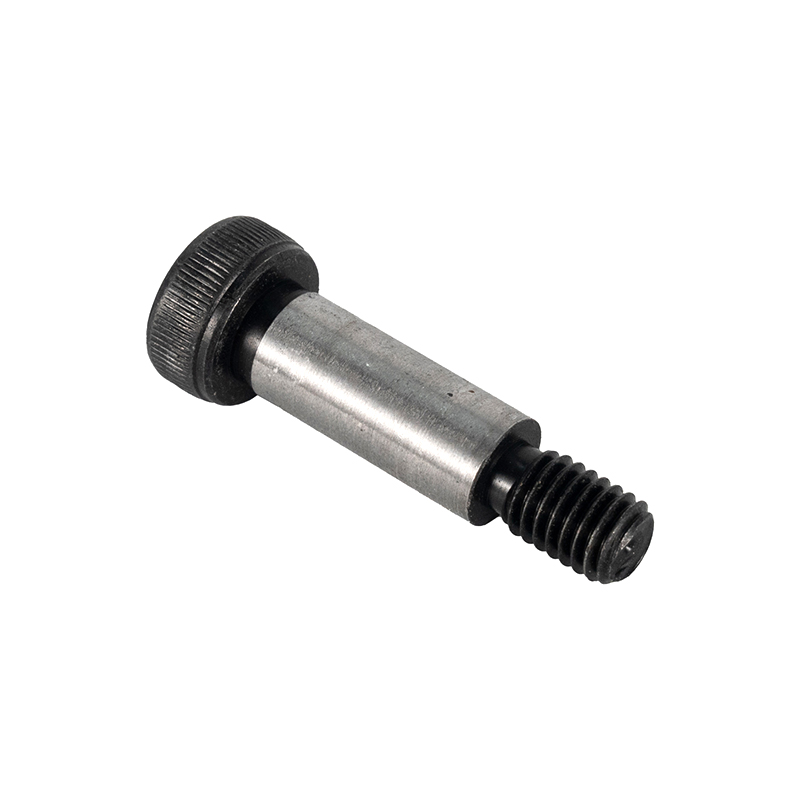

تتبع براغي الكتف القياسية هندسة واضحة: كتف أسطواني، ووجه محمل سفلي مسطح، ونهاية ملولبة بقطر أصغر من الكتف. تتطلب مكونات الفضاء الجوي وأدوات السيارات المتخصصة في كثير من الأحيان تكوينات لا يمكن الحصول عليها من أي كتالوج قياسي - ومحاولة تعديل المسمار القياسي في الميدان (قلب الكتف، وإضافة فتحة متقاطعة، وتصنيع جزء مصغر) يؤدي دائمًا إلى الإضرار بالمعالجة الحرارية وسلامة أبعاد الجزء.

تتضمن التكوينات اللولبية غير القياسية الشائعة التي تنشأ في الأدوات عالية الدقة ما يلي:

• مسامير مزدوجة الكتف: كتفان أسطوانيان بأقطار مختلفة على نفس الساق، يستخدمان لتحديد المكونات والاحتفاظ بها في مستويين مختلفين من العمق في وقت واحد في مجموعات قوالب معقدة.
• مسامير الكتف المخففة: قسم خصر بقطر منخفض بين الكتف والطرف الملولب، يعمل كعنصر مرن يمكن التحكم فيه يمتص أحمال الصدمات دون نقلها إلى منطقة ربط الخيط - وهو ذو قيمة خاصة في تطبيقات قوالب الختم عالية التأثير.
• براغي الكتف ذات الفتحات المتقاطعة أو الممرات المحورية: يستخدم في الأنظمة الهيدروليكية والأدوات الهوائية حيث يعمل المسمار في نفس الوقت كدبوس محوري وممر سائل، مما يؤدي إلى التخلص من تركيب المنفذ المنفصل وتقليل تعقيد التجميع.
• مسامير الكتف ذات الحواف: تقوم الحافة الموسعة الموجودة أسفل الرأس بتوزيع حمل التثبيت المحوري على مساحة أوسع، مما يمنع التضمين في ألواح الأدوات المصنوعة من المواد الناعمة (الألومنيوم أو المركبة) دون الحاجة إلى مكون غسالة منفصل.
• براغي كتف طويلة جدًا مع خطوات متعددة للخيوط: مطلوب في مجموعات القوالب العميقة حيث يجب أن تشغل نهاية الخيط لوحة أسفل منطقة تحمل الكتف بكثير، مع أطوال إجمالية تمتد إلى ما هو أبعد من الحدود القصوى للكتالوج القياسي.

تم تصميم شركة Shanghai Soverchannel Industrial Co., Ltd. خصيصًا للتعامل مع هذا القطاع من السوق. باعتبارها شركة مصنعة تدمج البحث والتطوير والإنتاج والمبيعات، تقوم الشركة بمراجعة رسومات العملاء، وتقديم المشورة بشأن الهندسة واختيار المواد، وتنتج نماذج أولية للتحقق من صحة الأبعاد والوظيفية، والانتقال مباشرة إلى الإنتاج - كل ذلك ضمن علاقة توريد واحدة تقضي على تأخير التسليم من الهندسة إلى المشتريات الشائع عند العمل مع الموزعين الذين يستوردون من مصانع الطرف الثالث.

اختيار المعالجة السطحية لمسامير الكتف: موازنة سلامة الأبعاد ضد الحماية من التآكل

تمثل المعالجة السطحية المطبقة على برغي الكتف توترًا أساسيًا لا يوجد في أدوات التثبيت العادية: أي طلاء يضيف سمكًا إلى سطح الكتف يقتطع مباشرة من ميزانية تحمل الأبعاد. تضيف طبقة الطلاء الكهربائي بالزنك التي يتراوح سمكها من 8 إلى 12 ميكرومترًا لكل جانب 16 إلى 24 ميكرومترًا إلى قطر الكتف، وهو ما يكفي لتحويل كتف التسامح h6 إلى جزء كبير الحجم لن يدخل في التجويف الموسع دون تدخل. وهذا هو السبب في أن اختيار المعالجة السطحية للبراغي ذات الكتف الدقيقة يتطلب اهتمامًا واضحًا بسمك الطلاء، وليس فقط أداء التآكل.

• أكسيد أسود: العلاج المفضل لتطبيقات القوالب والقوالب الدقيقة. يتم قياس عمق طلاء التحويل بالنانومتر بدلاً من الميكرون - وهو تأثير صفر الأبعاد فعليًا. يوفر مقاومة خفيفة للتآكل كافية لبيئات الأدوات الداخلية عندما يقترن بختم الزيت. متوافق مع جميع فئات التسامح القياسية دون طحن ما بعد المعالجة.
• طلاء النيكل اللاكهربائي: يودع طبقة موحدة للغاية (عادةً 12-25 ميكرومتر) يمكن تحديدها والاحتفاظ بها بإحكام بما يكفي لمراعاة تفاوت التشغيل الآلي. يوفر صلابة فائقة (تصل إلى 68 HRC بعد المعالجة الحرارية) ومقاومة للتآكل مقارنة بالأكسيد الأسود. يستخدم في براغي كتف النظام الهيدروليكي ومكونات معدات النسيج حيث تتطلب الدقة والمقاومة الكيميائية المعتدلة.
• طلاء رقائق الزنك (جيوميت/داكروميت): ينطبق على سماكة إجمالية تتراوح من 8 إلى 15 ميكرومتر مع تجانس سمك أفضل من الطلاء الكهربائي ولا يوجد خطر التقصف بالهيدروجين. مناسب للنهاية الملولبة ورأس براغي الكتف حيث تكون الحماية من التآكل أمرًا مهمًا، ولكن يجب أن يكون مخفيًا عن سطح محمل الكتف في التطبيقات الدقيقة - أو يجب أن يكون الكتف مطحونًا حتى البعد النهائي بعد الطلاء.
• الفولاذ المقاوم للصدأ السلبي: بالنسبة للبراغي الكتفية المنتجة من الفولاذ المقاوم للصدأ 303 أو 304 أو 440C، يزيل التخميل الحديد الحر من السطح دون أي تأثير على الأبعاد، مما يزيد من مقاومة المادة الأصلية للتآكل. الاختيار الصحيح لمعالجة الأغذية وتصنيع الأدوية وبيئات الأدوات الساحلية أو البحرية حيث تكون المادة الأساسية مقاومة للصدأ بالفعل.

باعتبارها موردًا لمثبتات الفولاذ الكربوني وشركة مثبتات من الفولاذ المقاوم للصدأ، تحدد شركة Shanghai Soverchannel Industrial Co., Ltd. المعالجات السطحية كجزء متكامل من حزمة تصميم لولب الكتف بدلاً من اعتبارها فكرة لاحقة. بالنسبة للعملاء الذين يقومون بالتوريد إلى الأسواق الخارجية حيث تختلف معايير تجميع المعدات، تقوم الشركة بتوثيق قطر الكتف المطلي مع إمكانية تتبع الأبعاد الكاملة، بحيث يمكن للقائمين بالتركيب التحقق من التوافق المناسب قبل التجميع بدلاً من اكتشاف مشاكل التداخل على أرضية الإنتاج.
