الترباس ذو الرأس السداسي: المعايير والمواد والدرجات والتطبيقات الصناعية

التقط مسمارًا سداسي الرأس وأنت تحمل المثبت الصناعي الأكثر انتشارًا على وجه الأرض. الإطارات الفولاذية، وكتل المحركات، وهياكل السفن، وأسطح الجسور - يظهر نفس المظهر الجانبي السداسي في كل مكان، مشدودًا بنفس فئة الأدوات، وموثوقًا به مع الأحمال التي من شأنها تدمير التوصيلات الأقل. وهذا الوجود في كل مكان ليس من قبيل الصدفة. إنها نتيجة للهندسة التي تجمع المزايا الميكانيكية الحقيقية في شكل مدمج وموحد. لكن الوجود في كل مكان يولد أيضًا الرضا عن النفس: فالمهندسون والمشترون الذين يتعاملون مع جميع البراغي ذات الرأس السداسي على أنها قابلة للتبديل ينتهي بهم الأمر بشكل روتيني إلى استخدام أدوات تثبيت خاطئة في المفاصل الحرجة، وفشل التآكل في التجميعات الخارجية، وعدم تطابق الأبعاد الذي يؤدي إلى إبطاء التثبيت. يعمل هذا الدليل من خلال الأبعاد الخمسة التي تحدد فعليًا ما إذا كان المسمار ذو الرأس السداسي سيعمل - النظام القياسي، والمواد، والدرجة، ومعالجة السطح، وملاءمة التطبيق - حتى تتمكن من الاختيار بثقة بدلاً من العادة.

ما الذي يجعل المسمار ذو الرأس السداسي مختلفًا عن أدوات التثبيت الأخرى؟

يوفر الرأس السداسي ستة أسطح تحمل مسطحة لمفتاح الربط أو المقبس. تسمح هذه الهندسة بتطبيق عزم دوران عالي دون انزلاق الأداة، ويتم ذلك باستخدام الأدوات التي تمتلكها بالفعل كل ورشة عمل وطاقم ميداني وخط تجميع. يتطلب مفتاح Allen مقبسًا غائرًا؛ تتطلب بتة Torx ملف تعريف نجمة مطابقًا. يعمل الرأس السداسي مع مفاتيح الربط ذات النهاية المفتوحة، ومفاتيح الربط الصندوقية، ومآخذ السقاطة، ومحركات الصدمات - إن مخزون الأدوات عالمي بشكل فعال.

هناك فرق يستحق الحفاظ عليه بين أ الترباس عرافة و أ برغي غطاء سداسي . كلاهما يحمل رأسًا سداسي الجوانب وساقًا ملولبة خارجيًا، ولكن يتم تصنيع البراغي ذات الغطاء السداسي لتحمل أبعاد أكثر إحكامًا وتتضمن وجه غسالة أسفل الرأس. من الناحية العملية، تعد البراغي السداسية هي الخيار السائد للمجموعات الهيكلية والبناءية حيث يوفر الجوز خيط التزاوج؛ تُفضل البراغي ذات الغطاء السداسي في تطبيقات الآلات الدقيقة حيث يتم ربط أدوات التثبيت مباشرة في تجويف ملولب. عندما تقول ورقة المواصفات "مسمار الرأس السداسي"، فإنها تشير دائمًا تقريبًا إلى الفئة الأوسع - ولكن تأكيد فئة التسامح قبل الطلب يمنع حدوث مشكلات في الملاءمة النهائية.

تمييز آخر: مسامير سداسية خارجية للتطبيقات الصناعية يتم تشغيلها من خارج الرأس، على عكس براغي غطاء رأس المقبس حيث يكون محرك الأقراص داخليًا. وهذا مهم في أي تجميع حيث تكون مساحة الوصول محدودة ولكن مشاركة الأداة من الجانب ممكنة - والهياكل الفولاذية والإطارات الفرعية للسيارات هي أوضح الأمثلة.

الأنظمة القياسية: مقارنة DIN وISO وASME

تحكم ثلاث عائلات قياسية الغالبية العظمى من البراغي ذات الرأس السداسي في سلاسل التوريد العالمية. لا يعد الاختيار بينهما قرارًا جماليًا - فهو يؤثر على حجم مفتاح الربط، ودرجة الخيط، وفئة التسامح، وقابلية التبادل عبر الحدود.

يتداخل نظاما DIN وISO بشكل كبير في الشكل الهندسي، لكنهما ليسا متطابقين. مثال عملي: تم تصميم مسمار M10 تحت DIN 933 لمفتاح ربط مقاس 17 مم، بينما يستخدم نفس الحجم الاسمي وفقًا للمعيار ISO 4017 مفتاح ربط مقاس 16 مم. لا يعد هذا الاختلاف الذي يبلغ ملليمترًا واحدًا غير ذي صلة في ورشة عمل بها مجموعة كاملة من مفاتيح الربط - ولكنه قد يتسبب في تأخير التثبيت في موقع عمل كبير حيث يتم توحيد مخزون الأدوات. بالنسبة للمشتريات الدولية، يعد تحديد ISO هو الخيار الافتراضي الأكثر أمانًا، لأنه يشير بوضوح إلى توقعات قابلية التشغيل البيني للموردين في أي بلد.

يستخدم نظام ASME أقطار اسمية قائمة على البوصة وإما ملفات تعريف الخيوط الوطنية الموحدة (UNC) أو الخيوط الدقيقة (UNF). في البناء في أمريكا الشمالية وخاصة في عمليات ربط شفة النفط والغاز - حيث تتقاطع درجات المواد ASTM مع معايير الأبعاد ASME - يظل هذا النظام هو النظام الافتراضي. يجب على المشترين الذين يستوردون من الصين لمشاريع أمريكا الشمالية أن يشيروا صراحةً إلى ASME B18.2.1 في طلبات الشراء، نظرًا لأن المصنعين الصينيين يستخدمون المتري DIN/ISO بشكل افتراضي ما لم يُطلب خلاف ذلك.

اختيار درجة المواد والقوة

المادة والدرجة هما قراران منفصلان يضاعفان بعضهما البعض. تحدد المادة مقاومة التآكل الأساسية والتركيب العنصري؛ تحدد الدرجة (والمعالجة الحرارية المرتبطة بها) سقف الأداء الميكانيكي. يعد اختيار التركيبة الخاطئة في أي من الاتجاهين - الإفراط في التحديد يضيف تكلفة غير ضرورية، والنقص في التحديد يؤدي إلى مخاطر الفشل - هو أحد أخطاء الشراء الأكثر شيوعًا في التثبيت الصناعي.

فولاذ كربوني درجة 8.8 يغطي غالبية حالات الاستخدام الصناعي. فهو يوفر قوة شد تصل إلى 800 ميجا باسكال مع ليونة كافية، كما أنه من السهل الحصول عليه من مصدر عالمي، ويحمل تكلفة يمكن التنبؤ بها. تدخل الدرجة 10.9 في الصورة حيث يلزم تحميل مسبق أعلى في المفصل المدمج - تعد مكونات تعليق السيارات وأغطية علبة التروس من الأمثلة النموذجية. الدرجة 12.9 محجوزة للتطبيقات بالغة الأهمية وعالية الضغط؛ ليونتها المنخفضة مقارنة بـ 8.8 تعني أنها أكثر حساسية لعزم دوران التثبيت غير المناسب، لذلك تتطلب ضوابط تجميع أكثر صرامة.

درجات الفولاذ المقاوم للصدأ تتاجر بقوة الشد لمقاومة التآكل. A4-80 (316 غير قابل للصدأ) يصل إلى 800 ميجا باسكال - أي ما يعادل 8.8 من الفولاذ الكربوني - ولكنه يحافظ على هذا الأداء إلى أجل غير مسمى في البيئات الغنية بالكلوريد حيث يتآكل مسمار الفولاذ الكربوني المطلي بالزنك من خلال طلاءه في غضون أشهر. في البناء البحري والساحلي، فإن حساب التكلفة على المدى الطويل يفضل دائمًا الفولاذ المقاوم للصدأ على الاستبدال المتكرر لمثبتات الفولاذ الكربوني.

خيارات المعالجة السطحية ومتى يتم استخدامها

المعالجة السطحية هي طبقة الدفاع البيئي للمسمار السداسي. حتى النوع الصحيح من الفولاذ سوف يتآكل قبل الأوان إذا كانت حماية السطح غير متوافقة مع بيئة التشغيل. المفاضلة الأساسية هي بين سمك الطلاء (الذي يؤثر على ملاءمة الأبعاد)، وأداء التآكل، والتكلفة.

• الزنك المطلي (الزنك اللامع / BZP) — المعالجة التجارية القياسية للتطبيقات الداخلية أو المحمية. عادة 5-12 ميكرومتر. فعالة من حيث التكلفة ومتوفرة على نطاق واسع، ولكنها توفر حماية محدودة في البيئات الرطبة أو الخارجية. مناسب للمسامير من الدرجة 8.8 في الهياكل الفولاذية المغطاة والآلات العامة.
• الجلفنة بالغمس الساخن (HDG) — يتم تطبيق الزنك عن طريق الغمر، مما ينتج عنه طبقة بسمك 45-85 ميكرومتر ترتبط بالصلب معدنيًا. يوفر حماية خارجية متينة لعقود من الزمن. يتطلب الطلاء السميك السماح بتسامح الخيط (عادةً فئة 6AZ/6H) للحفاظ على ملاءمته مع الصواميل القياسية. تستخدم على نطاق واسع في البناء والبنية التحتية والمعدات الزراعية.
• أكسيد أسود - طلاء تحويل يوفر مقاومة خفيفة للتآكل ويقلل من انعكاس الضوء. يستخدم بشكل أساسي في التصميمات الداخلية للسيارات والأدوات حيث تكون الجماليات أكثر أهمية من الحماية من التآكل على المدى الطويل. يتم تطبيقه دائمًا باستخدام الزيت التكميلي أو الشمع.
• داكروميت / جيوميت - طلاء من الألومنيوم والزنك ذو أساس مائي يتم تطبيقه بسمك 8-12 ميكرومتر، مما يوفر مقاومة للتآكل مماثلة للجلفنة بالغمس الساخن بجزء صغير من السمك. لا يؤثر على ملاءمة الخيط، مما يجعله المعالجة السطحية المفضلة للمسامير عالية الجودة (10.9، 12.9) حيث يكون تأثير أبعاد HDG غير مقبول. محدد على نطاق واسع في طاقة السيارات وطاقة الرياح.

للحصول على تفاصيل أكثر تفصيلاً لاختيار الطلاء حسب البيئة والركيزة، فإن أنواع معالجة سطح الترباس ودليل الاختيار يغطي كل خيار مقابل ظروف تشغيل محددة. زوج واحد يجب تجنبه: الجلفنة بالغمس الساخن على مسامير من الدرجة 12.9. تؤدي عملية التخليل قبل الجلفنة إلى خطر التقصف الهيدروجيني في الفولاذ عالي القوة، وهو مزيج تسبب في حدوث أعطال ميدانية موثقة في الوصلات الحاملة.

عندما تكون هناك حاجة إلى أقصى قدر من مقاومة الاهتزاز إلى جانب الحماية من التآكل، مسامير شفة سداسية للبيئات عالية الاهتزاز دمج شفة توزيع الحمل مباشرة في هندسة الرأس، مما يقلل الاعتماد على الغسالات المعالجة السطحية التي يمكن أن تتحلل بمرور الوقت.

تطبيقات الصناعة: البناء والسيارات والبحرية والآلات

تخدم نفس هندسة التثبيت الأساسية متطلبات مختلفة جذريًا عبر الصناعات. إن فهم ما يتطلبه كل قطاع يمنع حدوث أخطاء في المواصفات عندما يقوم فريق المشتريات بالبحث عن مصادر لأنواع متعددة من المشاريع في وقت واحد.

البناء والبنية التحتية المدنية تستهلك أكبر حجم من البراغي ذات الرأس السداسي على مستوى العالم. تخضع التوصيلات الفولاذية الإنشائية في المباني والجسور والأبراج لمعايير ASTM F3125 (التي تشمل الدرجات السابقة A325 وA490) في أمريكا الشمالية، أو EN 14399 في أوروبا. هذه ليست براغي سداسية عامة - فقد تم تصنيعها واختبارها كمثبتات هيكلية مع حمل إثبات موثق ومتطلبات غسالة صلبة. يستخدم قطاع البناء أيضًا كميات كبيرة من البراغي السداسية القياسية من الدرجة 8.8 للتوصيلات الثانوية، والقوالب، وتركيب المعدات حيث لا تكون مواصفات البراغي الهيكلية مطلوبة.

تجميع السيارات يحدد مسامير الرأس السداسية على مستوى المكونات - تحمل جميع حوامل المحرك، وإطارات التعليق الفرعية، وأغطية ناقل الحركة، وحاملات مساميك الفرامل مواصفات عزم دوران دقيقة تفترض درجة مسمار معروفة ومعالجة سطحية. الدرجة 10.9 هي الخيار السائد لمجموعة نقل الحركة ومفاصل الهيكل. يُفضل طلاء داكروميت على نطاق واسع لأنه يحافظ على دقة الأبعاد، ويقاوم التدوير الحراري للبيئات السفلية، ويتجنب خطر التقصف الهيدروجيني المرتبط بالطلاء الكهربائي على الفولاذ عالي القوة.

التطبيقات البحرية والبحرية فرض متطلبات التآكل الأكثر عدوانية. رذاذ الملح، والرطوبة الثابتة، والقاذورات البيولوجية تهاجم الفولاذ الكربوني بسرعة. A4-80 غير القابل للصدأ (درجة 316) هي المواصفات القياسية لأجهزة السطح المكشوفة، وحواف الأنابيب، وتركيبات الهيكل. بالنسبة للتطبيقات تحت سطح البحر أو تلك التي تتضمن تلامسًا معدنيًا مختلفًا، قد تكون هناك حاجة إلى سبائك غير قابلة للصدأ أو غريبة - ولكن بالنسبة لغالبية الأعمال البحرية فوق خط الماء، فإن البراغي ذات الرأس السداسي مقاس A4-80 ذات اللمسة النهائية الخاملة توفر عمر الخدمة اللازم دون تكلفة مفرطة.

الآلات الصناعية يغطي أوسع مجموعة من المتطلبات. تستخدم إطارات التصنيع والمعدات العامة درجة 8.8 مع طلاء الزنك. تستفيد التجميعات ذات الدورة العالية أو الاهتزازات العالية - الضواغط، والمراوح، وأغطية المضخات - من المتغيرات ذات الحواف أو أزواج الصواميل ذات عزم الدوران السائدة لمقاومة التفكيك الذاتي. قد تتطلب المعدات الدقيقة الدرجة 12.9 لتحقيق قوة التثبيت المطلوبة في وصلة ذات طول تعشيق محدود للمسمار.

العوامل الرئيسية للمشتريات والتحقق من الجودة

لا يمكن الاعتماد على مسمار الرأس السداسي إلا بنفس موثوقية العملية التي أنتجته. إن المصادر التي تعتمد على الأسعار والتي تتخطى التوثيق تخلق فجوات في إمكانية التتبع - وفي الصناعات التي يتحمل فيها فشل أدوات التثبيت المسؤولية، فإن الفجوات في مسار الورق تمثل مشكلة مثل الفجوات في المعدن نفسه.

يجب أن تصاحب أي طلبية أدوات تثبيت صناعية ثلاث وثائق: أ تقرير اختبار المواد (MTR) تأكيد التركيب الكيميائي ونتائج الاختبار الميكانيكي لمجموعة الإنتاج؛ أ تقرير فحص الأبعاد التحقق من هندسة الرأس، وشكل الخيط، وتفاوتات الطول؛ والشركة المصنعة شهادة الأيزو 9001:2015 مما يؤكد أن نظام إدارة الجودة الذي أنتج البرغي تم تدقيقه وتحديثه. ولا ينبغي للموردين الذين لا يستطيعون توفير هذه العناصر الثلاثة عند الطلب أن يكونوا في سلسلة التوريد للتطبيقات المهمة.

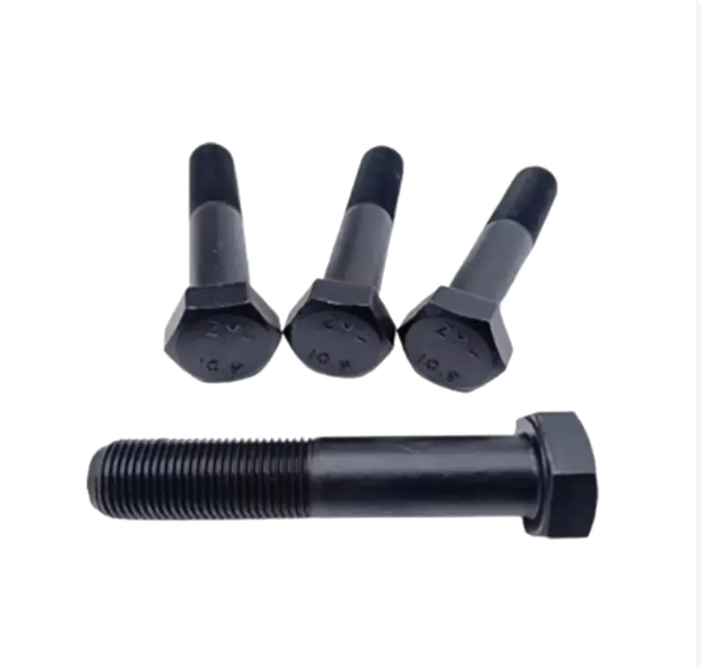

توفر علامات الرأس فحصًا بصريًا سريعًا. على البراغي المترية، يتم ختم الدرجة (8.8، 10.9، 12.9) على الجزء العلوي من الرأس، بالإضافة إلى علامة تعريف الشركة المصنعة. على البراغي الإمبراطورية، تتم الإشارة إلى درجات SAE بخطوط شعاعية: الدرجة 5 تظهر ثلاثة خطوط، والصف 8 يظهر ستة خطوط. يعد عدم وجود علامة على الترباس المباع على أنه من الدرجة 8 أو 10.9 عيبًا غير مؤهل - وهذا يعني إما أن الترباس لم يتم تصنيعه للدرجة، أو أن عملية وضع العلامات فشلت في مراقبة الجودة.

تحديد فئة الخيط في أوامر الشراء هي التفاصيل التي تفصل بين المشترين ذوي الخبرة والمبتدئين. مؤشرات الترابط المترية ISO هي فئتي التسامح 6g (خارجي) و6H (داخلي) للاستخدام للأغراض العامة. تتوفر فئات أكثر صرامة (4g/4H أو 5g/5H) للملاءمة الدقيقة ولكنها تضيف تكلفة وتطيل المهلة الزمنية. تُستخدم أحيانًا الفئات الأكثر مرونة (8 جم) في البراغي المجلفنة بالغمس الساخن لاستيعاب سمك الطلاء - ولكن يجب إقرانها بالجوز الكبير الحجم المقابل لضمان التعشيق المناسب.

وأخيرا، فإن قرارات الاقتران مهمة. ال دليل إقران المكسرات والغسالات يغطي المبدأ القائل بأن الغسالات وغسالات القفل والصواميل يجب أن تتطابق مع درجة ونهاية الترباس المصاحب لها. يؤدي تثبيت مسمار من الدرجة 8 بجوز من الدرجة 2 إلى إنشاء نقطة ضعف عند خيوط الصمولة؛ يؤدي خلط البراغي المطلية بالزنك مع الصواميل غير المطلية إلى تسريع التآكل الجلفاني في الواجهة المشتركة. تعمل مجموعة التثبيت كنظام - كل مكون في هذا النظام يستحق نفس المواصفات المطبقة على المسمار نفسه.
