الدليل الكامل للقضبان الملولبة بالكامل: المواصفات والمواد والتطبيقات الصناعية

ما هو قضيب الخيوط بالكامل؟

A قضيب مترابطة بالكامل - يُسمى أيضًا قضيبًا كامل الخيوط، أو مسمارًا ملولبًا، أو قضيبًا ملولبًا بشكل مستمر - وهو عبارة عن أداة تثبيت معدنية مستقيمة ذات خيوط حلزونية تمتد على طولها بالكامل، من طرف إلى آخر، دون أي قسم أملس للساق. يميزه ملف تعريف الخيط غير المنقطع عن البراغي القياسية أو المسامير الملولبة جزئيًا، مما يمنح المهندسين مرونة كاملة في قطع القضيب إلى أي طول مطلوب مع الحفاظ على مشاركة الخيط الكاملة في كل نقطة.

على عكس البراغي التقليدية التي يتم تصنيعها بأطوال ثابتة برأس محدد، تكون القضبان الملولبة بالكامل مقطوعة الرأس ومصممة للعمل مع الصواميل أو القارنات أو ألواح التثبيت المطبقة في أي موضع على طول القضيب. وهذا يجعلها لا غنى عنها عندما يكون هناك حاجة إلى تثبيت أو تعليق أو شد قابل للتعديل عبر مسافات متغيرة.

مواصفات الأبعاد ومعايير الخيط

يتم إنتاج قضبان ملولبة بالكامل عبر مجموعة واسعة من الأقطار والأطوال، والتي تحكمها معايير معترف بها دوليًا. يعد فهم المواصفات الصحيحة أمرًا بالغ الأهمية لحسابات التحميل والتوافق مع الأجهزة المطابقة.

القطر المشترك ونطاقات الطول

تتراوح الأحجام المترية القياسية من M6 إلى M64، بينما تمتد الأحجام الإمبراطورية (UNC/UNF) عادةً من 1/4 بوصة إلى 2 بوصة في القطر. تعد أطوال المخزون التي تبلغ 1 م و2 م و3 م هي الأكثر شيوعًا، على الرغم من أن الأطوال المقطوعة حسب الطلب متاحة على نطاق واسع للمتطلبات الخاصة بالمشروع.

طبقات الملعب والتسامح

بالنسبة للقضبان المترية، تعد الخيوط ذات الخطوة الخشنة (على سبيل المثال، M12×1.75) هي الخيار الافتراضي للاستخدام الهيكلي العام، في حين توفر الخيوط ذات الخطوة الدقيقة (على سبيل المثال، M12×1.25) مقاومة أفضل لتخفيف الاهتزاز في البيئات الديناميكية. تمثل فئات التسامح 6g (خارجي) و6H (داخلي) الملاءمة التجارية القياسية. بالنسبة للتطبيقات الدقيقة أو الفضائية، تم تحديد تفاوتات أكثر إحكامًا تبلغ 4 ساعات/4 ساعات لتقليل تشغيل الخيط وضمان نقل الحمل بدقة.

خيارات المواد واختيار الصف

يحدد اختيار المواد بشكل مباشر قوة الشد، ومقاومة التآكل، ودرجة حرارة الخدمة للقضيب الملولب بالكامل. إن اختيار الدرجة الصحيحة يمنع الفشل المبكر في الخدمة ويضمن السلامة الهيكلية على المدى الطويل.

الكربون الصلب وسبائك الصلب

توفر القضبان الفولاذية منخفضة الكربون (الدرجة 2 / DIN 4.6) الحد الأدنى من قوة الشد 400 ميجا باسكال وتناسب تطبيقات التثبيت الداخلية الخفيفة. تعمل درجات الكربون المتوسط مثل ASTM A307 وSAE Grade 5 (DIN 8.8) على رفع قوة الشد إلى حوالي 830 ميجا باسكال مما يجعلها مناسبة للاتصالات الفولاذية الإنشائية. قضبان فولاذية من سبائك عالية القوة - درجة B7 (ASTM A193) أو DIN 10.9 - تحقق قوة شد تتجاوز 1000 ميجا باسكال وهي مخصصة لأوعية الضغط، والمفاصل ذات الحواف، والمثبتات الهيكلية الثقيلة حيث يكون اتساق حمل الدليل أمرًا بالغ الأهمية.

الفولاذ المقاوم للصدأ

الفولاذ المقاوم للصدأ الأوستنيتي - في المقام الأول A2 (304) وA4 (316) - هو الاختيار القياسي للبيئات المسببة للتآكل. توفر القضبان A4-70 قوة شد لا تقل عن 700 ميجا باسكال إلى جانب مقاومة ممتازة للتنقر الناجم عن الكلوريد، مما يجعلها الخيار المفضل للمنشآت البحرية والساحلية وتجهيز الأغذية والمنشآت الكيميائية. توفر الدرجات المزدوجة مثل 2205 قوة أعلى (~ 900 ميجا باسكال) ومقاومة فائقة للتآكل مقارنة بالمعيار 316.

مواد متخصصة أخرى

• النحاس (C36000): تستخدم في التركيبات الكهربائية والسباكة للتوصيل الجيد ومقاومة التآكل في أنظمة المياه.
• التيتانيوم الصف 5 (Ti-6Al-4V): نسبة قوة إلى وزن عالية للغاية مع مقاومة رائعة للتآكل، مخصصة لهياكل الطيران والفضاء الطبي.
• الألياف الزجاجية / GFRP: قضبان ملولبة غير موصلة وغير مغناطيسية للمفاتيح الكهربائية، ومرافق التصوير بالرنين المغناطيسي، والخزانات الكيميائية حيث يحظر استخدام المثبتات المعدنية.

المعالجات السطحية والطلاءات الواقية

تتطلب القضبان الملولبة بالكامل من الفولاذ الكربوني حماية السطح لمنع التآكل أثناء الخدمة. يعتمد اختيار الطلاء الصحيح على التعرض البيئي، ودرجة حرارة التشغيل، وما إذا كان سيتم دمج القضيب في الخرسانة أو تعرضه للمواد الكيميائية.

• الطلاء الكهربائي بالزنك (الزنك اللامع): يوفر 5-8 ميكرومتر من الزنك للبيئات الداخلية المعتدلة؛ مناسبة للأثاث وأقواس التدفئة والتهوية وتكييف الهواء وأنظمة الرفوف.
• الجلفنة بالغمس الساخن (HDG): يحتوي على 45-85 ميكرومتر من الزنك، مما يوفر حماية قوية للتطبيقات الخارجية وتحت الأرض والتطبيقات الخرسانية. يتوافق مع ASTM A153 / ISO 1461.
• الجلفنة الميكانيكية: بديل للعملية الباردة ينتج طلاءات موحدة على قضبان عالية القوة حيث يشكل تقصف الهيدروجين الناتج عن الطلاء الكهربائي مصدر قلق (عادةً الدرجة B7 وما فوق).
• طلاء داكروميت / هندسي: طلاء رقائق الزنك الخالي من الكروم يوفر مقاومة لرذاذ الملح تتجاوز 1000 ساعة - مفضل في الأعمال الإنشائية للسيارات والبحرية.
• طلاء PTFE (تفلون): يقلل من احتكاك الخيوط ويمنع الانتفاخ في التجميعات المصنوعة من الفولاذ المقاوم للصدأ، مما يسهل تطبيق عزم الدوران المتسق.

التطبيقات الصناعية عبر القطاعات الرئيسية

إن تعدد استخدامات القضبان الملولبة بالكامل يجعلها واحدة من أكثر أدوات التثبيت المحددة على نطاق واسع في الهندسة الصناعية وهندسة البناء. إن قدرتها على القطع في الموقع وتعديلها باستخدام الصواميل القياسية تلغي الحاجة إلى تخزين العشرات من أطوال البراغي المنفصلة.

البناء الإنشائي والهندسة المدنية

في تأطير الصلب الهيكلي، مسامير التثبيت مصنوعة من قضبان ملولبة بالكامل (عادةً ASTM F1554 Grade 36 أو Grade 55) يتم صبها في أسس خرسانية لتأمين ألواح قاعدة العمود وقواعد الآلات والألواح الجاهزة. يسمح التكوين الشامل للخيوط بتعديل طول الطرف البارز بعد وضع الخرسانة عن طريق القطع أو عن طريق تحديد موضع الجوز. تعتمد أنظمة التدعيم الزلزالية للأسقف المعلقة والأنابيب ومجاري الهواء بشكل كبير على شماعات القضبان الملولبة جنبًا إلى جنب مع مشابك الحزم وصواميل التوصيل السداسية لتحقيق تدعيم التأرجح المتوافق مع التعليمات البرمجية وفقًا لمتطلبات NFPA 13 وIBC.

الصناعات الميكانيكية والعملياتية

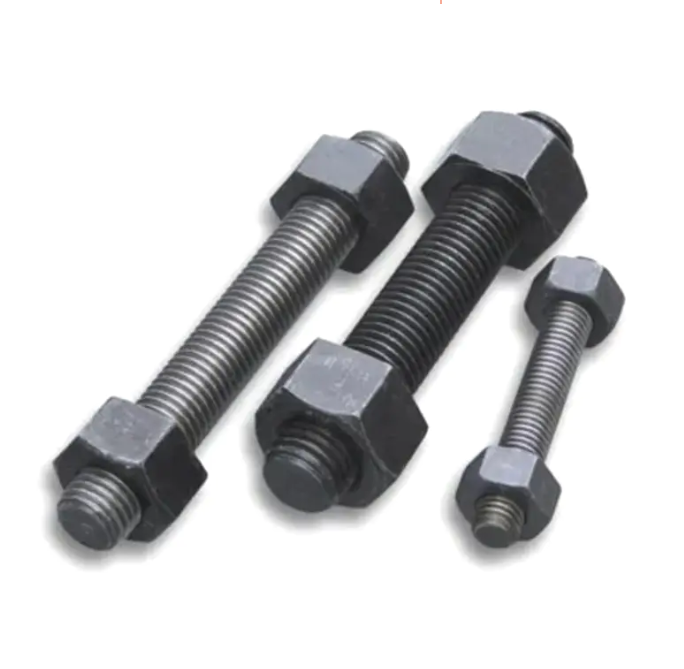

تستخدم مجموعات الفلنجة عالية الضغط في مصافي النفط ومصانع البتروكيماويات مسامير تثبيت B7 - وهي شكل من أشكال القضبان الملولبة بالكامل - جنبًا إلى جنب مع صواميل سداسية ثقيلة B2H لتحقيق إحكام مانع للتسرب على وصلات الفلنجة ASME B16.5 وB16.47. يمكن أن تصل درجات حرارة التشغيل إلى 450 درجة مئوية، حيث يحافظ محتوى سبائك الكروم والموليبدينوم في مادة B7 على قوة الخضوع التي قد يفقدها الفولاذ الكربوني العادي تمامًا. في قطاع توليد الطاقة، يتم استخدام قضبان M72 وM80 لشد مسامير غلاف التوربينات باستخدام شدادات هيدروليكية، مما يضمن ضغطًا متساويًا للحشية عبر محيط وجه الحافة بالكامل.

تركيب الأنظمة الكهربائية والميكانيكية

يستخدم مقاولو الهندسة الكهربائية والميكانيكية (الميكانيكية والكهربائية والسباكة) قضبان ملولبة مقاس 3/8 بوصة و1/2 بوصة على نطاق واسع لتعليق رفوف القنوات وصواني الكابلات وممرات الأنابيب من الأعضاء الهيكلية. يتم قطع القضيب إلى طول القطر المطلوب ويتم تزويده بمشابك القناة أو أشرطة الأنابيب، مما يوفر حل دعم نظيفًا وقابل للتعديل ومتوافقًا مع التعليمات البرمجية. في غرف المفاتيح الكهربائية والمحولات، تُستخدم قضبان ملولبة من الألياف الزجاجية غير المعدنية لتركيب قضبان التوصيل والعوازل حيث يلزم العزل الكهربائي بين هيكل الدعم والمكونات الحية.

الأثاث وتجهيزات البيع بالتجزئة والهندسة المعمارية

يستخدم التصميم الداخلي المعماري والتجزئة الحديث المكشوف قضبان ملولبة من الفولاذ المقاوم للصدأ كعنصر تصميم متعمد في أنظمة الرفوف، ودرابزين الميزانين، وشد الحواجز الزجاجية، وشبكات السقف المعلق. يخلق المظهر الخطي النظيف للقضيب المقاوم للصدأ المصقول M12 أو M16 A4، جنبًا إلى جنب مع صواميل القبة والغسالات المزخرفة، مظهرًا جماليًا بسيطًا عمليًا من الناحية الهيكلية ومصقولًا بصريًا.

أفضل ممارسات التثبيت وتوجيهات عزم الدوران

يضمن التثبيت الصحيح للقضبان الملولبة بالكامل تحقيق قوة التثبيت المقصودة والحفاظ عليها. هناك عدة نقاط عملية تقلل من خطر انخفاض الشد، أو تجريد الخيوط، أو استرخاء المفاصل:

• عمق مشاركة الموضوع: الحد الأدنى لطول المشاركة هو 1 × القطر الاسمي المطلوب لتحويل الفولاذ إلى فولاذ؛ يوصى بـ 1.5× لتحويل الفولاذ إلى مواد أكثر ليونة مثل الألومنيوم أو الحديد الزهر.
• التشحيم: استخدم مادة تشحيم خيطية أو مركب مضاد للالتصاق - وهو أمر مهم بشكل خاص لمجموعات الفولاذ المقاوم للصدأ لمنع التهيج. يقلل زيت التشحيم من عزم الدوران المطلوب لتحقيق التحميل المسبق المستهدف بنسبة تصل إلى 30%.
• مواصفات عزم الدوران: دائمًا ما يصل عزم الدوران إلى درجة التثبيت والقيمة الخاصة بالحجم. على سبيل المثال، يتطلب قضيب M16 من الدرجة 8.8 حوالي 195 نيوتن متر جافًا و150 نيوتن متر مشحمًا لتحقيق حمل مقاوم بنسبة 75%.
• اختيار اقتران الجوز: عند ربط قسمين من القضبان، استخدم صامولة توصيل كاملة الطول (طول قطر 3× على الأقل) بدلاً من صامولة سداسية قياسية لضمان وجود منطقة تلامس كافية للخيط تحت الحمل.
• مقاومة الاهتزاز: في بيئات التحميل الديناميكية، قم بتكميل الصواميل السداسية القياسية بصواميل قفل من النايلون (ISO 7042)، أو صواميل ذات شفة مسننة، أو لاصق قفل ملولب لمنع الارتخاء.

يؤدي اتباع هذه الممارسات باستمرار إلى تقليل حالات فشل المفاصل، وتبسيط إمكانية الوصول إلى الصيانة في المستقبل، ويضمن أداء درجة القضبان المختارة ذات الخيوط الكاملة حسب سعتها المقدرة طوال عمر التصميم للهيكل أو المعدات.
