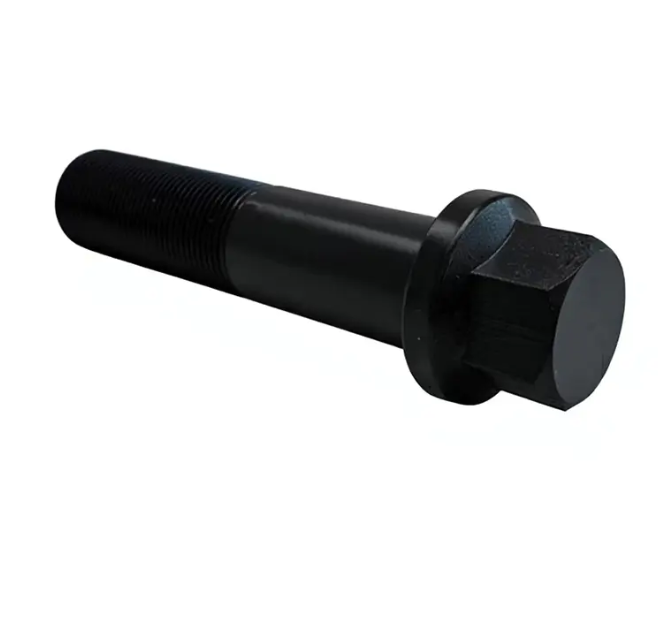

مسامير رأس الأسطوانة: تحليل قوة التثبيت وعزم الدوران والفشل

إن الوظيفة الأساسية لمسمار رأس الأسطوانة ليست مجرد تثبيت الرأس على الكتلة. إنه للحفاظ على قوة تثبيت دقيقة وموحدة عبر كامل سطح ختم حشية الرأس في ظل ظروف التدوير الحراري الشديد، ومسامير ضغط الأسطوانة، وفوارق تمدد المواد. عندما يتم عزمه بشكل صحيح، فإن البرغي يتمدد بشكل مرن إلى حالة من التوتر الهندسي، ويعمل كملف زنبرك عالي القوة يخزن ما يزيد عن 8000 إلى 12000 رطل من قوة التثبيت لكل قفل . تعمل هذه الطاقة المخزنة على ضغط حشية الرأس بشكل كافٍ لإغلاق ضغوط الاحتراق التي يمكن أن تتجاوز 1500 رطل لكل بوصة مربعة في محرك الحث القسري، بينما تقوم في نفس الوقت بإغلاق صالات الزيت عالية الضغط وممرات سائل التبريد التي تعمل بين الرأس والكتلة. لا يمكن للمسمار الذي نتج أو تعب أو تم تركيبه مع تحميل مسبق غير مناسب الحفاظ على هذا الختم عندما يتوسع رأس الأسطوانة والكتلة بمعدلات مختلفة أثناء عملية الإحماء. إن فهم أن مسمار الرأس عبارة عن جهاز تثبيت ديناميكي محمّل بنابض - وليس دبوسًا ملولبًا ثابتًا - هو أساس كل إجراء تركيب وتشخيص صحيح.

عزم الدوران إلى العائد مقابل السحابات القياسية: تمييز أساسي

تنقسم مسامير رأس الأسطوانة إلى فئتين حصريتين، ومعاملة إحداهما مثل الأخرى تؤدي إلى فشل فوري في المحرك. يتم لف البراغي القياسية ضمن نطاقها المرن، مما يعني أنها تعود إلى طولها الأصلي عند فكها ويمكن، في كثير من الحالات، إعادة استخدامها إذا كانت تستوفي معايير فحص الأبعاد. يتم تشديد مسامير عزم الدوران إلى العائد خارج حدودها المرنة في منطقة تشوه البلاستيك حيث تتمدد المادة بشكل دائم ولا تعود إلى طولها الأصلي. يوفر أسلوب TTY قوة تثبيت أكثر اتساقًا لأن منحنى حمل البرغي يتسطح في المنطقة البلاستيكية - تؤدي الاختلافات الصغيرة في زاوية الدوران إلى الحد الأدنى من الاختلاف في حمل المشبك، مما يجعل العملية أكثر تكرارًا على خط التجميع. المقايضة التي لا رجعة فيها هي أن مسمار TTY قد تم تمديده إلى ما بعد نقطة العائد الخاصة به و يجب ألا يتم إعادة استخدامها أبدًا . سيؤدي تسلسل عزم الدوران الثاني على الترباس الناتج إلى دفعه إلى مزيد من التشوه البلاستيكي حتى يفشل في العنق، وغالبًا ما ينقطع أثناء عزم الدوران النهائي، أو ما هو أسوأ من ذلك، بعد أيام من عودة المحرك إلى الخدمة.

تحديد مسامير TTY حسب المواصفات

يوفر دليل خدمة الشركة المصنعة تصنيفًا نهائيًا، لكن المؤشرات المادية تتضمن مواصفات عزم الدوران التي تسرد قيمة عزم الدوران الأولية متبوعة بـ الخطوة النهائية المستندة إلى الزاوية مثل 90 درجة أو 180 درجة . تعتبر مواصفات الزاوية هذه، وليس رقم عزم الدوران النهائي، هي السمة المميزة لإجراء TTY لأن المسمار يتم تحويله دورة مقاسة إلى المنطقة البلاستيكية الخاصة به. يتم تحديد البراغي القياسية القابلة لإعادة الاستخدام بقيمة عزم الدوران النهائية بالنيوتن متر أو رطل القدم، بدون خطوة زاوية، أو بخطوة زاوية تظل ضمن النطاق المرن ويُشار إليها بوضوح على أنها قابلة لإعادة الاستخدام في أدبيات الخدمة.

تسلسل عزم الدوران وهندسة التثبيت المتساوي

إن تسلسل التضييق الموجود في كل رأس أسطوانة ليس اقتراحًا، بل هو خريطة توزيع الضغط. رؤوس الأسطوانات ليست قاسية إلى ما لا نهاية؛ إنهم يثنون البوصات الصغيرة تحت شد الترباس. إذا تم ربط البراغي من طرف إلى آخر، فإن الرأس يلتف إلى شكل إسفيني طفيف، مما يركز قوة التثبيت في الزاوية الأخيرة المشدودة ويترك نهاية البداية مضغوطة بشكل أقل. ال نمط حلزوني يبدأ من المركز ويعمل للخارج بخطوات عزم دوران متزايدة يسحب الرأس تدريجيًا إلى الأسفل بشكل متساوٍ، مما يسمح للحشية بالضغط بشكل موحد واستقرار الرأس بالتوازي مع سطح الكتلة. يتضمن الإجراء النموذجي من ثلاث إلى خمس تمريرات تدريجية لعزم الدوران: تمريرة أولية لعزم دوران منخفض لتثبيت جميع المثبتات، وتمريرات متوسطة عند قيم عزم الدوران المتزايدة، وتمريرة زاوية نهائية لمثبتات TTY. يؤدي تخطي الخطوات أو خطوات التثبيت إلى وضع الحشية تحت ضغط غير متساوٍ أثناء مرحلة التكسير الأولية الحرجة، وقد لا يكشف عدم تناسق الختم الناتج عن نفسه حتى يصل المحرك إلى درجة حرارة التشغيل وتفسح حلقة النار المحملة بشكل غير متساو الطريق.

حالة الخيط وخداع مفتاح عزم الدوران

يقيس مفتاح عزم الدوران الاحتكاك وليس قوة التثبيت. من عزم الدوران المطبق على مسمار الرأس، ما يقرب من 50% يتغلب على الاحتكاك تحت رأس المزلاج، و40% يتغلب على احتكاك الخيط، و10% إلى 15% فقط يولد فعليًا التحميل المسبق للتثبيت . إذا كانت الخيوط الموجودة في الكتلة متآكلة أو متسخة أو تالفة، فإن مفتاح عزم الدوران ينقر على القيمة المحددة بينما ينخفض ​​امتداد المسمار الفعلي - وبالتالي قوة التثبيت - بشكل كبير. قد يؤدي عزم الترباس وفقًا للمواصفات على الخيوط المتسخة إلى توفير أقل من نصف قوة التثبيت المصممة، في حين أن نفس عزم الدوران على الخيوط المشحمة بمركب غير معتمد يمكن أن يؤدي إلى الإفراط في تمديد البرغي بما يتجاوز العائد. ولهذا السبب تتضمن كل مواصفات الشركة المصنعة متطلبات حالة الخيط: تنظيف، ومطاردة الخيوط بصنبور سفلي إذا لزم الأمر، واستخدام مادة التشحيم المحددة فقط - سواء كان ذلك زيت محرك نظيف، أو تشحيم تجميع محدد، أو خيوط جافة. يغير نوع مادة التشحيم معامل الاحتكاك، وتم تطوير مواصفات عزم الدوران لهذا المعامل المحدد. إن استبدال مجموعة تشحيم الموليبدينوم-ثاني كبريتيد على الخيوط المخصصة لزيت المحرك يمكن أن يقلل الاحتكاك بشكل كبير بحيث يستسلم المسمار قبل الوصول إلى عزم الدوران المستهدف.

أوضاع الفشل الشائعة وأسبابها الجذرية

نادرًا ما تكون أعطال مسامير رأس الأسطوانة عفوية، فهي تتبع أنماطًا يمكن التنبؤ بها لأسباب محددة. إن فهم هذه الأنماط يسمح للفني بتشخيص الفشل بدلاً من مجرد استبدال الترباس والأمل في عدم تكرار المشكلة.

كسر العنق تحت رأس الترباس

لقد تم زيادة عزم الدوران الذي ينغلق عند تقاطع الساق وشفة الرأس، إما من خلال إعادة استخدام مسمار TTY، أو تطبيق غير صحيح لمواصفات عزم الدوران، أو عدم تطابق تشحيم الخيط. يظهر سطح الكسر عادةً أ فشل الدكتايل الكلاسيكي في الكوب والمخروط مع تقليل العنق بشكل واضح على قطر الساق. الإصلاح إجرائي: مسامير جديدة، ومواصفات عزم الدوران التي تم التحقق منها، وإعداد الخيط الصحيح.

فشل التعب في منتصف الساق

لقد فشل الترباس الذي ينكسر في القسم الملولب أو منتصف الساق بسطح كسر مسطح ومميز على الشاطئ بسبب التعب الدوري. يشير هذا إلى أن البرغي لم يحقق التحميل المسبق الكافي لإبقاء المفصل مغلقًا تحت ضغط الأسطوانة. تقوم كل دورة احتراق برفع الرأس بعيدًا قليلًا عن الكتلة، وتحميل المزلاج بشكل دوري حتى يتشقق. السبب الجذري هو انخفاض عزم الدوران المزمن، غالبًا بسبب الخيوط المتسخة، أو مفتاح عزم الدوران الفاشل، أو إعادة استخدام مسمار TTY الممتد .

تقصف الهيدروجين

تكون أدوات التثبيت عالية القوة التي تزيد صلابة HRC عن 36 تقريبًا عرضة للتقصف الهيدروجيني، حيث ينتشر الهيدروجين الذري في بنية الحبوب الفولاذية ويسبب كسرًا هشًا بين الحبيبات. يحدث الفشل في كثير من الأحيان بعد ساعات أو أيام من التثبيت، مع تثبيت المسمار في وضع السكون . المصدر عادة ما يكون التعرض للمواد الكيميائية الحمضية أثناء التصنيع أو التنظيف، أو منتجات الاحتراق الثانوية المسببة للتآكل في خرق حشية الرأس. يظهر سطح الكسر حبيبيًا ومتعدد الحبيبات تحت التكبير، دون تشوه مطاوع بسبب فشل الحمل الزائد.

تحضير التجويف ومخاطر قفل السوائل المخفية

فتحات مسامير الرأس الموجودة في الكتلة عبارة عن تجاويف عمياء يمكنها احتجاز الزيت أو سائل التبريد أو مذيب التنظيف. عندما يتم إدخال مسمار في فتحة مسدودة مملوءة بالسوائل، يصبح السائل محصورًا أسفل المسمار ولا يمكن ضغطه. مع تقدم المزلاج، يتراكم الضغط الهيدروليكي في الحجم المحصور. هذا الضغط يمكن أن يمارس قوة كافية ل قم بتكسير كتلة الحديد الزهر أو الألومنيوم الموجودة في قاعدة التجويف ، وهو فشل كارثي وغير قابل للإصلاح في كثير من الأحيان. الوقاية مطلقة: يجب تنظيف كل فتحة مسمار مسدودة جيدًا بالهواء المضغوط ومذيب مناسب، ثم فحصها باستخدام منظار أو مسبار قبل تركيب المسمار. تعتبر عملية مطاردة الخيط بصنبور قاع متبوعًا بغسل المذيبات وتجفيف الهواء هي الإجراء الأدنى. حتى بضع قطرات من الزيت المتبقي يمكن أن تكسر كتلة عندما يتم دفع المسمار إلى عزم الدوران النهائي. هذه الخطوة ليست اختيارية وهي أحد الأسباب الأكثر شيوعًا لتلف الكتلة أثناء استبدال حشية الرأس.

اختيار المواد ومشكلة معدل التوسع

تقوم المحركات الحديثة بدمج رؤوس الأسطوانات المصنوعة من الألومنيوم مع كتل من الحديد الزهر أو الألومنيوم، مما يؤدي إلى عدم تطابق المواد الذي يجب أن تستوعبه مسامير رأس الأسطوانة. يتمدد الألومنيوم تقريبًا ضعف معدل الحديد الزهر - حوالي 23 × 10 درجة مئوية لكل درجة مئوية مقابل 11 × 10 درجة مئوية . عندما يتم تسخين رأس ألومنيوم على كتلة حديدية من درجة الحرارة المحيطة إلى درجة حرارة التشغيل، فإن الرأس ينمو أكثر من الكتلة، مما يزيد من حمل المشبك على البراغي. يجب أن تكون البراغي مصممة بنطاق تمدد مرن كافٍ لاستيعاب هذا التمدد التفاضلي دون الخضوع. في المحركات التي تحتوي على كتل من الألومنيوم ورؤوس من الألومنيوم، تكون معدلات التمدد متطابقة، لكن معامل الألومنيوم المنخفض يعني أن التجاويف الملولبة تكون أكثر عرضة للتآكل وسحب الخيط. تحدد العديد من محركات كتلة الألومنيوم مسامير عزم الدوران إلى الإنتاجية على وجه التحديد لأن حمل المشبك الثابت لتركيب TTY يوفر هامش أمان مقابل قوة الخيط السفلي للمادة الأم المصنوعة من الألومنيوم.

ترصيع الرأس لما بعد البيع وترقية قوة التثبيت

بالنسبة للتطبيقات عالية الأداء حيث تتجاوز ضغوط الأسطوانة غلاف التصميم الأصلي، تحل مسامير الرأس محل مسامير الرأس كحل التثبيت. يتم ربط مسمار في الكتلة بإحكام بالإصبع ويتم تثبيته بصامولة في الأعلى، مما يزيل الضغط الالتوائي والشد المشترك الذي يتعرض له المسمار أثناء الشد. يجب أن يلتوي الترباس ويمتد في نفس الوقت أثناء عزمه؛ يتم تحميل مسمار في حالة شد تام عند شد الصامولة، مما ينتج عنه حمل مشبك أكثر اتساقًا ويقلل من خطر تهيج الخيوط في الكتلة . يتم تصنيع المسامير عالية الأداء من مواد مثل فولاذ أداة H11 أو كرومولي 8740 المحدد حسب الطلب مع قوة شد تتجاوز 190,000 رطل لكل بوصة مربعة، أعلى بكثير من درجات مسامير OEM. تختلف إجراءات تركيب المسامير عن البراغي: يتم تثبيت المسمار مع الحد الأدنى من عزم الدوران في الخيوط النظيفة، غالبًا مع مركب قفل الخيط على جانب الكتلة، ويتم عزم الصمولة باستخدام مادة تشحيم التجميع المحددة من قبل الشركة المصنعة على الخيوط وشفة الصمولة. تختلف مواصفات عزم الدوران لمجموعة المسامير والصمولات عن مواصفات المسمار ويجب أن تؤخذ من بيانات الشركة المصنعة للمسمار، وليس من دليل OEM.

تقييم قابلية إعادة الاستخدام للمسامير التي لا تستخدم أجهزة TTY

عندما تسمح الشركة المصنعة بإعادة استخدام مسامير رأس الأسطوانة القياسية، يجب أن تجتاز البراغي فحص الأبعاد قبل العودة إلى الخدمة. القياسات الحرجة هي الطول الإجمالي مقارنة بالمواصفات، وقطر الساق عند نقاط متعددة على طول القسم غير الملولب، وحالة الخيط تحت التكبير . سوف يكون قياس الترباس الذي يمتد بشكل دائم أطول من المواصفات وسيتم تقليل قطر ساقه في المنطقة الممتدة. أي عنق، مهما كان دقيقا، يستبعد الترباس. يجب فحص الخيوط للتأكد من عدم وجود قشور أو تأليب للتآكل أو تشوه القمة. سوف ينتج عن الترباس ذو الخيوط التالفة قراءات غير دقيقة لعزم الدوران وحمل مشبك غير متناسق. إذا فشل أي مسمار في المجموعة في الفحص، فيجب استبدال المجموعة بأكملها - يؤدي خلط البراغي الجديدة والمستعملة على نفس رأس الأسطوانة إلى إنشاء توزيع غير متساوٍ لقوة التثبيت مما يضر بإغلاق حشية الرأس.

• قياس الطول الإجمالي وفقًا لمواصفات المصنع؛ أي استطالة دائمة تجعل الترباس غير مؤهل.
• قم بضبط قطر الساق في القسم غير الملولب؛ أي تخفيض يشير إلى تشوه البلاستيك.
• افحص الخيوط تحت التكبير للتأكد من عدم وجود نقر أو تسطيح في القمة.
• استبدل المجموعة بأكملها في حالة فشل فحص أي مسمار واحد.

ضرورة تركيب المحرك البارد

يجب تثبيت مسامير رأس الأسطوانة على محرك بارد تمامًا. تمت معايرة مواصفات عزم الدوران وقياسات الزوايا في دليل الخدمة درجة الحرارة المحيطة، عادة من 20 درجة مئوية إلى 25 درجة مئوية (68 درجة فهرنهايت إلى 77 درجة فهرنهايت) . لقد تمدد المحرك الذي يكون دافئًا عند اللمس، ويغير التمدد الحراري ظروف الاحتكاك وعلاقات الأبعاد التي تفترضها المواصفات. سيتم عزم دوران الترباس الموجود على محرك دافئ عندما يعود المحرك إلى درجة الحرارة المحيطة. قد لا يتسبب نقص حمل المشبك الناتج في فشل فوري، ولكنه يقلل من الهامش ضد انفجار حشية الرأس، خاصة في ظل ظروف الحمل العالي. يجب أن يظل المحرك طوال الليل أو لعدة ساعات على الأقل حتى تصبح جميع المكونات في درجة حرارة الغرفة مستقرة قبل تنفيذ تسلسل عزم الدوران النهائي.
