لا تفشل وصلة الحافة في خط أنابيب النفط عالي الضغط بتحذير. يتزايد الضغط، ودورات درجة الحرارة، وتلامس الوسائط المسببة للتآكل كل سطح - وعندما يضعف أداء أداة التثبيت، تكون العواقب فورية وشديدة. وهذا هو السبب في أن المهندسين وفرق المشتريات في مجال النفط والغاز والبتروكيماويات وتوليد الطاقة لا يصلون إلى قضبان ملولبة قياسية من الفولاذ الكربوني عند تحديد التوصيلات المثبتة بمسامير. يحددون ASTM A193 الصف B7 قضبان ملولبة ومسامير ملولبة - وقد فعلنا ذلك لعقود من الزمن، لأن المادة تستحق المواصفات في كل مرة.
تشرح هذه المقالة ما الذي يجعل B7 الخيار الافتراضي للتثبيت عالي الضغط، حيث يتم تطبيقه عبر سلسلة قيمة النفط والغاز، وكيفية مقارنته بالدرجات البديلة، وما الذي يجب التحقق منه قبل تقديم أمر شراء بالجملة.
تُصنع معظم القضبان الملولبة الصناعية من الفولاذ الكربوني المنخفض أو المتوسط، وتعمل بشكل موثوق في البيئات الجافة ومتوسطة الحرارة - إطارات البناء، وحوامل الآلات، ودعامات حوامل الكابلات الكهربائية. هذه هي الظروف التي تكون فيها قوة الشد ثابتة ويمكن التحكم في التآكل باستخدام طلاء الزنك.
تختلف خدمة النفط والغاز في كل البعد. تعمل معدات رؤوس البئر، وفلنجات خطوط الأنابيب، ومسامير أوعية الضغط في درجات حرارة يمكن أن تتجاوز 400 درجة مئوية. تصل الضغوط الداخلية في مفاعلات الهدرجة إلى مئات البارات. الوسائط - النفط الخام، وغازات عمليات التكرير، وكبريتيد الهيدروجين، والمكثفات الحمضية - تهاجم الأسطح بشكل مستمر. ونتيجة فشل المفصل ليست دعامة رف فضفاضة؛ إنه تسرب للعملية، أو حادث يتعلق بالسلامة، أو إيقاف التشغيل الذي يكلف مئات الآلاف من الدولارات يوميًا.
يفقد الفولاذ الكربوني القياسي قوة الشد بسرعة فوق 200 درجة مئوية، ولا يتم تصنيفه لخدمة أوعية الضغط، ويتآكل بسرعة دون حماية السطح التي تتحلل بمرور الوقت. هذه القيود غير مقبولة في انشقاق النفط والغاز. تم تصميم منتجات قضبان الخيوط والمسمار خصيصًا للتطبيقات الصناعية الصعبة هي نقطة البداية المناسبة الوحيدة لهذه الفئة من الخدمة.
ASTM A193 هي المواصفات الحاكمة لمواد البراغي المصنوعة من سبائك الصلب والفولاذ المقاوم للصدأ لخدمة درجات الحرارة العالية أو الضغط العالي. الدرجة B7 هي الدرجة الأكثر استخدامًا ضمن هذه المواصفات. إنه يعين سبائك الصلب المصنوعة من الكروم والموليبدينوم - عادةً AISI 4140 أو 4142 - والتي تم إخمادها وتلطيفها لتحقيق مزيج دقيق من القوة والمتانة ومقاومة الحرارة.
عملية التبريد والمزاج ليست تشطيبًا اختياريًا. إنها الآلية التي توفر أداء B7. تسخين الفولاذ إلى درجة حرارة الأوستنيزية، والتبريد السريع في الزيت أو الماء، ثم التقسية عند درجة حرارة منخفضة يمكن التحكم فيها، يعمل على تحسين البنية المجهرية ويضفي قوة الشد، وقوة الخضوع، والليونة التي يتطلبها معيار ASTM. وبدون هذه المعالجة، فإن نفس سبائك الفولاذ لن تلبي المواصفات.
| الملكية | المتطلبات |
|---|---|
| قوة الشد (دقيقة) | 125 كيلو لكل بوصة مربعة / 862 ميجا باسكال |
| قوة الخضوع (دقيقة) | 105 كيلو لكل بوصة مربعة / 724 ميجا باسكال |
| استطالة (دقيقة) | 16% |
| تقليل المساحة (دقيقة) | 50% |
| الصلابة (الحد الأقصى) | 35 إتش آر سي / 321 إتش بي دبليو |
| أقصى درجة حرارة الخدمة | ~450 درجة مئوية (840 درجة فهرنهايت) |
الحد الأقصى للصلابة لا يقل أهمية عن الحد الأدنى. يتحكم تحديد الصلابة عند 35 HRC في القابلية للتقصف الهيدروجيني والتشقق الناتج عن التآكل الإجهادي - وهي أوضاع الفشل المهمة في البيئات التي تحتوي على الهيدروجين أو كبريتيد الهيدروجين الرطب. للحصول على نظرة عامة كاملة على إطار المواصفات، التوجيه الفني بشأن تصنيفات مواد التثبيت ASTM A193 يوفر سياقًا مفيدًا لتغطية الدرجات والخلفية التاريخية.

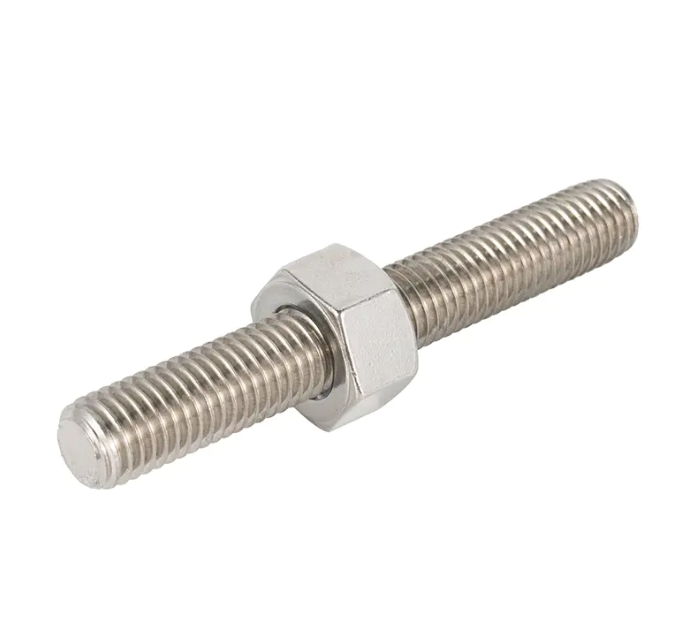

لدينا قضبان ملولبة أستم A193 B7 معتمدة لمتطلبات خدمة الضغط العالي يتم إنتاجها وفقًا للمواصفات الكاملة مع توفر تقارير اختبار المواد لكل دفعة إنتاج.
تظهر القضبان الملولبة والمسامير الملولبة B7 في جميع أنحاء سلسلة قيمة النفط والغاز، بدءًا من معدات الحفر الأولية وحتى المعالجة النهائية للمصفاة. والخيط المشترك هو نفسه دائمًا: الضغط العالي، أو ارتفاع درجة الحرارة، أو التعرض للمواد الكيميائية العدوانية - وعادةً ما تكون الثلاثة في وقت واحد.
تعتبر كل وصلة ذات حواف في خط أنابيب النفط أو الغاز عالي الضغط نقطة تسرب محتملة. إن البراغي B7، المقترنة بصواميل سداسية ثقيلة ASTM A194 Grade 2H، هي نظام التثبيت القياسي لفلنجات ASME B16.5 في الفئة 600 والفئة 900 وما فوق. توفر المجموعة حمل الترباس المطلوب لتثبيت الحشية بشكل موحد والحفاظ على الختم من خلال دورة الضغط ودرجة الحرارة عبر العمر التشغيلي لخط الأنابيب.
تعمل مفاعلات الهدرجة في مصافي التكرير عند ضغوط جزئية للهيدروجين يمكن أن تصل إلى 200 بار أو أكثر، عند درجات حرارة أعلى من 300 درجة مئوية. يجب أن يحافظ المسمار الذي يغلق حواف المفاعل على قوة التثبيت عند درجة الحرارة دون ارتخاء الزحف الذي قد يؤدي إلى فتح الوصلة. إن الاحتفاظ بقوة الخضوع لـ B7 عند درجات حرارة مرتفعة - أفضل بكثير من الفولاذ الكربوني القياسي - يجعلها المادة المحددة في رموز السفن ASME القسم الثامن لهذه الخدمة.
عند رأس البئر، تكون مجموعات شجرة عيد الميلاد والوصلات المتشعبة عبارة عن وصلات مثبتة بمسامير يجب أن تقاوم ضغط حفرة البئر طوال فترة إنتاج البئر. توفر البراغي B7 قدرة الشد للمعدات ذات التصنيف API 6A وASME مع الحفاظ على ثبات الأبعاد في تقلبات درجات الحرارة الواسعة بين درجات حرارة السطح المحيط ودرجات حرارة السوائل المنتجة.
وتمثل معدات تخزين ونقل الغاز الطبيعي المسال التحدي المعاكس: البرودة الشديدة بدلاً من الحرارة. تفقد سبائك الفولاذ القياسية B7 متانة الصدمات عند درجات حرارة أقل من الصفر، ولهذا السبب تتطلب تطبيقات الغاز الطبيعي المسال درجة مختلفة. لهذه الخدمات لدينا قضبان ملولبة أستم A320 L7 معتمدة للخدمة المبردة ودرجات الحرارة المنخفضة هي المواصفات الصحيحة — تم تصميمها وفقًا لمتطلبات متانة الصدمات التي لا تعالجها B7.
B7 هو الاختيار الصحيح لمعظم عمليات ربط الزيت والغاز ذات الضغط العالي، ولكنه ليس الخيار الصحيح لكل تطبيق. إن فهم متى يتم تحديد متغير أو بديل يمنع نقص المواصفات والتكلفة غير الضرورية.
تتميز A354 Grade BD بقوة شد أعلى من B7 — حوالي 150 كيلو لكل بوصة مربعة كحد أدنى مقابل 125 كيلو بوصة مربعة — وهي المعيار القياسي لهياكل السيارات والتطبيقات الهيكلية الثقيلة في درجات الحرارة المحيطة. والفرق الرئيسي هو مقاومة الحرارة. يحتفظ B7 بقوة كبيرة تصل إلى 450 درجة مئوية تقريبًا؛ سبائك الصلب من الدرجة 8 لا. بالنسبة لخدمة حواف الزيت والغاز في درجات حرارة مرتفعة، فإن B7 هي المواصفات الصحيحة بغض النظر عن مقارنة قوة الشد. إن الدرجة 8 مناسبة للربط الهيكلي في درجة الحرارة المحيطة حيث تكون القوة الثابتة القصوى هي قيد التصميم.
B7M هو نوع أقل صلابة من نفس السبيكة، ويتم إنتاجه بحد أقصى 22 HRC بدلاً من 35 HRC الخاص بـ B7. تقلل الصلابة المنخفضة بشكل كبير من قابلية التعرض للتكسير الناتج عن إجهاد الكبريتيد (SSC) في البيئات التي تحتوي على كبريتيد الهيدروجين الرطب - وهي الحالة المحددة في NACE MR0175/ISO 15156 بأنها "خدمة حامضة". إذا كان خط الأنابيب أو السفينة يتعامل مع الخام الحامض أو الغاز المحتوي على H₂S في الطور المائي، فإن B7M هي المواصفات المطلوبة، وليست B7 القياسية. وتتمثل المقايضة في انخفاض قوة الشد والخضوع، مما يؤثر على تصميم المفصل. المعيار B7 غير مقبول للخدمة الحامضة كما هو محدد؛ سقف الصلابة مرتفع جدًا.
بالنسبة للتطبيقات التي تتجاوز سقف درجة حرارة B7 - بعض مفاعلات الإصلاح، وحواف التسخين البخاري، ومسامير توليد الطاقة ذات درجة الحرارة العالية - تحافظ أستم A193 B16 (سبائك الكروم والموليبدينوم والفاناديوم) على قوتها عند درجات الحرارة حيث يبدأ B7 في الاسترخاء. تحمل B16 علاوة تكلفة كبيرة وهي درجة متخصصة؛ تأكد من درجة حرارة الخدمة الفعلية وفقًا لمتطلبات كود التصميم قبل الترقية.
| Grade | السمة الرئيسية | تطبيق نموذجي |
|---|---|---|
| ASTM A193 B7 | قوة شد 125 كيلو لكل بوصة مربعة، مصنفة حتى 450 درجة مئوية | فلنجات النفط والغاز وأوعية الضغط وخطوط الأنابيب |
| أستم A193 B7M | صلابة أقل، مقاومة SSC | الخدمة الحامضة (بيئات H₂S) |
| ASTM A320 L7 | صلابة عالية التأثير عند درجة حرارة تحت الصفر | الغاز الطبيعي المسال، التخزين المبرد، الخدمة الباردة |
| A354 الصف دينار بحريني (الصف 8) | قوة الشد 150 كيلو لكل بوصة مربعة، درجة الحرارة المحيطة فقط | الصلب الهيكلي، السيارات، الآلات الثقيلة |
| ASTM A193 B16 | الاحتفاظ بالقوة فوق 450 درجة مئوية | مسخنات البخار، مفاعلات ذات درجة حرارة عالية جدًا |
توفر تركيبة سبائك الفولاذ B7 أداءً ميكانيكيًا ممتازًا ولكنها مقاومة متواضعة للتآكل. في المنصات البحرية، والمصافي الساحلية، وبيئات المعالجة الكيميائية، وأي خدمة تتعرض للرطوبة الدورية، تعد المعالجة السطحية عاملاً أساسيًا في فترة الصيانة وعمر الخدمة الإجمالي لمجموعة التثبيت.
Dacromet هو العلاج المواصفات لمسامير B7 في بيئات التآكل الصعبة. يوفر الطلاء - وهو نظام رقائق الزنك والألمنيوم المعتمد على الماء والمعالج عند درجة حرارة 300 درجة مئوية تقريبًا - ما بين 500 إلى 1000 ساعة من مقاومة رذاذ الملح المحايد في الاختبارات القياسية، ويتفوق بشكل كبير على الزنك المطلي بالكهرباء. والأهم من ذلك، أنه يتم تطبيق Dacromet بدون عمليات كهروكيميائية، مما يعني عدم امتصاص الهيدروجين وعدم وجود خطر تقصف الهيدروجين. بالنسبة لمثبتات B7 عالية القوة حيث يكون التقصف أمرًا مهمًا. تسمح سماكة الفيلم التي تتراوح من 8 إلى 12 ميكرون للخيوط المطلية بالبقاء ضمن فئة التسامح دون الخيوط كبيرة الحجم التي تتطلبها الجلفنة بالغمس الساخن.
تعالج طبقة PTFE المطبقة على Dacromet مشكلة احتكاك الخيط التي تسبب تشتت عزم الدوران أثناء تركيب مجموعات البراغي ذات القطر الكبير. يعد معامل الاحتكاك الموحد عبر جميع المسامير في نمط شفة متعدد المسامير أمرًا ضروريًا لتحقيق ضغط ثابت على الحشية - وهو أساس المفصل المانع للتسرب. يقلل المعطف الخفيف من PTFE أيضًا من مخاطر التهيج على المسامير ذات القطر الكبير (M27 وما فوق) حيث يكون عزم دوران التثبيت مرتفعًا.
يوفر الزنك المطلي حماية كافية لقضبان B7 في البيئات الداخلية المعتدلة أو الخارجية المحمية. لم يتم تحديده للخدمة البحرية أو المرافق الساحلية أو البيئات التي بها رذاذ كيميائي. الميزة الرئيسية هي التكلفة والتوافر. بالنسبة للتطبيقات الصناعية ذات الأغراض العامة عالية القوة حيث لا تكون بيئة التثبيت عدوانية، فإن B7 المطلي بالزنك هو الخيار الاقتصادي.
تتطلب القضبان الملولبة B7 لخدمة معدات الضغط المنظمة الوثائق والتحقق الذي يتجاوز فحص الأبعاد والفحص البصري. تعكس القائمة المرجعية التالية الحد الأدنى من متطلبات الجودة للشراء في تطبيقات النفط والغاز والبتروكيماويات وتوليد الطاقة.
إن الحصول على القضبان الملولبة والمسامير الملولبة B7 من الشركة المصنعة ذات القدرة الإنتاجية المتكاملة - الرأس البارد، ولف الخيوط، والمعالجة الحرارية، والمعالجة السطحية في ظل نظام واحد لإدارة الجودة - يوفر إمكانية التتبع واتساق الدفعة التي تتطلبها تطبيقات الخدمة المهمة. بالنسبة للمواصفات التي تقع خارج النطاقات التجارية القياسية، فإن القدرة على التصنيع المخصص هي العامل الحاسم في ما إذا كان المورد يمكنه بالفعل تقديم ما تتطلبه المواصفات الهندسية.
