المكسرات والغسالات الزنبركية: الأنواع والمواد ودليل اختيار مضادات الاهتزاز

الترباس الذي ينفك تحت الاهتزاز لا يعلن عن نفسه. إنه ببساطة يفشل – تدريجيًا، ثم دفعة واحدة. بالنسبة للمهندسين الذين يقومون بتحديد مجموعات التثبيت في المحركات وإطارات المركبات وأغطية المراوح والآلات الصناعية، فإن الجمع بين المكسرات وغسالات الربيع هي واحدة من أكثر الطرق فعالية من حيث التكلفة والمثبتة على نطاق واسع للحفاظ على قوة المشبك تحت الحمل الديناميكي. تتناول هذه المقالة كيفية عمل المجموعة، والأنواع التي تناسب التطبيقات، وكيفية مطابقة المواد للبيئة، وما هي المعالجات السطحية التي تزيد من عمر الخدمة في هذا المجال.

كيف تعمل المكسرات وغسالات الربيع معًا

الجوز وحده، الملولب على مسمار ومثبت حسب المواصفات، يخلق قوة تثبيت تربط المفصل معًا. المشكلة هي أن الاهتزاز يؤدي إلى حركات دقيقة بين خيوط التزاوج. وبمرور الوقت، تقلل هذه الحركات الجانبية الصغيرة من التحميل المسبق، وتتراجع الصمولة — غالبًا بدون أي علامة مرئية حتى يفشل المفصل.

توجد غسالة زنبركية بين الجوز وسطح التحمل. عندما يتم تشديد الجوز، فإنه يضغط الغسالة. عندما يحاول الاهتزاز فك الصامولة، فإن الطاقة المرنة المخزنة في الغسالة تقاوم الدوران للخلف عن طريق الضغط على الجانب السفلي من الصامولة. والنتيجة هي الحفاظ على التحميل المسبق الذي لا يستطيع الجوز وحده تحمله في الظروف الديناميكية.

هذا ليس الاقتران زائدة عن الحاجة. يوفر الجوز قوة التثبيت ونقل الحمل؛ توفر الغسالة الزنبركية آلية الاحتفاظ بالتحميل المسبق. إنهم يعالجون معًا متطلبات الاتصال الميكانيكي الموثوق به: قوة التثبيت الأولية والأداء المستمر المضاد للارتخاء . بالنسبة لفرق المشتريات التي تحصل على مجموعات أدوات التثبيت الكاملة، يتم اختيار كلا المكونين من مورد واحد يفهم هذا التفاعل - مثل مراجعة كامل مجموعة منتجات المكسرات والغسالات من شركة تصنيع أدوات التثبيت المتخصصة - يبسط المواصفات ويضمن توافق الأبعاد.

أنواع المكسرات المستخدمة في التجميعات المعرضة للاهتزاز

ليست كل الصواميل متساوية في مقاومة الاهتزاز، ويعتمد الاختيار الصحيح على حجم الحمل وتكرار التجميع وشدة بيئة الاهتزاز.

• المكسرات سداسية (عرافة القياسية والثقيلة): النوع الأكثر شيوعًا، ويستخدم في التطبيقات الصناعية العامة والبناء والميكانيكية. تتميز الصواميل السداسية الثقيلة بوجه محمل أوسع وترابط أكبر للخيط، مما يجعلها مفضلة للتوصيلات الهيكلية عالية التحميل. إنها الاقتران القياسي للغسالات الزنبركية في معظم مواصفات التجميع.

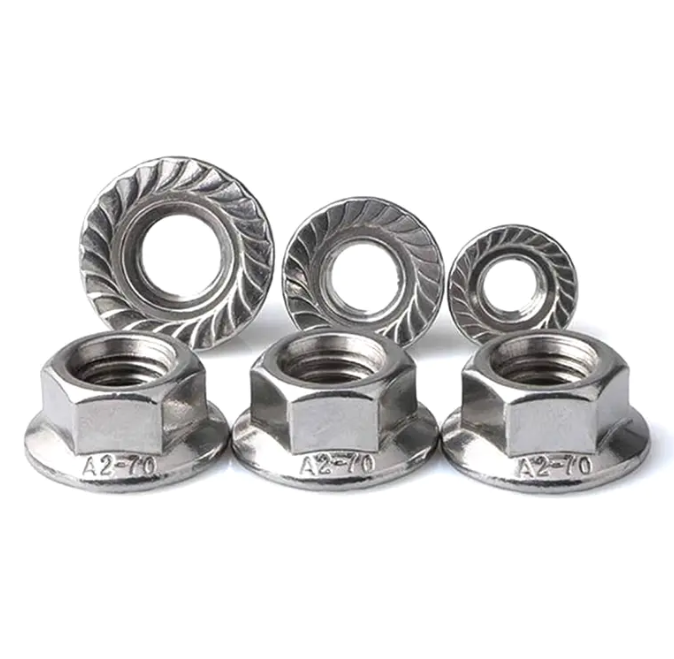

• شفة المكسرات: يشتمل على سطح محمل عريض متكامل يوزع حمل التثبيت على مساحة أكبر. يكون مفيدًا عندما تكون المادة الأساسية ناعمة أو عندما يكون تحديد موضع الغسالة الزنبركية بدقة أمرًا صعبًا أثناء التجميع.
• صواميل قفل النايلون: تحتوي على حشوة من النايلون تتشوه مقابل خيوط المسمار، مما يؤدي إلى قفل قائم على الاحتكاك. مناسب لأحمال الاهتزاز الخفيفة والتجميعات التي لا يتم تفكيكها بشكل متكرر. على عكس الغسالات الزنبركية، تتدهور آلية القفل مع الاستخدام المتكرر.
• جوز الجناح: مصممة لشد اليد في التطبيقات التي تتطلب إزالة متكررة. لا يُستخدم عادةً مع الغسالات الزنبركية في سيناريوهات الاهتزازات العالية، ولكنه شائع في مجموعات الصيانة ذات الحمل المنخفض.

بالنسبة لمعظم التطبيقات الحرجة للاهتزاز - المحركات والمضخات والإطارات الفرعية للمركبات ومعدات التدفئة والتهوية وتكييف الهواء - فإن الصف 8 أو الصف 10 الجوز سداسية يظل الاقتران بغسالة زنبركية قياسية أو شديدة التحمل هو الخيار الافتراضي في الصناعة. يتم حجز صواميل الدرجة الرابعة لتطبيقات الخدمة الخفيفة ومنخفضة الاهتزاز حيث تكون التكلفة هي المحرك الأساسي.

أنواع غسالات الربيع ومتى يتم استخدام كل منها

غسالات الربيع ليست منتجًا واحدًا. تتميز الأنواع الثلاثة الرئيسية بخصائص ميكانيكية مميزة تجعلها مناسبة لظروف التحميل المختلفة.

• غسالات زنبركية قياسية (منفصلة): النوع الأكثر استخداما على نطاق واسع. يؤدي الانقسام الحلزوني في الغسالة إلى إنشاء نهايتين حادتين تلتصقان بالصامولة وسطح المحمل، مما يضيف مقاومة للاحتكاك إلى جانب التحميل المسبق المرن. فعال في الآلات العامة، والمرفقات الكهربائية، وتطبيقات السيارات غير المتعلقة بمجموعة نقل الحركة. متوفر بأحجام من M3 إلى M48 تحت GB/T 94.1 وما يعادلها من مواصفات DIN 127.
• غسالات الربيع الثقيلة: مقطع عرضي أكثر سمكًا ومعدل زنبرك أعلى من الغسالات القياسية. يُستخدم عندما يكون التحميل المسبق للمسمار مرتفعًا وبيئة الاهتزاز شديدة - الضواغط، والآلات الصناعية الثقيلة، والوصلات الفولاذية الهيكلية الخاضعة للأحمال الديناميكية. إنها تحافظ على التحميل المسبق في ظل الظروف التي تتسطح فيها الغسالة القياسية وتفقد فعاليتها.
• غسالات الربيع المموجة (الموجة): تموجات متعددة على شكل موجة موزعة حول محيط الغسالة. إنها توفر توزيعًا أكثر سلاسة واتساقًا للحمل من الغسالات المنقسمة، وهي مفضلة في الأدوات الدقيقة والإلكترونيات والمجموعات الميكانيكية الخفيفة حيث تكون علامات العض التي تتركها الغسالات المنقسمة غير مقبولة على سطح المحمل.

الفولاذ الكربوني مقابل الفولاذ المقاوم للصدأ: اختيار المادة المناسبة

يعتمد اختيار المواد للصواميل والغسالات الزنبركية على ثلاثة عوامل: متطلبات القوة، والتعرض البيئي، والتكلفة.

الصلب الكربوني هو الإعداد الافتراضي للتطبيقات الصناعية والبناء العامة. إنه يوفر قوة شد عالية بتكلفة منخفضة ومتوفر في مجموعة كاملة من الدرجات (4، 8، 10). حدودها هي قابلية التآكل - بدون معالجة السطح، سوف تصدأ مثبتات الفولاذ الكربوني في البيئات الرطبة أو الخارجية. بالنسبة للآلات الداخلية، والمرفقات المغلقة، والبيئات الجافة، فإن الفولاذ الكربوني ذو النهاية المجلفنة أو الفوسفاتية هو الاختيار العملي والاقتصادي.

الفولاذ المقاوم للصدأ 304 هي الدرجة القياسية المقاومة للتآكل، ومناسبة لمعدات تجهيز الأغذية، والتطبيقات المعمارية، والهياكل الساحلية، والبيئات الرطبة العامة. إنه يوفر مقاومة جيدة للتآكل في معظم الظروف الجوية وهو غير مغناطيسي، وهو أمر مهم في بعض التطبيقات الكهربائية. المقايضة هي صلابة أقل مقارنة بالفولاذ الكربوني المعالج بالحرارة - يتم تصنيف الغسالات الزنبركية المصنوعة من الفولاذ المقاوم للصدأ بشكل عام للأحمال الخفيفة إلى المتوسطة.

الفولاذ المقاوم للصدأ 316 يضيف الموليبدينوم إلى السبيكة، مما يحسن بشكل كبير مقاومة التآكل الناجم عن الكلوريد (المياه المالحة، والتعرض للمواد الكيميائية). وهو مخصص للأجهزة البحرية، والمعدات البحرية، ومصانع المعالجة الكيميائية، والبنية التحتية الساحلية حيث قد يتعطل 304 ويفشل في النهاية. تبلغ تكلفة علاوة التكلفة على 304 ما يقرب من 20-30%، وهي مبررة بالكامل بسبب البيئة.

من الأخطاء الشائعة تحديد الصواميل المصنوعة من الفولاذ المقاوم للصدأ مع حلقات زنبركية من الفولاذ الكربوني، أو العكس، دون مراعاة التوافق الجلفاني. في البيئات الرطبة، تؤدي المعادن المختلفة المتلامسة إلى تسريع تآكل المواد الأقل نبلاً. قم بمطابقة المواد عبر مجموعة التثبيت الكاملة.

المعالجات السطحية: مطابقة النهاية للبيئة

بالنسبة للمثبتات المصنوعة من الفولاذ الكربوني، فإن معالجة السطح ليست اختيارية - فهي تحدد عمر الخدمة. تتناسب العلاجات الثلاثة الأكثر شيوعًا مع مستوى تعرض مختلف.

• جلفنة الزنك (مطلي أو بالغمس الساخن): العلاج القياسي للاستخدام الداخلي والخارجي الخفيف. يوفر الزنك المطلي حماية معتدلة بتكلفة منخفضة وهو مناسب لمعظم التطبيقات الصناعية والإنشائية العامة في البيئات غير العدوانية. توفر الجلفنة بالغمس الساخن طبقة أكثر سمكًا مع متانة أفضل في الهواء الطلق ولكنها يمكن أن تؤثر على تحمل الخيط في أدوات التثبيت الأصغر.
• طلاء داكروميت: طبقة من رقائق الألومنيوم والزنك ذات أساس مائي يتم تطبيقها عند درجة حرارة منخفضة. إنه يتفوق على الزنك المطلي بالكهرباء في مقاومة رذاذ الملح بعامل من خمسة إلى عشرة، مما يجعله العلاج المحدد للمكونات السفلية للسيارات، وأجهزة الجسور، والمثبتات الهيكلية الخارجية. كما أن Dacromet خالٍ من مخاطر التقصف الهيدروجيني، وهو أمر مهم بالنسبة للمسامير والصواميل عالية القوة (الدرجة 10).
• اسوداد (أكسيد أسود): طلاء تحويل يوفر الحد الأدنى من الحماية من التآكل بمفرده ولكنه يقلل من الانعكاس ويستخدم عادةً مع الزيت أو الشمع. شائع في المعدات البصرية، والآلات الدقيقة، والتطبيقات التي تتطلب المظهر والمقاومة المعتدلة للصدأ. غير مناسب للبيئات الخارجية أو الرطبة بدون طبقة حماية إضافية.

بالنسبة للتطبيقات الخارجية والبيئات ذات الرطوبة العالية، أو التعرض للمواد الكيميائية، أو الهواء المالح، فإن التسلسل الهرمي للاختيار واضح: الفولاذ المقاوم للصدأ كخيار أول، والفولاذ الكربوني المطلي بطبقة داكروميت كبديل فعال من حيث التكلفة، والجلفنة القياسية فقط عندما يكون التعرض خفيفًا حقًا. يعد تحديد المعالجة الخاطئة أحد الأسباب الأكثر شيوعًا لفشل أداة التثبيت المبكرة في التركيبات الميدانية.

سيناريوهات التطبيق: حيث يكون أداء هذه المجموعة أفضل

يغطي الاقتران بين الصواميل والغسالات الزنبركية نطاقًا واسعًا من الصناعات، لكن قيمته تكون أكثر وضوحًا في ثلاث فئات من التطبيقات.

المحركات والآلات الدوارة: تولد المحركات الكهربائية والمضخات والمراوح اهتزازات مستمرة بترددات ثابتة. تكون المثبتات التي تثبت حوامل المحرك، والصناديق الطرفية، وأغطية المحامل تحت حمل دوري ثابت. تعتبر الغسالات الزنبركية القياسية ذات الصواميل السداسية من الدرجة 8 هي مواصفات التجميع في معظم إرشادات الشركة المصنعة للمحركات على وجه التحديد لأن هذا المزيج يتمتع بعقود من الأداء المثبت ميدانيًا في هذه الظروف.

المركبات ومعدات النقل: تعمل جميع وصلات الهيكل ونقاط تثبيت التعليق وأقواس العادم ومثبتات لوحة الهيكل في بيئات عالية الاهتزاز مع دورات درجة الحرارة والصدمات الناجمة عن الطريق. يحدد مصنعو المعدات الأصلية للسيارات وموردو المستوى الأول غسالات زنبركية على نطاق واسع في الوصلات المثبتة بمسامير غير ذات عزم دوران إلى إنتاجية. بالنسبة لمديري المشتريات الذين يقومون بتوريد أدوات التثبيت لتجميع المركبات أو تطبيقات ما بعد البيع، فإن التأكد من مطابقة أبعاد الغسالات الزنبركية مع درجة الصمولة وحجم الترباس لا يقل أهمية عن اختيار المواد.

البناء الصناعي والصلب الهيكلي: تستفيد الوصلات الفولاذية المثبتة بمسامير في المباني الصناعية والمنصات ودعامات المعدات من غسالات زنبركية شديدة التحمل عندما يتعرض الهيكل للاهتزاز التشغيلي من الآلات المجاورة أو حمل الرياح أو النشاط الزلزالي. في هذه التطبيقات، مسامير هيكلية عالية القوة مقترنة بصواميل وغسالات محددة بشكل صحيح تشكيل مجموعة التوصيل الكاملة التي صممها المهندسون الإنشائيون.

المصادر والمواصفات: ما يجب التحقق منه قبل الطلب

تعتبر المكسرات والغسالات الزنبركية من عناصر الكتالوج، لكن عناصر الكتالوج تختلف بشكل كبير في الجودة الفعلية. عند تحديد مشتريات الإنتاج أو الصيانة، تحقق مما يلي قبل تقديم أوامر الحجم.

أولاً، قم بتأكيد شهادة المواد. تبدو صواميل الفولاذ الكربوني من الدرجة 8 وصواميل الفولاذ المقاوم للصدأ 304 متطابقة على الرف؛ تؤكد الشهادة التركيب الفعلي للمواد والخواص الميكانيكية. توفر الشركات المصنعة ذات السمعة الطيبة تقارير اختبار المواد بشكل قياسي. ثانيًا، تحقق من توافق الأبعاد مع المعيار ذي الصلة - DIN 934 للصواميل السداسية، أو DIN 127 للغسالات الزنبركية المقسمة، أو مواصفات ISO/ANSI المكافئة لتطبيقك. ثالثًا، بالنسبة للأجزاء المعالجة سطحيًا، اطلب نتائج اختبار رش الملح. يجب أن يكون لدى أداة التثبيت المطلية بطبقة Dacromet التي تدعي مقاومة لرذاذ الملح لمدة 480 ساعة بيانات الاختبار لإثبات ذلك.

بالنسبة لتطبيقات OEM التي تتطلب أبعادًا مخصصة أو مجموعات درجات محددة أو معالجات سطحية خاصة، يجب العمل مع الشركة المصنعة التي تقدم ذلك خدمات تخصيص قفل OEM و ODM يضمن إمكانية تلبية مواصفات التجميع دون أي تنازلات. تغطي منتجات الكتالوج القياسية غالبية التطبيقات؛ حالات الحافة هي حيث تصبح القدرة المخصصة هي العامل الحاسم في اختيار المورد.
