شريط أسود كامل الخيوط: الدرجات والاستخدامات ودليل الاختيار

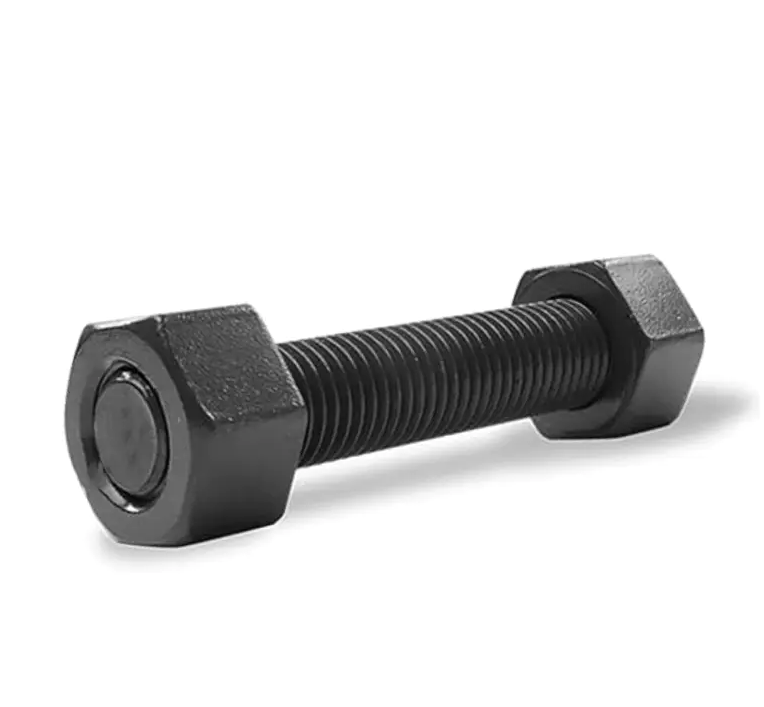

A شريط أسود كامل الخيوط عبارة عن قضيب فولاذي طويل متواصل بخيوط تمتد من طرف إلى آخر، ويتميز بسطحه الداكن غير العاكس. يعد التصنيف "الأسود" مهمًا للغاية لأنه يصف الطبقة الواقية - عادةً أكسيد أسود، أو فوسفات أسود، أو قشور عادية مدلفنة على الساخن - الذي يحدد مقاومة القضيب للتآكل، والتشحيم، والتطبيقات المناسبة. الدرجات الأكثر شيوعًا للقضبان الملولبة السوداء هي درجات الفولاذ الكربوني 4.6 و4.8 و8.8 و10.9 بموجب نظام الدرجات المتري ISO، مع كون سبائك الفولاذ B7 هي المعيار للربط بدرجة الحرارة العالية وفقًا لـ ASTM A193. يعتمد اختيار الدرجة والتشطيب الصحيحين في المقام الأول على متطلبات حمل الشد، والتعرض البيئي، وما إذا كان سيتم استخدام القضيب في بيئة داخلية جافة، أو بيئة رطبة، أو تطبيق مرتبط بالضغط بدرجة حرارة عالية.

فك تشفير النهاية "السوداء": الأنواع والاختلافات الوظيفية

المصطلح "أسود" في سياق الشريط الملولب لا يشير إلى تشطيب واحد موحد. وهو يشمل العديد من المعالجات السطحية المتميزة، ولكل منها مستوى الحماية من التآكل، ومعامل الاحتكاك، والمظهر الخاص بها. يمكن أن يؤدي الخلط بين تشطيب أسود وآخر إلى حدوث صدأ سابق لأوانه، أو تهيج الخيط، أو علاقات شد عزم الدوران غير الصحيحة في الوصلات المثبتة بمسامير.

إن اللمسة النهائية العادية المدلفنة على الساخن، والتي تسمى غالبًا "ذاتية اللون" أو "الشريط الأسود" في التجارة، هي الأكثر اقتصادية والأكثر شيوعًا في القضبان الملولبة للأغراض العامة التي تباع في منافذ الأجهزة. تشطيبات الأكسيد الأسود والفوسفات عبارة عن طلاءات تحويلية تغير كيمياء سطح الفولاذ دون إضافة سُمك قابل للقياس، مما يعني أنها لا تؤثر على ملاءمة الخيط أو قطر الطبقة. على النقيض من ذلك، فإن الزنك الأسود عبارة عن طلاء مطلي بالكهرباء يضيف سمكًا - عادةً 5 إلى 12 ميكرون - ويجب مراعاة ذلك في تسامح الخيط. يتطلب القضيب الملولب المطلي بالزنك صواميل مصنعة بمساحة علوية لضمان التجميع الحر.

درجات الفولاذ والخواص الميكانيكية للقضبان الملولبة السوداء

يتم تحديد الأداء الميكانيكي للقضيب الأسود الملولب بالكامل من خلال درجة الفولاذ الخاصة به، والتي تحدد الحد الأدنى من قوة الشد، وقوة الخضوع، والاستطالة. نظام التصنيف المتري ISO، المحدد في ISO 898-1 للمثبتات المصنوعة من الفولاذ الكربوني ، يستخدم رمزًا مكونًا من رقمين حيث يعطي الرقم الأول مضروبًا في 100 الحد الأدنى التقريبي لقوة الشد بـ MPa، ويعطي منتج الرقمين مضروبًا في 10 نسبة الخضوع إلى الشد التقريبية. يؤدي تحديد الدرجة الخاطئة لحمل التطبيق إلى تشوه البلاستيك من الخضوع أو الكسر الهش من التحميل الزائد.

عادةً ما يتم ختم علامة الدرجة الموجودة على شريط ملولب أسود على أحد طرفي الشريط أو كليهما أو على وجه الجوز المصاحب له. قد يتميز شريط الدرجة 8.8 أيضًا ببنية مجهرية مروية ومخففة، يمكن التعرف عليها في المختبر من خلال بنية حبيبات المارتنسيت المقسى. في الميدان، يعد غياب علامات التقدير علامة تحذير. يجب افتراض أن الشريط الأسود الذي لا يحتوي على ختم مرئي هو من الدرجة 4.6 أو أقل ويجب عدم استخدامه في أي تطبيق حامل حيث قد يؤدي الفشل إلى حدوث إصابة أو تلف في الممتلكات.

مواصفات الخيط وفئات الملاءمة

المواضيع الموجودة على شريط مترابط كامل ليست ميزة سلعة عامة؛ يتم تصنيعها وفقًا لفئة تسامح محددة تحدد كيفية تزاوج الشريط مع المكسرات والثقوب المستغلة. الخيط القياسي للشريط الملولب الأسود المتري هو ملف تعريف الخيط الخشن المتري ISO (ملف M-profile) وفقًا لمعيار ISO 68-1 ، بزاوية جانبية 60 درجة. فئة التسامح عادة 6 جرام للخيط الخارجي على الشريط ، والذي يوفر ملاءمة متوسطة توازن بين سهولة التجميع ومقاومة الارتخاء تحت الاهتزاز.

بالنسبة للقضبان التي سيتم استخدامها مع الصواميل، فإن خيط شريط 6 جم مع خيط صامولة 6H يخلق ملاءمة تصفية ISO القياسية. عندما يكون المقصود من الشريط أن يتم ربطه في فتحة ملولبة بدلاً من استخدامه مع صمولة، تصبح فئة الملاءمة أكثر أهمية. يوفر خيط شريط 6 جم في فتحة ملولبة 6H خلوصًا مناسبًا لمعظم التطبيقات، ولكن بالنسبة للآلات الدقيقة أو حيث يجب إزالة الشريط وإعادة تثبيته بشكل متكرر، يمكن تحديد خيط أكثر إحكامًا 5 جم/6 جم على الشريط. نادرًا ما يتم وضع علامة على فئة الخيط على الشريط نفسه؛ إنها مواصفات تصنيع يجب تأكيدها من خلال وثائق المورد.

الخيوط المقطوعة مقابل الخيوط الملفوفة: طريقة التصنيع وتأثيرها

تؤثر الطريقة المستخدمة لتشكيل الخيوط على شريط أسود كامل الخيوط بشكل كبير على مقاومة التعب للشريط، والانتهاء من السطح، واتساق الأبعاد. إن دحرجة الخيط، حيث يتم تشكيل ملف تعريف الخيط على البارد عن طريق الضغط على قوالب الفولاذ المقسى على القضيب الدوار، ينتج خيطًا ذو خصائص ميكانيكية فائقة. تعمل عملية العمل البارد على ضغط سطح الخيط وتقويته، مما يؤدي إلى إنشاء طبقة الضغط المتبقية الذي يؤخر بدء صدع التعب. تتميز الخيوط الملفوفة أيضًا بسطح أكثر سلاسة لأن المادة يتم إزاحتها بدلاً من قطعها، مما يؤدي إلى تقليل عيوب السطح التي تزيد من الضغط.

الخيوط المقطوعة، التي يتم إنتاجها عن طريق إزالة المواد باستخدام قالب أو أداة قطع ذات نقطة واحدة، لها عيب متأصل يتمثل في القطع عبر خطوط تدفق الحبوب للفولاذ. يؤدي هذا إلى إنشاء نهايات حبيبية مكشوفة عند جذر الخيط والتي تكون أكثر عرضة للتآكل وبدء تشقق التعب. بالنسبة للشريط الملولب من الدرجة 8.8 أو 10.9 الخاضع للتحميل الدوري، أ يمكن للخيط الملفوف أن يوفر عمر تعب أطول بنسبة 50% إلى 100% من قطع ما يعادل موضوع. إن علاوة السعر للقضيب المدلفن متواضعة ولها ما يبررها في أي تطبيق يتضمن الاهتزاز، أو تدوير الضغط، أو التحميل الديناميكي.

الحماية من التآكل وحدود التشطيبات السوداء

لا يوجد طلاء أسود يوفر نفس مستوى الحماية من التآكل مثل الجلفنة بالغمس الساخن أو الفولاذ المقاوم للصدأ. إن الشريط الأسود الملولب بالكامل هو في الأساس منتج من الصلب الكربوني مع طبقة سطحية تجميلية أو واقية بشكل معتدل، وسوف يصدأ إذا تعرض للرطوبة أو التكثيف أو الطقس الخارجي دون حماية إضافية. لا يوفر ميزان المطاحن العادي المدلفن على الساخن أي حاجز حماية تقريبًا؛ فهو يؤخر ظهور الصدأ الأحمر لبضعة أيام فقط في الظروف الرطبة. الأكسيد الأسود، على الرغم من جاذبيته، عبارة عن طبقة من المغنتيت (Fe₃O₄) مسامية بطبيعتها وتعتمد على زيت ما بعد المعالجة أو فيلم شمعي لإغلاق السطح. بدون هذا المادة المانعة للتسرب، فإن الأكسيد الأسود يوفر مقاومة ضئيلة للتآكل.

بالنسبة للتطبيقات التي يكون فيها القضيب مرئيًا ويخضع للرطوبة العرضية - مثل التركيبات المعمارية، أو تجميع الأثاث، أو دعامات الدرابزين الداخلية - يوفر الفوسفات الأسود مع طلاء زيت إضافي أو طلاء الزنك الأسود الحل الأكثر متانة باستثناء الترقية إلى الفولاذ المقاوم للصدأ. يمكن تحقيق طلاء الزنك الأسود بطبقة خاملة من الكروم ثلاثي التكافؤ 96 ساعة من مقاومة رذاذ الملح المحايد قبل الصدأ الأحمر وفقًا للمواصفة ISO 9227، وهو ما يكفي للتطبيقات الخارجية المغطاة. ومع ذلك، بالنسبة للتعرض الدائم في الهواء الطلق، أو الخدمة المدفونة، أو البيئات البحرية، فإن اللون الأسود غير كافٍ. في هذه الظروف، يجب ترقية المادة إلى الفولاذ المجلفن بالغمس الساخن، أو القضبان الملولبة من الفولاذ المقاوم للصدأ 304، أو الفولاذ المقاوم للصدأ 316 للتعرض الساحلي.

التحميل المسبق وعزم الدوران والتوتر ودور التشحيم

عند استخدام قضيب أسود كامل الخيوط في وصلة مثبتة بمسامير - شائعة في الفولاذ الهيكلي، وتركيب الآلات، ومفاصل الأنابيب ذات الحواف - يتطلب تحقيق التحميل المسبق للتصميم فهم العلاقة بين عزم الدوران والشد. تهيمن على هذه العلاقة معاملات الاحتكاك عند واجهة الخيط ووجه محمل الصمولة. يؤثر اللون الأسود بشكل مباشر على معاملات الاحتكاك هذه. يحتوي القضيب العادي ذو الحجم المطحن على معامل احتكاك مرتفع وغير متناسق، وعادةً ما يكون في نطاق 0.20 إلى 0.35 اعتمادا على حالة السطح. يحتوي طلاء الأكسيد الأسود بالزيت على معامل أقل بكثير وأكثر قابلية للتنبؤ به تقريبًا 0.12 إلى 0.18 . تتراوح نسبة التشطيب الفوسفاتي والمزيت بين 0.15 و 0.22.

المعنى العملي هو أن نفس عزم الدوران المطبق على القضبان ذات التشطيبات السوداء المختلفة ينتج عنه أحمال مسبقة مختلفة بشكل كبير. يمكن أن يؤدي الإفراط في عزم الدوران لقضيب أكسيد أسود مشحم إلى القيمة المحددة لقضيب مقياس مطحنة جاف إلى إنتاج الخيوط أو حتى كسر القضيب. يجب أن يأخذ إجراء التثبيت في الاعتبار حالة النهاية المحددة، كما أن استخدام مفتاح عزم الدوران المُعاير مع عامل K المعروف (عامل الجوز) للقضيب المحدد ومجموعة الصمولة أمر ضروري للتوصيلات المهمة. إذا كان العامل K غير معروف، فيمكن التحقق من التحميل المسبق عن طريق قياس استطالة الترباس باستخدام ميكرومتر أو مقياس الترباس بالموجات فوق الصوتية، مما يزيل عدم اليقين بشأن علاقة شد عزم الدوران.

قطع وتعديل الشريط الأسود الملولب في الميدان

كثيرًا ما يتم قطع شريط ملولب كامل بالطول في الموقع. طريقة القطع مهمة لأنها تؤثر على سلامة الخيوط المتبقية والقدرة على بدء الجوز على الطرف المقطوع. منشار القطع الكاشط هو أسرع طريقة ولكنه يترك نتوءًا ومنطقة متأثرة بالحرارة عند القطع. يجب تقديم اللدغ إلى أ شطب 45 درجة حول محيط نهاية الشريط بالكامل، ويجب مطاردة الخيطين الأولين خلف القطع بملف خيط أو صامولة مقسمة لإزالة أي تشويه. ينتج المنشار الحزامي قطعًا أنظف مع مدخلات حرارة أقل ويفضل للقضبان عالية الجودة حيث يمكن لحرارة القطع الكاشطة أن تؤدي إلى تلطيف الفولاذ محليًا وتقليل قوته عند نهاية القطع.

بعد القطع، لا يتمتع الفولاذ الخام المكشوف عند الوجه المقطوع بأي حماية باللون الأسود. سوف يصدأ هذا الوجه بسرعة. على شريط الأكسيد الأسود، يجب معالجة الطرف المقطوع بمحلول اسوداد بارد أو طلاءه بطلاء غني بالزنك لاستعادة الحماية من التآكل. في الوصلات الهيكلية الحرجة، لا ينبغي وضع الطرف المقطوع في مكان يمكن أن يتجمع فيه الماء أو حيث يكون الفولاذ المكشوف على اتصال بمعدن مختلف قد يسبب تآكلًا كلفانيًا. غالبًا ما تكون لمسة بسيطة من مركب مضاد للالتصاق أو شحم ثقيل على الوجه المقطوع كافية للتطبيقات الداخلية، ولكنها ليست بديلاً عن استعادة الطلاء بشكل مناسب في الخدمة الخارجية.

الأحجام والأطوال الشائعة واعتبارات الشراء

يتم تصنيع القضبان الملولبة الكاملة باللون الأسود بأقطار مترية قياسية من M6 إلى M100 أو أكبر في المطاحن المتخصصة، مع كون M8 وM10 وM12 وM16 وM20 وM24 هي الأحجام الأكثر شيوعًا. الأطوال القياسية عادة ما تكون 1 متر و 2 متر و 3 متر ، على الرغم من أن أطوال المسامير الأقصر متوفرة مسبقًا لتطبيقات محددة. يزداد الوزن لكل متر مع مربع القطر؛ يزن شريط M24 حوالي 3.55 كجم لكل متر، بينما يزن شريط M12 حوالي 0.89 كجم لكل متر. بالنسبة للقضبان ذات القطر الكبير، يصبح الوزن أحد الاعتبارات المناولة التي قد تتطلب الرفع الميكانيكي أثناء التثبيت.

عند شراء شريط أسود ملولب، يجب أن تشير المواصفات بوضوح إلى القطر، ودرجة الصوت (الخشن ما لم يتم تحديد الغرامة)، والدرجة، والتشطيب، ومعيار الخيط، والطول. يقرأ الاستدعاء الكامل، على سبيل المثال: "M20 x 2.5، درجة 8.8، أكسيد أسود، خيط ISO 68-1، تحمل 6 جرام، طول 2 متر." تدعو المواصفات الغامضة إلى استبدال منتج ذي درجة أقل أو منتج ذو تشطيب مختلف. يقدم الموردون ذوو السمعة الطيبة شهادات اختبار المواد (MTCs) التي تتبع الرقم الحراري للفولاذ، وتركيبه الكيميائي، ونتائج اختباره الميكانيكي. بالنسبة للتطبيقات الهيكلية التي يحكمها كود البناء، يجب الاحتفاظ بهذه الشهادات مع وثائق المشروع لإثبات الامتثال.
