نظرة عامة على رموز ومعايير الخيوط المشتركة

1. رموز الخيط المشترك
①npt (خيط الأنابيب الوطنية): خيط أنابيب مدبب أمريكي قياسي بزاوية خيط 60 درجة ، شائعة الاستخدام للتطبيقات للأغراض العامة.
②PT (خيط أنابيب مدبب قياسية بريطانية): مؤشر ترنيق بزاوية الخيط 55 درجة يستخدم على نطاق واسع للختم. خيوط الأنابيب البريطانية هي خيوط دقيقة للحفاظ على القوة ، حيث تضعف الخيوط الخشنة أعمق القطر الخارجي للأنبوب.
③PF (مؤشر ترابط أنابيب متوازية): نوع مؤشر ترابط مستقيم يستخدم في اتصالات الأنابيب.
④ز (خيط أنبوب Whitworth): خيط أنبوب ختم غير متخيل 55 درجة داخل عائلة Whitworth. يمثل "ز" خيوط الأنابيب الأسطوانية ، حيث تعتمد الاختلافات 55 درجة و 60 درجة على تطبيقات وظيفية محددة.
⑤ZG (خيط أنابيب مدبب): نوع خيط مخروطي شائع في تجهيزات أنابيب المياه ، والذي كان يُشار إليه سابقًا باسم RC في المعايير الوطنية الصينية الأقدم.
⑥metric مقابل بوصة المواضيع: الفرق الرئيسي هو التمثيل - تستخدم المواضيع المتطورة الملعب (المسافة بين المواضيع) ، بينما يتم تعريف المواضيع الأمريكية والبريطانية بواسطة مؤشرات ترابط لكل بوصة (TPI). تتميز المواضيع المتري بملف تعريف توازن 60 درجة ، والخيوط البريطانية بملف التساقط المتساوي 55 درجة ، والخيوط الأمريكية بملف تعريف 60 درجة. يتم قياس الخيوط المترية بالملليمترات ، في حين أن الخيوط البريطانية والأمريكية تتبع الوحدات الإمبراطورية.
threads الأنابيب: تستخدم في المقام الأول في اتصالات خطوط الأنابيب ، مما يضمن ملاءمة ضيقة بين الخيوط الداخلية والخارجية. يتوفر القطر الاسمي في كل من النماذج المستقيمة والمدببة ، مع حجم خط الأنابيب ، حيث يتجاوز القطر الرئيسي الفعلي لهذا الحجم الاسمي.
⑧ أقطار Nominal (على سبيل المثال ، 1/4 ، 1/2 ، 1/8 بوصة): تشير هذه القيم إلى حجم مؤشر الترابط في النظام القياسي البريطاني ، المقاسة بالبوصة.

الثاني. معايير الموضوع في بلدان مختلفة
يتضمن نظام الخيط الموحد المعيّن على نطاق واسع في البلدان المستندة إلى بوصة ، ويتضمن سلسلة الخيط ثلاث سلسلة: مؤشر ترابط خشن (UNC) ، والخيط الدقيق (UNF) ، وخيط غرامة إضافي (UNFF) ، مع سلسلة إضافية ثابتة (UN).
طريقة العلامات: قطر الموضوع - المواضيع لكل بوصة - رمز سلسلة - دقة درجة.
أمثلة:
الخيط الخشن: 3/8–16UNC - 2A
موضوع غرامة: 3/8–24unf - 2a
خيط غرامة إضافي: 3/8–32unff - 2a
درجة ثابتة: 3/8–20un - 2a
يمثل الرقم الأول (على سبيل المثال ، 3/8) القطر الرئيسي للموضوع في بوصة ، والذي يتحول إلى قياس عن طريق الضرب بمقدار 25.4 (على سبيل المثال ، 3/8 × 25.4 = 9.525 مم).
يمثل الرقم الثاني عدد المواضيع لكل بوصة.
تحدد رموز السلسلة (unc ، unf ، unff ، un) أنواع الخيوط.
تشير الأحرفتين الأخيرتين (على سبيل المثال ، 2A) إلى درجة دقة مؤشر الترابط.
يتم تحويل هذه الخيوط على نطاق واسع في جميع أنحاء العالم لنقل السوائل والغازات واتصالات الأسلاك الكهربائية. ومع ذلك ، تستخدم البلدان المختلفة تسميات مختلفة ، والتي يجب تحويلها وفقًا لجداول المقارنة الدولية.
تحويل خيوط أنابيب مدببة 55 درجة تحتوي هذه المواضيع على زاوية خيط 55 درجة مع نسبة تفتق 1:16. يتم استخدامها على نطاق واسع على مستوى العالم ، ولكن كل بلد لديه تسميات مختلفة ، والتي يمكن الرجوع إليها في جدول التحويل المقابل.
تحويل روابط أنابيب مدببة 60 درجة تتميز بزاوية خيط 60 درجة ونسبة تفتق 1:16 ، يتم استخدام خيوط الأنابيب هذه في صناعة أدوات الآلات في الصين ، وكذلك في الولايات المتحدة والاتحاد السوفيتي السابق. حددتها الصين في الأصل على أنها "K" ، تغيرت لاحقًا إلى "Z" ، وتتوافق الآن مع معيار "NPT". توفر الجداول المرجعية معادلات التعيين عبر الوطنية.
تحويل المواضيع شبه المنحرفات 55 درجة هذه الخيوط لها ملف تعريف 30 درجة وتوحيد دوليًا. لا يزال تعيينهم متسقًا في مختلف البلدان.

الثاني. معايير الموضوع في بلدان مختلفة
1. معيار مؤشر ترابط بوصة
يتضمن نظام الخيط الذي تم اعتماده على نطاق واسع في البلدان المستندة إلى بوصة ثلاث سلسلة: مؤشر ترابط خشن (UNC) ، والخيط الدقيق (UNF) ، وموضوع غرامة إضافي (UNFF) ، مع سلسلة إضافية ثابتة (UN).
طريقة العلامات: قطر الموضوع - المواضيع لكل بوصة - رمز سلسلة - دقة درجة.
أمثلة:
الخيط الخشن: 3/8–16UNC - 2A
موضوع غرامة: 3/8–24unf - 2a
خيط غرامة إضافي: 3/8–32unff - 2a
درجة ثابتة: 3/8–20un - 2a
يمثل الرقم الأول (على سبيل المثال ، 3/8) القطر الرئيسي للموضوع في بوصة ، والذي يتحول إلى قياس عن طريق الضرب بمقدار 25.4 (على سبيل المثال ، 3/8 × 25.4 = 9.525 مم).
يمثل الرقم الثاني عدد المواضيع لكل بوصة.
تحدد رموز السلسلة (unc ، unf ، unff ، un) أنواع الخيوط.
تشير الأحرفتين الأخيرتين (على سبيل المثال ، 2A) إلى درجة دقة مؤشر الترابط.

2. إنجاز من خيوط الأنابيب المتوازية 55 درجة
نشأت هذه الخيوط التي تنشأ من السلسلة المستندة إلى بوصة ، وتستخدم على نطاق واسع في جميع أنحاء العالم لنقل السوائل والغازات واتصالات الأسلاك الكهربائية. ومع ذلك ، تستخدم البلدان المختلفة تسميات مختلفة ، والتي يجب تحويلها وفقًا لجداول المقارنة الدولية.

3. تحويل من خيوط أنابيب مدببة 55 درجة
هذه الخيوط لها زاوية خيط 55 درجة مع نسبة تفتق 1:16. يتم استخدامها على نطاق واسع على مستوى العالم ، ولكن كل بلد لديه تسميات مختلفة ، والتي يمكن الرجوع إليها في جدول التحويل المقابل.

4. التحول من مواضيع أنابيب مدببة 60 درجة
تتميز بزاوية خيط 60 درجة ونسبة تفتق 1:16 ، وتستخدم خيوط الأنابيب هذه في صناعة أدوات الآلات في الصين ، وكذلك في الولايات المتحدة والاتحاد السوفيتي السابق. حددتها الصين في الأصل على أنها "K" ، تغيرت لاحقًا إلى "Z" ، وتتوافق الآن مع معيار "NPT". توفر الجداول المرجعية معادلات التعيين عبر الوطنية.

5. تحويل المواضيع شبه المنحرفة 55 درجة
هذه الخيوط لها ملف تعريف 30 درجة وموحدة دوليًا. لا يزال تعيينهم متسقًا في مختلف البلدان.

ثالثا. تصنيف الموضوع
اعتمادًا على استخدام المواضيع ، يمكن تقسيمها إلى:
1. نظام الخيوط المتري الدولية
الخيط الذي اعتمدته CNS القياسية الوطنية لدينا. الجزء العلوي من الخيط مسطح ، سهل الدوران ، ويكون الجزء السفلي من الخيط على شكل قوس لزيادة قوة الخيط. زاوية الخيط هي 60 درجة ، ويمكن أن يتم تقسيم المواصفات بواسطة المواضيع المتري M. إلى الملعب الخشن والرائع. التمثيل مثل m8x1.25. (م: رمز ، 8: القطر الاسمي ، 1.25: الملعب).
2. الخيط القياسي الأمريكي
الجزء العلوي والجذر من الخيط مسطحان ، والقوة أفضل. زاوية الخيط هي أيضًا 60 درجة ، ويتم تمثيل المواصفات بعدد الأسنان لكل بوصة. يمكن تقسيم هذا النوع من الخيط إلى ثلاثة مستويات: الملعب الخشن (NC) ؛ غرامة الملعب (NF) ؛ ملعب غرامة إضافية (NEF). التمثيل مثل 1/2-10NC. (1/2: القطر الخارجي ؛ 10: عدد الأسنان لكل بوصة ؛ رمز NC).
3. موضوع موحد

تم تطويرها بالاشتراك مع الولايات المتحدة والمملكة المتحدة وكندا ، وهي الخيط البريطاني الأكثر شيوعًا.

زاوية الخيط هي أيضًا 60 درجة ، ويتم التعبير عن المواصفات في عدد الأسنان لكل بوصة. يمكن تقسيم هذا النوع من مؤشر الترابط إلى مؤشر ترابط خشن (UNC) ، والخيط الدقيق (UNF) ، وخيط غرامة إضافي (UNEF). التمثيل هو 1/2-10UNC. (1/2: القطر الخارجي ؛ 10: عدد الأسنان لكل بوصة ؛ رمز UNC).

4.

الجزء العلوي والجذر كلاهما مدببان ، مع قوة ضعيفة ، ولا يتم استخدامه في كثير من الأحيان. زاوية الموضوع 60 درجة.

5. خيط ويتوورث

الخيط الذي اعتمدته المعيار الوطني البريطاني. زاوية الخيط هي 55 درجة ، والرمز هو "W". مناسبة للتصنيع المتداول. التمثيل هو W1/2-10 (1/2: القطر الخارجي ؛ 10: عدد الأسنان لكل بوصة ؛ رمز W).
6. موضوع مفصل
إنه خيط قياسي وضعته الدين الألمانية. إنه مناسب لتوصيل المصابيح الكهربائية وخراطيم المطاط. الرمز هو "RD".
7. موضوع الأنابيب
إنه خيط يستخدم لمنع التسرب وغالبًا ما يستخدم لتوصيل تركيبات الأنابيب الغاز أو السائل. زاوية الخيط هي 55 درجة. يمكن تقسيمه إلى مؤشرات ترابط أنابيب مستقيمة مع الكود "P.S. ، N.P.S." وخيوط الأنابيب المائلة مع الكود "N.P.T.". تفتقها هو 1:16 ، أي 3/4 بوصات لكل قدم.

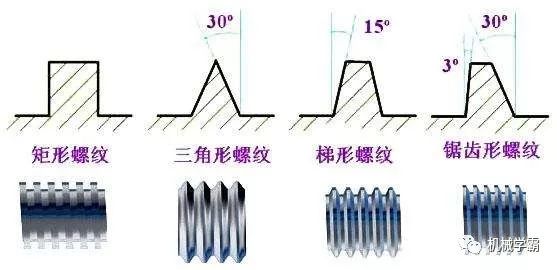

8. موضوع مربع
لديها كفاءة عالية في الإرسال ، في المرتبة الثانية فقط إلى خيوط الكرة ، ولكن لا يمكن تعديلها مع المكسرات بعد التآكل ، وهو عيبه. يتم استخدامه بشكل عام للبراغي في زيارات وخيوط الرافعات.

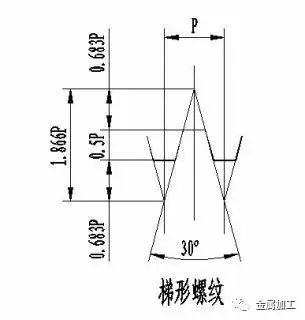

9. خيط شبه منحرف
ويسمى أيضا موضوع ACME. كفاءة الإرسال أقل قليلاً من كفاءة الخيوط المربعة ، ولكن يمكن تعديلها مع المكسرات بعد التآكل. زاوية الخيط المتري هي 30 درجة وزاوية الخيط الإمبراطوري 29 درجة. تستخدم عموما لمسمار الرصاص من المخارط. الرمز هو "TR".

10. خيط الدعم
المعروف أيضًا باسم Bevel Thread ، فهو مناسب فقط لنقل التوجيه الواحد. مثل الرافعات اللولبية ، الضغوط ، إلخ. الرمز هو "BU".
11. موضوع الكرة
هذا هو الخيط مع أفضل كفاءة ناقل الحركة. من الصعب التصنيع ولديه تكلفة عالية للغاية. يتم استخدامه في الآلات الدقيقة. مثل المسمار الرصاص لأدوات آلة CNC.
مؤشر على البراغي البريطانية
LH 2N 5/8 × 3 - 13UNC -2A
(1) LH هو الخيط الأيسر (RH هو مؤشر ترابط اليد اليمنى ، والذي يمكن حذفه).
(2) 2n الخيط المزدوج الخيط.
(3) 5/8 الخيط البريطاني ، القطر الخارجي 5/8 ".
(4) 3 طول الترباس 3 ".
(5) 13 خيط لديه 13 أسنان لكل بوصة.
(6) UNC UNIFED THELD THREED CORSES.
(7) ملاءمة المستوى الثاني ، الخيط الخارجي (3: ملاءمة ضيقة ؛ 2: ملائمة متوسطة ؛ 1: ملاءمة فضفاضة) أ: خيط خارجي (يمكن حذفه) ، ب: الخيط الداخلي.

الخيط الإمبراطوري
عادةً ما يتم التعبير عن حجم الخيط الإمبراطوري على أنه عدد الخيوط لكل بوصة من طول مؤشر الترابط ، والتي يشار إليها باسم "مؤشرات الترابط لكل بوصة" ، وهو بالضبط المعاملة المتبادلة للملعب. على سبيل المثال ، يحتوي مؤشر ترابط مع 8 مؤشرات ترابط لكل بوصة على درجة 1/8 بوصة .
