جاك بولتس و قضيب الموضوع s: الجوهر المخفي لكل مقبس سيارة
عندما يتوقف السائق على جانب الطريق ويصل إلى رافعة السيارة المقصية، فإن آخر ما يدور في ذهنه هو الهندسة الموجودة بداخله. ومع ذلك، فإن أداء هذا الرافعة وسلامته وطول عمره يعتمد بشكل كامل تقريبًا على مكون واحد: وهو جاك الترباس . يُشار إليه أيضًا باسم المسمار الرصاصي أو قضيب الخيط، حيث يقوم هذا المثبت الممدود بتحويل قوة الدوران اليدوية إلى الرفع الرأسي الذي يرفع السيارة عن الأرض. في شركة سوفرتشانل الصناعية المحدودة ، نحن متخصصون في تصنيع هذه المكونات المصممة بدقة وتوريدها بالجملة - ونعتقد أن المشترين يستحقون فهمًا شاملاً لما يفصل بين مسمار الرافعة الموثوق به وبين الفشل الذي ينتظر حدوثه.
ما هو جاك بولت وكيف يعمل في جاك سيارة مقصية

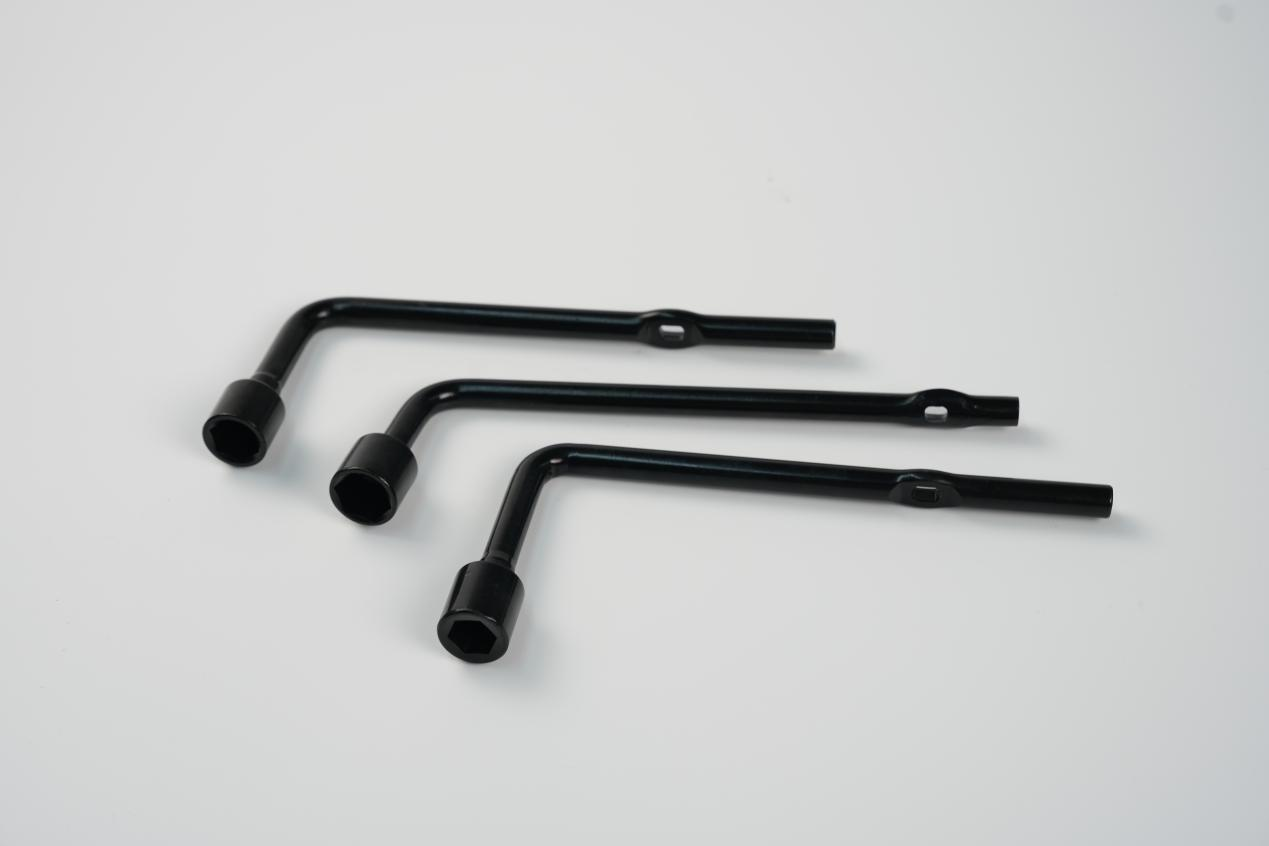

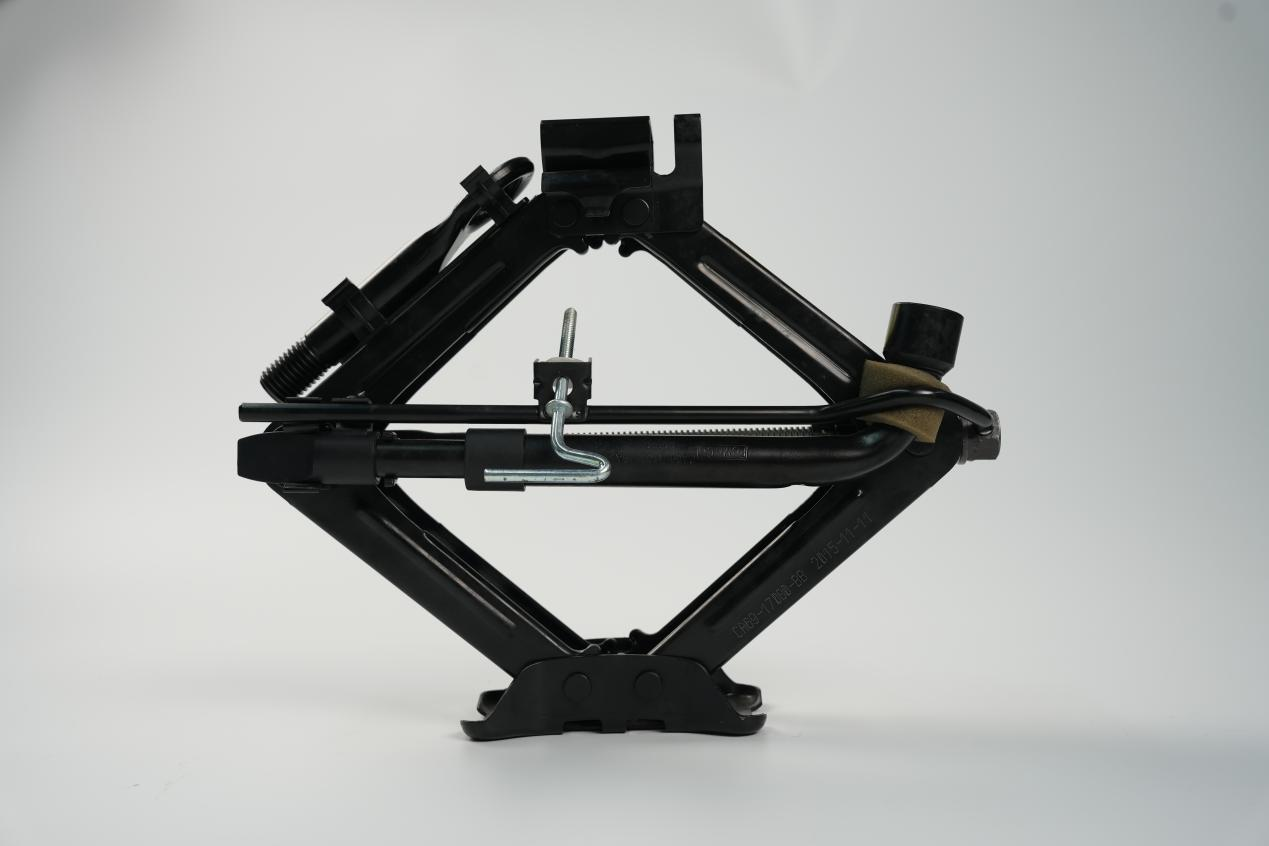

إن مسمار الرافعة عبارة عن أداة تثبيت ملولبة ممدودة تعمل بمثابة القلب الميكانيكي لمقبس السيارة من النوع المقص. على عكس البراغي السداسية القياسية، يتميز مسمار الرافعة عادةً برأس مسطح أو ملفوف في أحد الأطراف، ومنطقة كتف، وعمود خيط مقطوع بدقة يمكن أن يتراوح طوله من 300 مم إلى 800 مم اعتمادًا على تصنيف الحمل. عندما يقوم مقبض الكرنك بتعشيق الطرف الملتف ويقوم المشغل بتدويره، يقوم قضيب الخيط بتحريك أذرع المقص مفتوحة أو مغلقة، مما يترجم الدوران إلى إزاحة رأسية.
يُستخدم مرفاع السيارة المقص على نطاق واسع لتغيير الإطارات على جانب الطريق وصيانة الجزء السفلي من السيارة - وهي المواقف التي تتطلب أداة رفع مدمجة ومحمولة وموثوقة. تتضمن تقييمات الحمل الشائعة 0.8T، و1T، و1.5T، و2T، وكل طبقة تتطلب قضيبًا ملولبًا بقطر أكبر نسبيًا، وقوة شد، ودقة خيط. إن الرافعة شديدة التحمل تعني مسمارًا أكثر سمكًا وأطول - لا يوجد طريق مختصر حول هذا الواقع الهندسي.
معايير الموضوع التي تهم: كعب الروتين، شبه منحرف، ومتري
يمكن القول إن شكل الخيط هو قرار التصميم الأكثر أهمية في أي مسمار جاك. يجب أن ينقل الخيط أحمال الضغط والشد الهائلة دورة بعد دورة مع مقاومة التآكل والحفاظ على ثبات الأبعاد. ثلاثة أنظمة خيطية تهيمن على السوق العالمية:
- كعب الروتين (ANSI/ASME B1.8): ال 1/2-10 كعب الروتين هي إلى حد بعيد مواصفات الخيوط الأكثر شيوعًا المستخدمة في رافعات السيارات المقصية في أمريكا الشمالية وأسواق التصدير. بالمقارنة مع ملف تعريف Acme القياسي، فإن متغير الكعب يتميز بعمق خيط أقل عمقًا، مما يزيد من المقطع العرضي لجذر الخيط ويحسن مقاومة التجريد تحت أحمال الصدمات. يتم استخدام 5/8"-8 Stub Acme في الرافعات ذات السعة العالية. تعمل براغي Acme ذات الرصاص المزدوج على زيادة سرعة الرفع وهي قياسية في التطبيقات الصناعية الثقيلة.
- خيط شبه منحرف (GB/T 5796 / DIN 103): يتم اعتمادها على نطاق واسع في أسواق الرافعات الأوروبية والآسيوية، وتوفر الخيوط شبه المنحرفة مثل Tr 16×2 وTr 14×2 وTr 18×3 نقلًا فعالًا للحمل كما أنها سهلة التصنيع باستخدام معدات الدرفلة.
- خيط مستدير (DIN 405): تم العثور على ملفات تعريف مثل RD 16×2 وRD 18×1/8 في الرافعات المتخصصة حيث تكون مقاومة الصدمات وتحمل الحطام من الأولويات، نظرًا لأن هندسة الجذر المستديرة تقلل من تركيزات الضغط.
- متري قياسي (M12، M14): تظل الخيوط المترية التقليدية فعالة من حيث التكلفة بالنسبة للرافعات الخفيفة والبدائل المحلية لما بعد البيع، على الرغم من أنها أقل كفاءة في ظل الأحمال العالية المستمرة.
إن اختيار شكل الخيط الصحيح ليس مجرد تمرين للمواصفات - فهو يحدد بشكل مباشر ما إذا كان المرفاع سيعمل بسلاسة لسنوات أو سيطور اللعب والضوضاء والفشل في نهاية المطاف في غضون استخدامات قليلة.
المواد والعملية: من الفولاذ الخام إلى قضيب الخيط النهائي

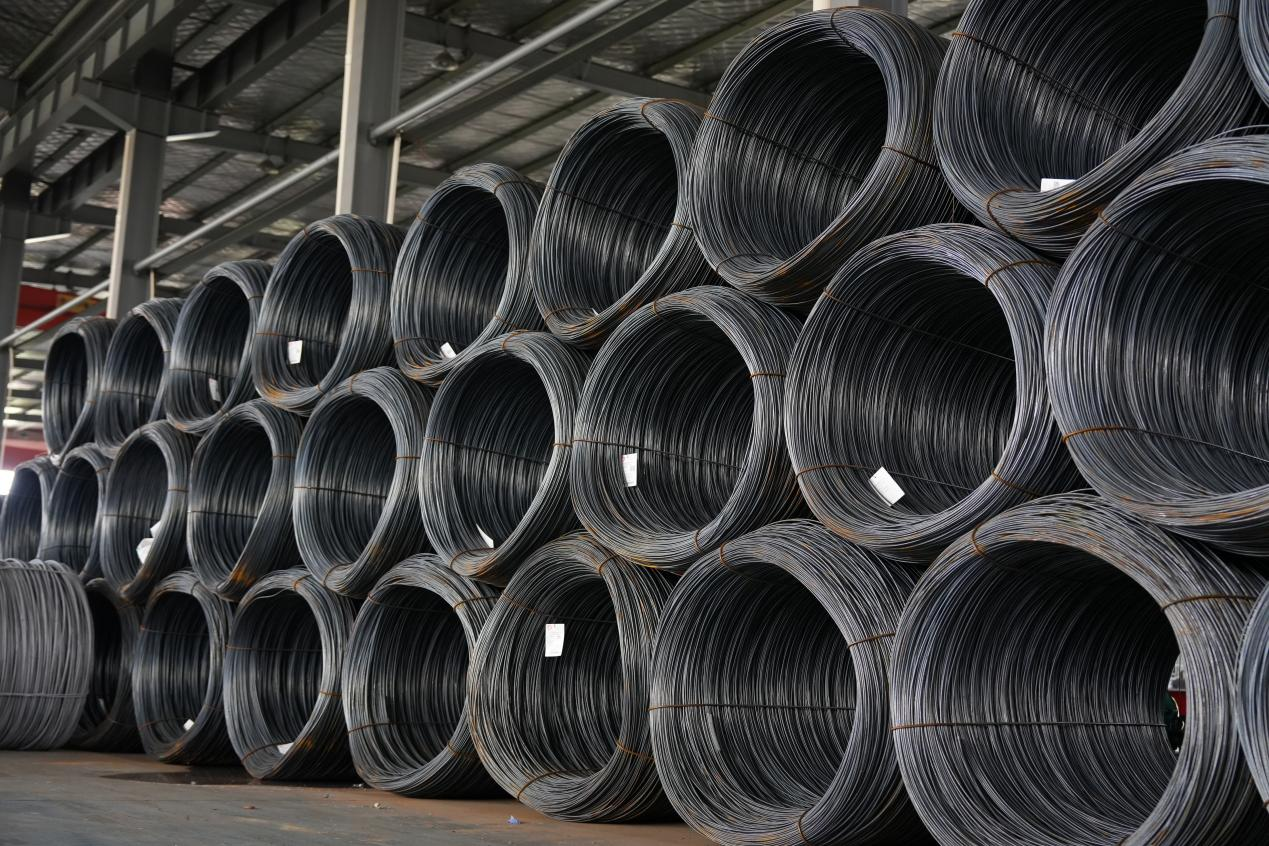

تبدأ مسامير الرافعة المتميزة بالفولاذ متوسط الكربون أو سبائك الصلب: توفر درجات مثل 45# و35K و45K الصلابة الأساسية والليونة المطلوبة لتطبيقات الرافعة، في حين يتم تحديد درجات السبائك مثل 40Cr و35CrMo للرافعات ذات التحميل العالي أو الرافعات الحرجة للسلامة حيث يجب أن تتجاوز قوة الخضوع ومقاومة التعب الحدود القياسية للفولاذ الكربوني. تضمن هذه الاختيارات أن يكون كل من سحب الشد والإجهاد الالتوائي أثناء الرفع ضمن هوامش التشغيل الآمنة - وهي عوامل رئيسية تم التحقق منها من خلال اختبارات رفع المركبات وتجارب الضغط.

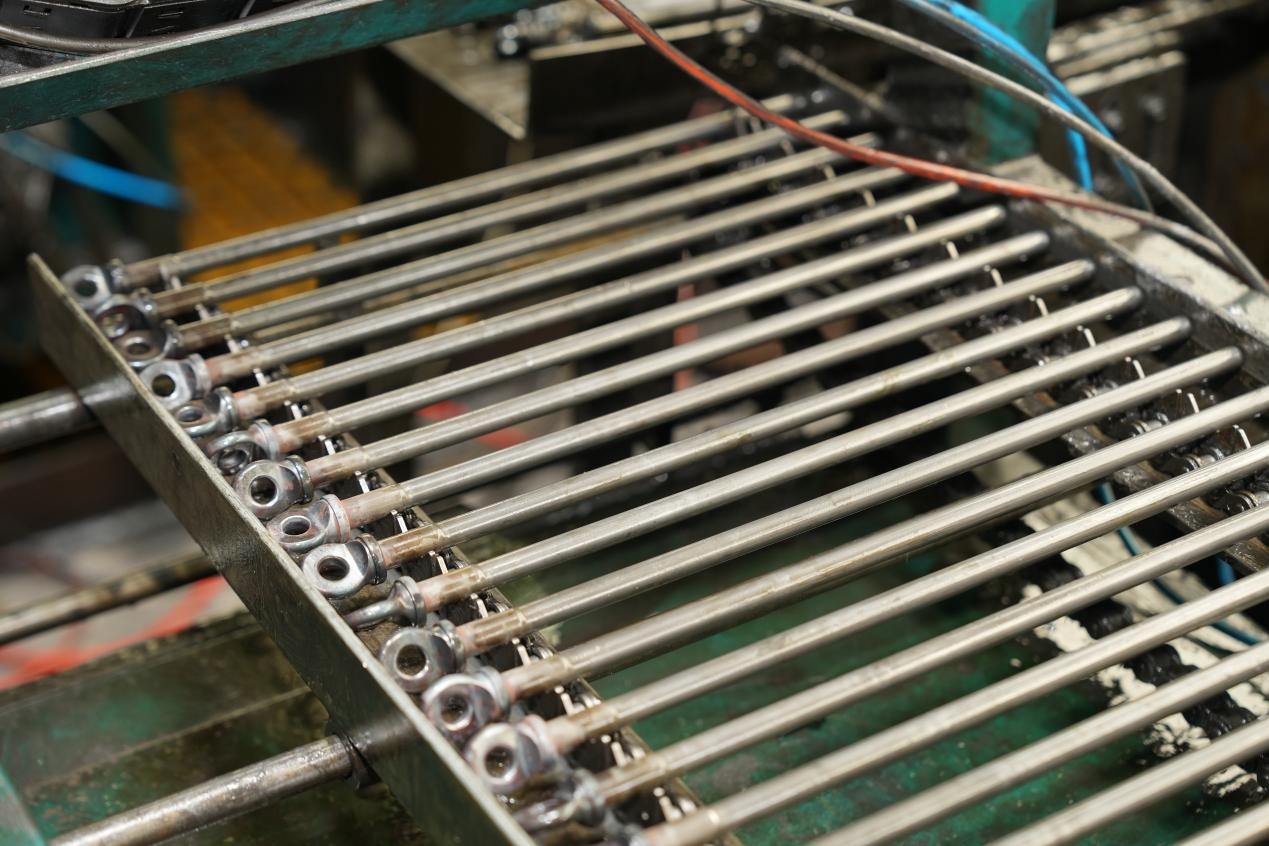

تسلسل التصنيع لمسمار الرافعة النموذجي: تخليل المواد الخام والفوسفات ← التلدين الكروي ← السفع بالخردق وسحب الأسلاك ← الاستقامة والقص ← الرأس البارد أو الحدادة على الساخن ← درفلة الخيوط (التي تغطي M8 إلى M60) ← معالجة السطح. بالنسبة للقضبان الملولبة التي يقل طولها عن 500 مم، يُفضل استخدام الاتجاه البارد لأنه يوفر تفاوتات أكثر إحكامًا في الأبعاد وتشطيبًا فائقًا للسطح مقارنةً بنظيراتها المشكلة على الساخن. غالبًا ما تتطلب القضبان الأطول تزويرًا ساخنًا متبوعًا بالمعالجة النهائية باستخدام الحاسب الآلي.
حماية السطح تكمل العملية. يعد طلاء الزنك معيارًا لمقابس ما بعد البيع العامة للسيارات، بينما يتم استخدام طلاء الفوسفات جنبًا إلى جنب مع الزيت المضاد للصدأ حيث سيشاهد الرافعة بيئات خارجية أو رطبة لفترة طويلة. يتم تطبيق كلا العلاجين داخليًا في منشأة الإنتاج المتكاملة التابعة لشركة Soverchannel Industrial.
أستم A193 والمعايير الأخرى التي تحدد مثبتات الجودة
مصادر المشترين السحابات بالجملة بالنسبة لتجميعات الرافعات، يجب أن تولي اهتمامًا وثيقًا لشهادات المواد. ASTM A193 هو معيار أمريكي معترف به على نطاق واسع لمواد التثبيت المصنوعة من سبائك الفولاذ والفولاذ المقاوم للصدأ المخصصة لخدمة درجات الحرارة العالية أو الضغط العالي - ويوفر نظام التصنيف الخاص به (B7، B8، وما إلى ذلك) مفردات موثوقة لتوصيل متطلبات الخصائص الميكانيكية عبر سلاسل التوريد العالمية. في حين أن ASTM A193 يتم الاستشهاد به بشكل أكثر شيوعًا في المسامير المستخدمة في أوعية الضغط والمفاصل ذات الحواف، فإن تأثيره على ثقافة مواصفات أدوات التثبيت جعله مرجعًا مفيدًا حتى في مناقشات شراء الرافعات الصناعية والسيارات.
بعد ASTM، يجب التحقق من شراء مسامير الرافعة:
- فئة تحمل الخيط (على سبيل المثال، 6 جرام للخيوط الخارجية في الأنظمة المترية)
- نطاق الصلابة (عادةً 28-34 HRC لمسامير الرافعة المصنوعة من سبائك الكربون المتوسطة)
- تحمل الاستقامة عبر طول العمود بالكامل
- التصاق المعالجة السطحية ومقاومة رش الملح
توفر المصانع ذات المصادر ذات السمعة الطيبة تقارير اختبار المواد (MTRs) وتقارير فحص الأبعاد مع كل شحنة. إذا لم يتمكن المورد من توفير هذه المستندات، فهذا بمثابة علامة حمراء بغض النظر عن السعر.
الأزرار والمسامير السداسية في مجموعة جاك: الأدوار الداعمة التي لا يمكن أن تفشل
الرافعة المقصية ليست مجرد قضيب خيطي، بل هي عبارة عن مجموعة من المكونات المتشابكة، و ترصيع و مسامير سداسية عند المفاصل المحورية لا تقل أهمية عن مسمار الرافعة المركزي. يجب أن تمتص أدوات التثبيت المحورية كلاً من أحمال القص الديناميكية ولحظات الانحناء في كل مرة يتم فيها تدوير الرافعة تحت الحمل. تعتبر البراغي المحورية ذات الحجم الصغير أو منخفضة الجودة نقطة فشل شائعة في الرافعات المقصية ذات الميزانية المحدودة، مما يتسبب في تمايل الأذرع، أو ميل الرافعة، أو في الحالات القصوى انهيار التجميع.
توفر شركة Soverchannel Industrial مسامير محورية ومسامير سداسية كمكونات منسقة جنبًا إلى جنب مع خط مسامير الرافعة الخاص بنا، مما يضمن توافق الخيوط ومعالجة السطح المتطابقة والدرجة الميكانيكية المتسقة عبر مجموعة أدوات التثبيت بأكملها. هذه هي واحدة من المزايا الرئيسية للمصادر من أ مصنع المصدر مع قدرات الإنتاج الرأسي بدلاً من تجميع قائمة المواد من موردين متعددين غير مرتبطين.
أدوات التثبيت بالجملة من مصنع مصدر: سبب أهميتها لمصنعي المعدات الأصلية والموزعين
بالنسبة لمصنعي الرافعات وموزعي قطع غيار السيارات وتجار الجملة MRO، فإنهم يقومون بتوريد مسامير الرافعة والمثبتات المرتبطة بها من وحدة متكاملة رأسيًا مصنع المصدر يقدم ثلاث مزايا ملموسة. أولاً، التحكم في التكاليف: يؤدي التخلص من هوامش الربح الخاصة بالشركة التجارية وتقليل عدد علاقات الموردين إلى ضغط التكلفة الإجمالية بشكل مباشر، وهو أمر مهم عند التنافس على أسعار التثبيت بالجملة على نطاق واسع. ثانيًا، مرونة المواصفات: يمكن للمصنع المزود بمعدات لف الخيوط الخاصة به (التي تغطي M8 – M60)، وخطوط العناوين الباردة، ومكابس التشكيل عالية التردد، وقدرات التشطيب باستخدام الحاسب الآلي (CNC)، أن يستوعب ملفات تعريف الخيوط المخصصة، وأطوال العمود غير القياسية، والمعالجات السطحية الخاصة التي لا يمكن للموزعين الجاهزين مطابقتها. ثالثًا، المساءلة عن الجودة: عندما تتحكم منشأة واحدة في فحص المواد الخام الواردة، والتشكيل، والخيوط، ومعالجة الأسطح، فإن إمكانية التتبع تكون واضحة لا لبس فيها - وهي ضرورة لمكونات السيارات الخاضعة لعمليات الاستدعاء المتعلقة بالسلامة أو عمليات التدقيق الميدانية.
شركة سوفرتشانل الصناعية المحدودة تعمل على وجه التحديد على هذا النوع من المرافق المتكاملة، مع قدرة إنتاجية تغطي النطاق الكامل من أنواع براغي الرافعة وأدوات التثبيت الموصوفة أعلاه. نرحب بالاستفسارات الواردة من الشركات المصنعة للرافعات المقصية OEM وموزعي أدوات التثبيت بالجملة ومشتري خدمات ما بعد البيع للسيارات الذين يبحثون عن شريك توريد موثوق وشفاف وقادر على المواصفات.
اختيار جاك بولت الصحيح: قائمة مرجعية عملية
عند تحديد أو توفير مسمار مرفاع لتطبيق مرفاع السيارة المقص، يجب تأكيد المعلمات التالية قبل تقديم الطلب:
| المعلمة | النطاق / الخيارات النموذجية | تأثير |
|---|---|---|
| تصنيف تحميل جاك | 0.8 طن / 1 طن / 1.5 طن / 2 طن | يحدد الحد الأدنى لقطر العمود ودرجة المادة |
| شكل الموضوع | 1/2-10 كعب الروتين, Tr16×2, M14, RD16×2 | يحكم كفاءة التحميل، ومعدل التآكل، والتوافق مع المعايير الإقليمية |
| طول رمح | 300-800 ملم | يجب أن يتطابق مع نطاق سفر الرافعة؛ تتطلب القضبان الأطول التحقق من الاستقامة |
| درجة المادة | 45#، 40كر، 35كرمو | يؤثر بشكل مباشر على قوة الشد والخضوع تحت حمولة السيارة |
| المعالجة السطحية | طلاء الزنك / زيت الفوسفات | الحماية من التآكل لتوقعات عمر الخدمة |
| عملية التصنيع | عنوان بارد (<500 مم) / تزوير ساخن | دقة الأبعاد والانتهاء من السطح |
إن مطابقة كل معلمة مع متطلبات الخدمة الفعلية — بدلًا من الخيار الافتراضي الأرخص المتاح — هو ما يفصل بين الرافعة التي تجتاز اختبار التعب لمدة 50000 دورة عن الرافعة التي تفشل على جانب الطريق.
الاستنتاج
إن مسمار الرافعة ليس سلعة. سواء كان يحمل ملف تعريف 1/2-10 Stub Acme لمقبس السيارة المقص في السوق الأمريكية، أو خيط شبه منحرف لتجميع OEM الأوروبي، أو مواصفات مخصصة للرافعة الصناعية الثقيلة، فإن تصميمه والمادة وشكل الخيط والمعالجة السطحية تحدد بشكل جماعي ما إذا كان المنتج ينجح أو يفشل في ظل ظروف العالم الحقيقي. شركة سوفرتشانل الصناعية المحدودة يجلب أكثر من عقد من الخبرة المتخصصة في تصنيع مسامير الرفع ومعدات التثبيت بالجملة، مع التحكم الكامل في العملية بدءًا من المواد الخام وحتى الفحص النهائي. نحن ندعوك للاتصال بفريقنا لمناقشة المواصفات الخاصة بك، أو طلب عينات، أو استكشاف عملية تدقيق المصنع لدينا.
