مسمار الرأس السداسي مقابل مسمار الشفة السداسي: الاختلافات ودليل الاختيار

مسمار الرأس السداسي هو أداة التثبيت الملولبة الأكثر استخدامًا عالميًا، ويتم تحديده من خلال رأسه سداسي الجوانب، وساق الخيط الكاملة أو الجزئية، ومتطلبات غسالة منفصلة لتوزيع حمل التثبيت. مسمار الشفة السداسية هو تطور مباشر لنفس المثبت — فهو يشتمل على شفة دائرية عريضة مدمجة أسفل الرأس السداسي والتي تعمل كغسالة مدمجة، وتوزع الحمل على مساحة محمل أكبر دون الحاجة إلى مكون منفصل. اختر مسمار رأس سداسي قياسي للتطبيقات الهيكلية والمدنية والصناعية الثقيلة العامة حيث تكون الغسالات ممارسة قياسية؛ اختر مسمار شفة سداسي حيث تكون سرعة التجميع أو تقليل عدد الأجزاء أو توزيع حمل الركيزة الرقيقة/الناعمة أولوية — خاصة في تجميعات السيارات والتدفئة والتهوية وتكييف الهواء والتصنيع الخفيف.

مسمار الرأس السداسي: التعريف والهندسة والمعايير

يتم تعريف مسمار الرأس السداسي —يُطلق عليه أحيانًا برغي الغطاء السداسي عندما يتميز بتسامح أبعاد أقرب ووجه غسالة أسفل الرأس — من خلال شكل رأسه السداسي، والذي يسمح بالتفاعل بواسطة مفاتيح الربط القياسية ذات النهاية المفتوحة ونهاية الصندوق والمقبس والقابلة للتعديل. تشكل الوجوه الستة المسطحة للرأس وأبعاد العرض عبر المسطحات المحددة (WAF) أساس تحديد حجم المفتاح عبر جميع معايير التثبيت المترية والإمبراطورية.

معايير الأبعاد لمسامير الرأس السداسية

يتم تصنيع مسامير الرأس السداسية وفقًا لمعايير أبعاد يتم التحكم فيها بإحكام والتي تحدد ارتفاع الرأس والعرض عبر المسطحات والعرض عبر الزوايا وطول تعشيق الخيط وتفاوتات الساق. المعايير الأساسية المستخدمة عالميًا هي:

• ISO 4014 / ISO 4017: المعايير المترية السائدة. تحدد ISO 4014 البراغي السداسية الملولبة جزئيًا؛ تحدد ISO 4017 البراغي السداسية الملولبة بالكامل. كلاهما يحددان الأبعاد من M1.6 إلى M64.
• DIN 931 / DIN 933: تم استبدال المعايير الألمانية إلى حد كبير بـ ISO 4014/4017 ولكن لا تزال يشار إليها على نطاق واسع — DIN 931 للمسامير السداسية الملولبة جزئيًا، وDIN 933 للمسامير السداسية الملولبة بالكامل. الاختلافات الأبعادية عن ISO طفيفة ولكنها موجودة في بعض الأحجام.
• ASME B18.2.1: المعيار الأمريكي الشمالي للمسامير السداسية من سلسلة البوصة ومسامير الغطاء السداسي، والتي تغطي أحجامًا تتراوح من قطر 1/4 بوصة إلى 4 بوصات.
• ASTM A307 / A325 / A490 / F3125: معايير البراغي الهيكلية الأمريكية التي تحدد متطلبات الخصائص الميكانيكية (قوة الشد، قوة الخضوع، حمل الإثبات) للبراغي السداسية المستخدمة في الوصلات الفولاذية الهيكلية.

الأبعاد الرئيسية لمسامير الرأس السداسية المترية

مسامير سداسية ذات خيط جزئي مقابل مسامير سداسية ذات خيط كامل

يعد الاختيار بين البراغي السداسية الملولبة جزئيًا وكاملًا أمرًا مهمًا من الناحية الوظيفية وليس مجرد اختلاف في الإنتاج. أ مسمار ملولب جزئيًا (ISO 4014 / DIN 931) يحتوي على قسم ساق غير ملولب بين الرأس والجزء الملولب. تعمل هذه الساق غير الملولبة كمسمار دقيق في فتحة الترباس، وتقاوم قوى القص عبر واجهة المفصل دون وضع إجهاد القص على شكل الخيط — وهي نقطة تركيز الإجهاد. تتطلب معايير البراغي الهيكلية مثل AISC وEN 1090 على وجه التحديد ألا تشغل الخيوط مستوى القص في الوصلات الحرجة للانزلاق لهذا السبب. أ مسمار ملولب بالكامل (ISO 4017 / DIN 933) يحتوي على خيوط تمتد على طوله بالكامل إلى الجانب السفلي من الرأس. يؤدي هذا إلى تعظيم طول ارتباط الخيط للتحميل الشد ولكنه يعني أن الخيوط قد تعبر مستوى القص في بعض هندسة المفاصل، وهو أمر مقبول للوصلات غير الحرجة للانزلاق.

مسمار ذو شفة سداسية: التصميم والوظيفة والمعايير

يضيف مسمار الحافة السداسية — الموحد بموجب ISO 15071 (متري، غير مسنن) وDIN 6921 (مع مسننات) — شفة دائرية تشبه الغسالة إلى الجانب السفلي من رأس سداسي قياسي. يتم تشكيل الحافة أو تشكيلها على البارد كجزء لا يتجزأ من رأس البرغي، وليس كمكون منفصل. يؤدي هذا التغيير الوحيد في التصميم إلى إنتاج سلوك تثبيت مختلف بشكل كبير في العديد من المجالات الرئيسية.

كيف تغير الحافة سلوك التثبيت

تزيد الحافة من منطقة المحمل تحت رأس البرغي — مساحة السطح التي يتم توزيع قوة التثبيت عليها في مادة المفصل. بالنسبة لمسمار سداسي M10 بدون غسالة، تكون مساحة المحمل أسفل الرأس تقريبًا 78 ملم². يؤدي مسمار الشفة السداسية M10 بقطر شفة يبلغ حوالي 21–22 مم إلى زيادة هذا إلى حوالي 260–290 ملم² أكثر من ثلاثة أضعاف مساحة المحمل. وهذا مهم بشكل كبير في التطبيقات التي تنطوي على:

• صفائح معدنية رقيقة: بدون الحافة، يمكن لرأس البرغي السداسي أن يسحب أو يشوه الفولاذ الرقيق أو الألومنيوم تحت حمل المشبك. تقوم الحافة بتوزيع تلك القوة على مساحة أوسع، مما يمنع تلف الركيزة.
• المواد الناعمة: تستفيد العلب البلاستيكية، والمسبوكات المصنوعة من الألومنيوم، والألواح المركبة من توزيع حمل الشفة بنفس الطريقة التي تستفيد بها الغسالة، ولكن دون تعقيد التجميع الناتج عن الغسالة السائبة.
• البيئات ذات الاهتزاز العالي: تضيف النسخة المسننة (DIN 6921) أسنانًا شعاعية إلى الجانب السفلي من الحافة. تعض هذه الأسنان سطح التزاوج عندما يتم ربط البرغي، مما يوفر مقاومة ميكانيكية للارتخاء الدوراني تحت الاهتزاز — تعمل مثل غسالة القفل المسننة ولكن كميزة متكاملة وليس مكونًا منفصلاً.

مسامير الشفة المسننة مقابل مسامير الشفة غير المسننة

هذا هو التمييز الفرعي الأكثر أهمية ضمن فئة مسامير الشفة السداسية:

• غير مسنن (حافة ناعمة) — ISO 15071: الجانب السفلي من الحافة أملس. يقوم بتوزيع الحمل دون العض على سطح التزاوج، مما يجعله مناسبًا للأسطح المطلية أو المطلية أو المؤكسدة حيث قد يؤدي تلف السطح إلى التآكل أو المشكلات التجميلية. يمكن إزالتها وإعادة استخدامها دون حدوث أي ضرر للسطح.
• شفة مسننة — DIN 6921: يحمل الجانب السفلي من الحافة مسننات شعاعية (عادةً 30–40 سنًا حول المحيط). عند عزم الدوران، فإنها تنحني في سطح التزاوج وتقاوم الارتخاء الدوراني. يوفر هذا الإصدار مقاومة اهتزاز أفضل بكثير من الترباس السداسي العادي، ويقترب من أداء غسالة القفل المسننة المنفصلة. ومع ذلك، فإن المسننات تلحق الضرر بالطلاءات السطحية وليست مناسبة للتطبيقات التي يشكل فيها التآكل الناتج عن تمزق الطلاء مصدر قلق. كما لا ينصح باستخدامها على الأسطح المتصلبة حيث لا يمكن أن يحدث انبعاج.

أبعاد مسمار الشفة السداسية

لاحظ أن WAF السداسي الموجود على مسامير الحافة غالبًا ما يكون مقاس أصغر مقارنة بمسمار سداسي قياسي بنفس قطر الخيط (على سبيل المثال، يستخدم مسمار شفة M10 مفتاح ربط مقاس 15 أو 16 مم بدلاً من 17 مم المطلوبة لمسمار ISO 4014 M10 القياسي). يرجع ذلك إلى أن الحافة نفسها توفر سطح قبضة دوراني أثناء التثبيت، كما أن WAF السداسي المخفض يوفر المواد ويقلل من حجم غلاف الرأس الإجمالي — وهي ميزة في مساحات التجميع الضيقة.

مسمار الرأس السداسي مقابل مسمار الشفة السداسي: مقارنة مباشرة

يعد فهم الاختلافات الهيكلية والعملية بين هذين النوعين من البراغي أمرًا ضروريًا لإجراء الاختيار الصحيح للمثبت. وتغطي المقارنة التالية الأبعاد والعوامل الوظيفية الأكثر أهمية في قرارات الهندسة والتصنيع.

فئات الممتلكات ودرجات القوة

تتوفر كل من مسامير الرأس السداسية ومسامير الشفة السداسية عبر مجموعة من فئات الخصائص الميكانيكية التي تحدد قوة الشد وقوة الخضوع وحمل الإثبات. يعد اختيار فئة الخاصية الخاطئة خطأً هندسيًا شائعًا يؤدي إما إلى فشل المفصل المبكر (غير محدد بشكل كافٍ) أو إلى تكلفة ووزن غير ضروريين (محددين بشكل زائد).

فئات الخصائص المترية (ISO 898-1)

يتم تصنيف البراغي المترية تحت ISO 898-1، مع وضع علامة على فئة الخاصية على رأس البرغي كرقمين مفصولين بنقطة عشرية. الرقم الأول يشير إلى 1/100 من قوة الشد الاسمية بالميجا باسكال؛ والثاني يشير إلى نسبة الخضوع إلى قوة الشد مضروبة في 10.

فصل 8.8 هو الأكثر استخدامًا فئة الخاصية لكل من مسامير الرأس السداسي والشفة السداسية في التطبيقات الميكانيكية والهيكلية الخفيفة. إنه يوفر مزيجًا متوازنًا من القوة والليونة والتكلفة — مصنوعًا من الفولاذ متوسط الكربون مع التبريد والتلطيف. تعتبر مسامير الشفة من الفئة 10.9 شائعة في مجموعات محركات السيارات ونظام نقل الحركة حيث تكون هناك حاجة إلى قوة تثبيت عالية في هندسة المفاصل المدمجة.

علامات الدرجة الإمبراطورية (SAE / ASTM)

تستخدم البراغي السداسية من سلسلة البوصة علامات درجة SAE — خطوط شعاعية على رأس البرغي — بدلاً من الأرقام. الدرجات الأكثر شيوعًا هي SAE Grade 2 (بدون علامات، فولاذ منخفض الكربون، شد 74000 رطل لكل بوصة مربعة)، SAE الدرجة 5 (3 خطوط شعاعية، شد 120.000 رطل لكل بوصة مربعة — الدرجة الهيكلية الأكثر شيوعًا)، وSAE Grade 8 (6 خطوط شعاعية، شد 150.000 رطل لكل بوصة مربعة — قوة عالية للتطبيقات الصعبة). تُستخدم تسميات ASTM (A307، A325، A490) للمسامير الهيكلية في البناء وبناء الجسور، حيث يعد A325 (أي ما يعادل تقريبًا الدرجة 5 في القوة) هو المسمار الهيكلي القياسي في البناء الفولاذي في أمريكا الشمالية.

المواد والمعالجات السطحية

تتوفر كل من مسامير الرأس السداسي ومسامير الشفة السداسية في مجموعة من المواد والمعالجات السطحية. تعتمد المواصفات الصحيحة على بيئة التشغيل والقوة المطلوبة وقيود الوزن والتعرض للتآكل.

الفولاذ الكربوني

يتم تصنيع الغالبية العظمى من البراغي السداسية ومسامير الشفة المستخدمة في الصناعة من الفولاذ الكربوني المنخفض أو المتوسط أو السبائكي، ويتم معالجتها حرارياً وفقًا لفئة الخاصية المطلوبة. توفر مسامير الفولاذ الكربوني أفضل مزيج من قوة الشد وقابلية التصنيع والتكلفة. إن الحد الأساسي لهذه المواد هو قابليتها للتآكل في البيئات الرطبة أو الخارجية أو الكيميائية — ويتم التعامل مع هذه المشكلة من خلال المعالجات السطحية بدلاً من تغيير المواد لمعظم التطبيقات.

الفولاذ المقاوم للصدأ

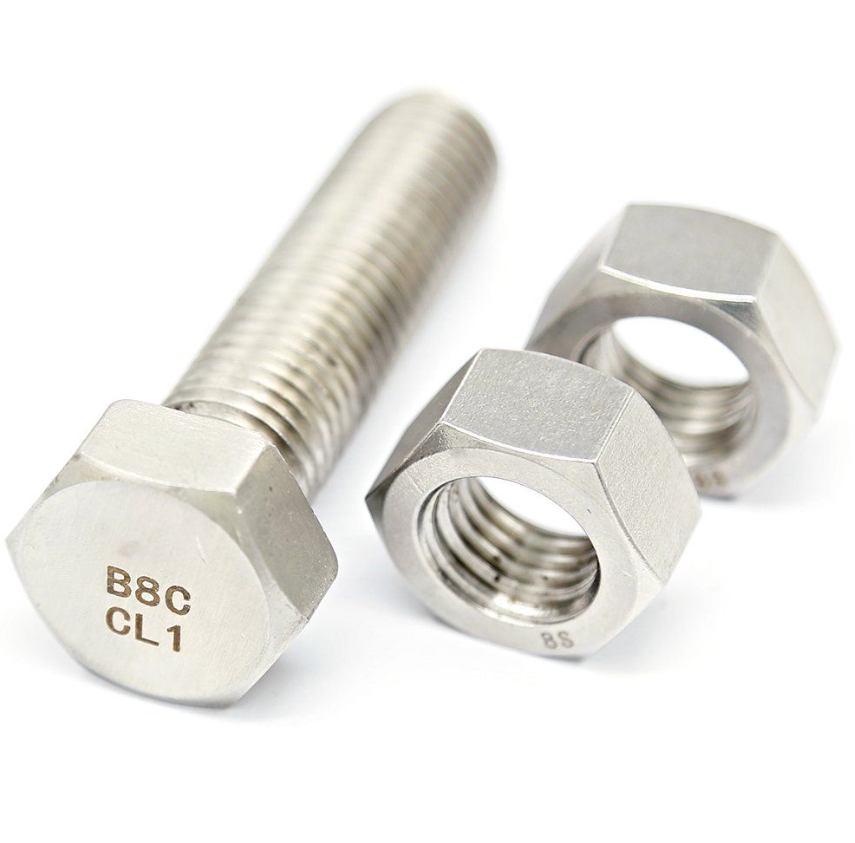

تم تحديد البراغي السداسية المصنوعة من الفولاذ المقاوم للصدأ (الأكثر شيوعًا A2-70 وA4-80 وفقًا لمعيار ISO 3506) للبيئات الحرجة للتآكل — التطبيقات البحرية وتجهيز الأغذية والكيميائية والمعمارية الخارجية. A2 (304 من الفولاذ المقاوم للصدأ) يغطي معظم المتطلبات العامة المقاومة للتآكل. A4 (316 من الفولاذ المقاوم للصدأ) يضيف الموليبدينوم لمقاومة هجوم الكلوريد، مما يجعله مناسبًا للتطبيقات البحرية والساحلية. المقايضة هي قوة شد أقل مقارنة بالفولاذ الكربوني المعالج حرارياً من نفس الحجم — A2-70 لديه قوة شد لا تقل عن 700 ميجا باسكال، مقارنة بـ 800 ميجا باسكال للفولاذ الكربوني 8.8. تُستخدم مسامير الشفة السداسية المصنوعة من الفولاذ المقاوم للصدأ على نطاق واسع في معدات الأغذية، وقنوات التدفئة والتهوية وتكييف الهواء، وبناء مصانع الأدوية.

الطلاءات السطحية الشائعة وحمايتها من التآكل
