قضبان ملولبة بالكامل: التطبيقات الصناعية والدرجات ودليل الاختيار

قم بالسير عبر أي موقع بناء كبير أو منشأة صناعية أو منشأة كهربائية وستجد قضبانًا ملولبة تمر من خلالها — تثبت شبكات السقف في مكانها، وتثبت قواعد المعدات، وتدعم صواني الكابلات، وتربط الفولاذ الهيكلي معًا. ومن بين الأنواع المختلفة المتاحة، تبرز القضبان الملولبة بالكامل باعتبارها الأكثر تنوعًا: يتم ربطها بشكل مستمر من أحد طرفيها إلى الطرف الآخر، ويمكن قطعها إلى أي طول مطلوب في الموقع، ووضعها في أي نقطة على طولها، وتعديلها بعد التثبيت. بالنسبة للمهندسين وفرق المشتريات الذين يقومون بتوريد أدوات التثبيت عبر تطبيقات متعددة، تعد هذه المرونة ميزة تشغيلية كبيرة. يغطي هذا الدليل ما هي القضبان الملولبة بالكامل، وأين يتم استخدامها، وكيفية اختيار الدرجة المناسبة، وما الذي يجب الانتباه إليه أثناء التثبيت.

ما الذي يجعل القضبان الملولبة بالكامل مختلفة عن أدوات التثبيت الأخرى

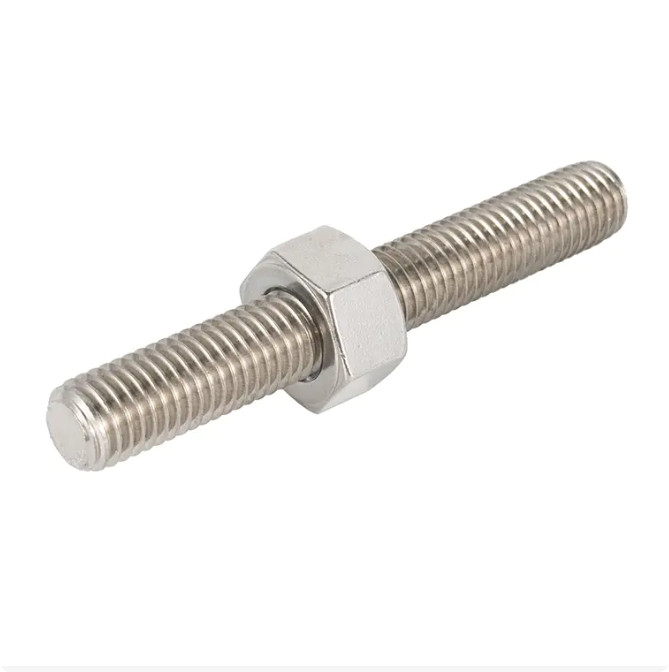

السمة المميزة للقضيب الملولب بالكامل هي الترابط المستمر على طوله بالكامل — لا يوجد ساق أملس، ولا قسم أوسط غير ملولب. تخلق ميزة التصميم الفردية هذه إمكانيات لا يمكن للمثبتات الملولبة جزئيًا مطابقتها.

قارن الأنواع الرئيسية جنبًا إلى جنب:

نظرًا لأن القضيب الملولب بالكامل ليس له رأس ولا يعتمد على طول ثابت، فهو مناسب بشكل فريد للتطبيقات طويلة المدى — معلقات السقف، ودعامات الأنابيب العلوية، وقضبان الربط الهيكلية — حيث تختلف نقطة الاتصال ويكون القطع في الموقع ممارسة قياسية. يمكن وضع صامولة في أي مكان على طول القضيب، ويمكن ربط قضيبين من طرف إلى طرف باستخدام صامولة توصيل، مما يؤدي إلى تمديد المدى دون الحاجة إلى تصنيع متخصص.

استكشف موقعنا مجموعة منتجات القضبان الملولبة بالكامل للأبعاد القياسية والمخصصة عبر درجات الفولاذ الكربوني والفولاذ السبائكي والفولاذ المقاوم للصدأ.

التطبيقات الصناعية الرئيسية للقضبان الملولبة بالكامل

يظهر عدد قليل من أدوات التثبيت في العديد من الصناعات المتميزة مثل القضيب الملولب بالكامل. إن الجمع بين إمكانية التعديل وقوة الشد والتوافر في المواد المقاومة للتآكل يجعلها الخيار الافتراضي لمهام التثبيت طويلة المدى عبر القطاعات التالية.

البناء — الهيكل الفولاذي، وعوارض السقف، والتثبيتات المضمنة مسبقًا

في البناء الهيكلي، يتم استخدام قضبان ملولبة بالكامل لربط مكونات الإطار الفولاذي معًا، وربط أنظمة التثبيت المضمنة في الخرسانة بالهياكل فوق مستوى الأرض، وتعليق أنظمة شبكة السقف من الألواح العلوية. إن قدرتها على القطع بأطوال دقيقة في الموقع تلغي الحاجة إلى مثبتات مصنوعة خصيصًا لكل نقطة اتصال. تشكل القضبان المضمنة مسبقًا والمصبوبة في الخرسانة أثناء الصب نقاط تثبيت للوصلات الهيكلية اللاحقة — وهي تقنية تستخدم على نطاق واسع في قواعد الأعمدة وأساسات المعدات وأنظمة دعم الجدران الستارية. بالنسبة للوصلات الفولاذية الهيكلية، مسامير عالية القوة ذات هيكل فولاذي تكمل القضبان الملولبة حيث تكون هناك حاجة إلى قوة تثبيت أعلى في أنماط البراغي المدمجة.

تجميع الآلات — المعدات وتوصيل الإطارات

في تصنيع الآلات وتجميع المعدات الصناعية، تعمل القضبان الملولبة بالكامل كمسامير ربط للإطار، وعناصر تحديد موضع القالب، ومسامير الرصاص القابلة للتعديل حيث يجب أن يتحرك الصامولة المنزلقة على طول القضيب. يسمح الخيط المستمر بتعديل موضع المكونات المتصلة بعد التجميع — وهي القدرة التي لا تستطيع البراغي ذات الطول الثابت توفيرها. وهذا يجعلها مكونات قياسية في إطارات الآلات، وتركيبات الاختبار، وأنظمة التجميع المعيارية حيث يكون الضبط الدقيق للأبعاد جزءًا من عملية التثبيت.

صناعة الطاقة — صواني الكابلات، ودعامات الكابلات، وتثبيت المحولات

تعتمد التركيبات الكهربائية بشكل كبير على القضبان الملولبة لتعليق صواني الكابلات من الأسقف والجدران الهيكلية، ودعم مسارات الأنابيب، وتثبيت معدات المحولات والمفاتيح الكهربائية على إطارات التثبيت. يتم عادةً إقران القضبان بصواميل القناة وصواميل الزنبرك لإعادة التموضع بدون أدوات على طول أنظمة قنوات الدعامة — طريقة التعليق القياسية في الأعمال الكهربائية التجارية والصناعية. سرعة التثبيت والمرونة الموضعية تجعل القضبان الملولبة بالكامل هي أداة التثبيت المفضلة لهذه الأنظمة.

هندسة البتروكيماويات وخطوط الأنابيب — التوصيلات طويلة المدى والتثبيت المقاوم للتآكل

في مصانع البتروكيماويات والبنية التحتية لخطوط الأنابيب، تُستخدم القضبان الملولبة لدعم خطوط الأنابيب على مسارات أفقية طويلة، وتثبيت الصمامات والأجهزة على رفوف الأنابيب، وتأمين الخزانات وأوعية الضغط على الدعامات الهيكلية. تتطلب البيئات الصعبة للمصافي ومصانع المعالجة الكيميائية — درجات الحرارة المرتفعة، والتعرض للمواد الكيميائية، والرطوبة المرتفعة — مواد محددة الدرجة بدلاً من الفولاذ الكربوني القياسي. وهنا تصبح درجات الفولاذ السبائكي ومتغيرات الفولاذ المقاوم للصدأ ضرورية، كما هو موضح في قسم المواد أدناه.

هندسة الديكور — التعليق الداخلي والإضاءة وضبط جدار الستارة

في أعمال التجهيز المعماري والداخلي، توفر القضبان الملولبة بالكامل نظام تعليق قابل للتعديل لتركيبات الإضاءة المعلقة وعناصر السقف الزخرفية وضبط دعامة الحائط الساتر. إن القدرة على وضع صامولة في أي مكان على طول القضيب وتثبيتها في مكانها تسمح للمقاولين بضبط ارتفاعات التثبيت بعد تثبيت القضيب — وهي ميزة عملية عند العمل مع الأسقف الهيكلية غير المستوية أو الأسطح المائلة.

درجات المواد ومتطلبات الأداء

يعد اختيار درجة المادة الصحيحة هو قرار المواصفات الأكثر أهمية للقضبان الملولبة بالكامل. وتتناول الفئات الثلاث الأساسية كل منها مجموعة مميزة من ظروف العمل.

الفولاذ الكربوني القياسي — تطبيقات الأغراض العامة

تعد القضبان الملولبة المصنوعة من الفولاذ منخفض ومتوسط الكربون (التي تلبي عادةً معايير ASTM A307 Grade A أو ما يعادلها من معايير DIN/ISO) هي الخيار الافتراضي للتطبيقات الهيكلية الداخلية والبيئات الجافة والتجمعات غير الحرجة. إنها توفر أفضل قيمة لكل وحدة من قوة الشد وسهلة القطع والخيوط والجلفنة للحماية المعتدلة من التآكل. بالنسبة للبناء القياسي، وتأطير الآلات، والأعمال الكهربائية الداخلية في البيئات المحمية، فإن الفولاذ الكربوني هو المواصفة المناسبة عادةً.

سبائك الفولاذ عالية القوة — خدمة الأحمال الثقيلة ودرجات الحرارة العالية

عندما يكون الفولاذ الكربوني القياسي غير كافٍ — يتم تحديد أنظمة خطوط الأنابيب ذات الضغط العالي، ومعدات توليد الطاقة، وتجميعات أوعية الضغط، والوصلات الهيكلية التي تتطلب قوة شد مرتفعة — درجات الفولاذ السبائكي. الأكثر استخدامًا هو ASTM A193 Grade B7، وهو فولاذ من سبائك الكروم والموليبدينوم يتم إخماده وتلطيفه لتحقيق الحد الأدنى من قوة الخضوع البالغة 105 كيلو سي آي وقوة الشد البالغة 125 كيلو سي آي. تم تصنيفه لدرجات حرارة الخدمة حتى 427° درجة مئوية (800° فهرنهايت)، مما يجعله المواصفة القياسية للنفط والغاز وتوليد الطاقة والتثبيت الصناعي الثقيل. ملكنا قضبان ملولبة ASTM A193 B7 للخدمة في درجات الحرارة العالية يتم إنتاجها وفقًا للمواصفات الكاملة مع توفر تقارير اختبار المواد لكل دفعة.

بالنسبة للتطبيقات ذات درجات الحرارة المنخفضة والمبردة — الشائعة في مرافق الغاز الطبيعي المسال والبنية التحتية للتخزين البارد — توفر ASTM A320 Grade L7 صلابة التأثير المطلوبة عند درجات حرارة تحت الصفر والتي لا يستطيع الفولاذ السبائكي القياسي B7 توفيرها. شاهد موقعنا قضبان ملولبة ASTM A320 L7 للخدمة في درجات الحرارة المنخفضة للمواصفات والأحجام المتوفرة.

الفولاذ المقاوم للصدأ — بيئات مقاومة للتآكل وعالية النظافة

في البيئات التي يتآكل فيها الفولاذ الكربوني بسرعة غير مقبولة — البناء الساحلي، والمعالجة الكيميائية، والمرافق الغذائية والصيدلانية، والأعمال المعمارية الخارجية — يتم تحديد قضبان ملولبة من الفولاذ المقاوم للصدأ. تغطي الدرجة 304 معظم التطبيقات الداخلية والخارجية العامة. الدرجة 316، التي تحتوي على الموليبدينوم لتعزيز مقاومة الكلوريدات والتعرض للمواد الكيميائية، مطلوبة في البيئات البحرية والبتروكيماوية والغسيل الحمضي. إن المقايضة هنا هي التكلفة: فالقضبان المصنوعة من الفولاذ المقاوم للصدأ تحمل علاوة سعرية كبيرة مقارنة بالفولاذ الكربوني، ولهذا السبب فإن التقييم البيئي الصحيح قبل تحديد المواصفات أمر مهم.

كيفية اختيار القضيب الملولب بالكامل المناسب لمشروعك

تحدد أربعة أبعاد للمواصفات ما إذا كان القضيب الملولب بالكامل سيعمل بشكل صحيح في تطبيق معين.

1. القطر ودرجة الخيط

يجب أن يتطابق قطر الخيط ودرجة ميله مع الصواميل والثقوب الملولبة في التجميع. تتبع القضبان المترية معايير ISO (من M6 إلى M64 هي الأكثر شيوعًا في العمل الصناعي)؛ تتبع قضبان سلسلة البوصة UNC أو UNF وفقًا لـ ASME B1.1. يعد خلط الأجهزة المترية والبوصة خطأ تثبيت شائعًا يتسبب في تجريد الخيط — تأكد من معيار الخيط لجميع مكونات التزاوج قبل الطلب.

2. الطول والقطع في الموقع

يتم توفير القضبان الملولبة بالكامل عادةً بأطوال قياسية تبلغ 1 متر أو 3 أمتار (أو أطوال إمبراطورية مكافئة) ويتم قطعها حسب الحجم في الموقع باستخدام منشار أو مطحنة زاوية أو قاطع قضبان. بعد القطع، يجب إزالة النتوءات من نهاية القطع، وإعادة مطاردتها عند الحاجة باستخدام قالب استعادة الخيط لضمان تثبيت الصامولة بشكل نظيف. يؤدي طلب قضبان قريبة من الطول المطلوب إلى تقليل هدر المواد ووقت القطع.

3. معالجة السطح

بالنسبة لقضبان الفولاذ الكربوني في البيئات الخارجية أو ذات التآكل المعتدل، يوفر طلاء الزنك (المجلفن كهربائيًا) الحماية الأساسية. توفر عملية الجلفنة بالغمس الساخن طلاءً أثقل وعمر خدمة خارجي أطول بشكل ملحوظ. بالنسبة لبيئات التآكل الشديد، يعد تحديد الفولاذ المقاوم للصدأ أكثر موثوقية من الاعتماد على الطلاءات السطحية على الفولاذ الكربوني. ملكنا صواميل سداسية ثقيلة لتجميعات القضبان الملولبة تتوفر في معالجات سطحية متطابقة لضمان التوافق الجلفاني عبر مجموعة المثبتات.

4. توافق الأجهزة المتزاوجة

يعمل القضيب الملولب بالكامل كجزء من النظام. يجب أن تتطابق الصواميل والغسالات والوصلات المقترنة بها في معيار الخيط والدرجة ومعالجة السطح. بالنسبة لقضيب السبائك عالي القوة (B7)، فإن الاقتران القياسي هو صواميل سداسية ثقيلة من الدرجة 2H وفقًا لمعيار ASTM A194. بالنسبة للقضبان المصنوعة من الفولاذ المقاوم للصدأ، استخدم صواميل من الفولاذ المقاوم للصدأ من نفس الدرجة لتجنب التآكل الجلفاني عند الواجهة. يؤدي عدم تطابق درجة الصامولة مع درجة القضيب —خاصةً باستخدام الصواميل ذات القوة القياسية على قضبان عالية القوة— إلى نقل الضغط إلى المكون الأضعف ويؤثر سلبًا على القدرة المقدرة للتجميع.

نصائح التثبيت والأخطاء الشائعة التي يجب تجنبها

من السهل تركيب القضبان الملولبة بالكامل، ولكن هناك عدد قليل من الأخطاء المتكررة التي تفسر معظم حالات الفشل الميدانية.

القطع دون إزالة الأزيز. لن يتفاعل الطرف المقطوع ذو النتوء أو الخيط المضغوط مع الصامولة بشكل نظيف. قم دائمًا بإزالة النتوءات من الأطراف المقطوعة باستخدام مبرد أو مطحنة، وأعد مطاردة الخيط باستخدام قالب إذا تم إجراء القطع باستخدام شفرة تشوه شكل الخيط. يؤدي دفع الصمولة على خيط تالف إلى حدوث تآكل ويجعل التفكيك اللاحق صعبًا أو مستحيلًا.

عدم الشد الكافي في تطبيقات التعليق. تعتمد القضبان الملولبة في واجب التعليق العلوي — شبكات السقف، وصواني الكابلات، والإضاءة — على عزم دوران الصامولة الصحيح للحفاظ على حمل التثبيت ضد الاهتزاز. تتراجع التوصيلات غير المشدودة تدريجيًا، خاصة في البيئات التي بها اهتزاز ميكانيكي ناتج عن معدات التدفئة والتهوية وتكييف الهواء أو حركة المشاة على الطوابق أعلاه. استخدم مفتاح عزم الدوران أو محرك التأثير المعاير، وقم بتطبيق مركب قفل الخيط حيث من المتوقع حدوث اهتزاز.

تخطي خاصية منع الالتصاق في التجميعات المصنوعة من الفولاذ المقاوم للصدأ. خيوط الفولاذ المقاوم للصدأ معرضة للتآكل — طبقة الأكسيد التي تمنح الفولاذ المقاوم للصدأ مقاومته للتآكل تزيد أيضًا من الاحتكاك بين خيوط الفولاذ المقاوم للصدأ المتزاوجة تحت عزم الدوران. بمجرد بدء الإزعاج، يتم تثبيت الصمولة ويجب قطع القضيب. قم بوضع ثاني كبريتيد الموليبدينوم أو مركب مضاد للتآكل يعتمد على PTFE على خيوط الفولاذ المقاوم للصدأ قبل التجميع، ثم قم بإحكامه ببطء باليد قبل تطبيق عزم الدوران.

استخدام درجة الجوز الخاطئة. في التطبيقات الهيكلية والضغطية ذات الحمل العالي، يجب تصنيف الصامولة لتتناسب مع القضيب. سوف تتجرد الصامولة السداسية القياسية الموجودة على قضيب A193 B7 قبل أن يستسلم القضيب — وضع الفشل موجود في الصامولة، وليس القضيب، ولا تعطي المجموعة أي تحذير قبل أن تتركها. قم بتحديد الصواميل السداسية الثقيلة وفقًا لدرجة ASTM A194 المناسبة لجميع مجموعات القضبان عالية القوة.

تجاهل التمدد الحراري في الخدمة ذات درجات الحرارة العالية. في تطبيقات توليد الطاقة والبتروكيماويات حيث تعمل القضبان في درجات حرارة مرتفعة، يجب أن يستوعب التجميع التمدد الحراري. تؤدي الوصلات ذات النهاية الثابتة التي لا تسمح بالتمدد إلى خلق إجهاد انحناء في القضيب أثناء تسخين النظام. راجع المعيار الهندسي المعمول به لمتطلبات وصلة التمدد عند تحديد القضبان الملولبة بالكامل للخدمة في درجات الحرارة العالية.
